Ukendt komponent


#1  21/05-20 01:13
Henning Mentz
Indlæg: 16
Skulle der være nogen der kender denne komponent, hvad mon det er?


Vedhæftede filer: Xkomponent.jpg
#2  21/05-20 05:57
Thomas Larsen
Indlæg: 12
Svar til #1:

Det er såmænd en ganske almindelig kondensator på 100nF

#3  21/05-20 08:40
OZ5PZ Poul Rosenbeck
Indlæg: 234
Svar til #1:
Og Bogstavet S bagefter nanofarad betyder at kondensatoren har en tolerance på +50/-20 % tolerance.

#4  21/05-20 09:08
Glenn Møller-Holst
Indlæg: 358
Svar til #1:

Det er en keramisk kondensator.

----------
Glenn, OZ1HFT

#5  21/05-20 10:39
Steen Jensen

Indlæg: 517
Svar til #1:

Muligvis denne type kondensator:

Keramischer Rechteck-Rohrkondensator
von Siemens aus Typ 3 Keramik (Sibatit 50000).

#6  21/05-20 11:35
Henning Mentz
Indlæg: 16
Svar til alle


Tak for jeres anstrengelser, dejligt at der stadig er folk der kan genkende "almindelige" komponenter. Alt er jo efterhånden SMD ;-)

vh Henning /OZ1DAN

#7  21/05-20 15:46
Steen Jensen

Indlæg: 517

Mærkningen med S'et efter de 100n (nanoFarad) er muligvis, at det er et Sperrschichtwerkstoff Sibatit 50 000 materiale, kondensatoren er udført med.

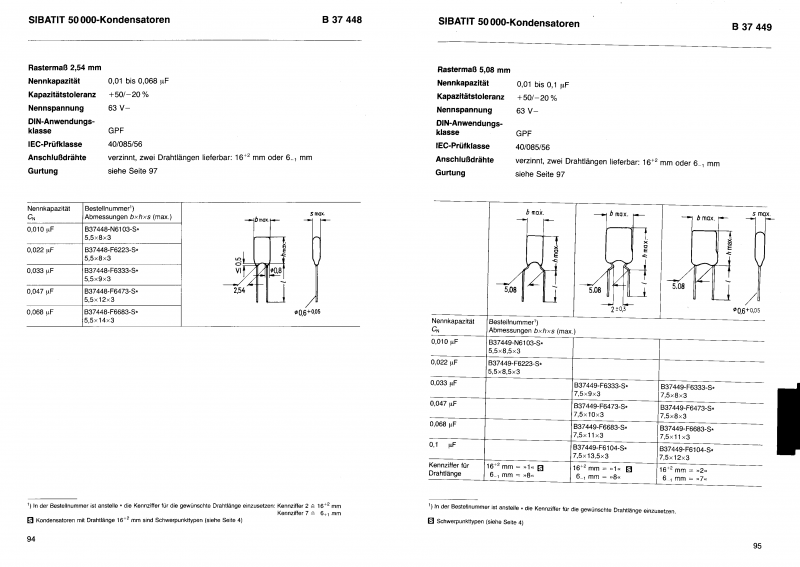

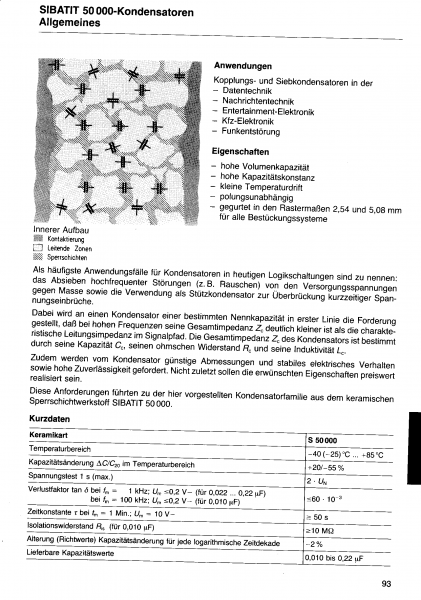

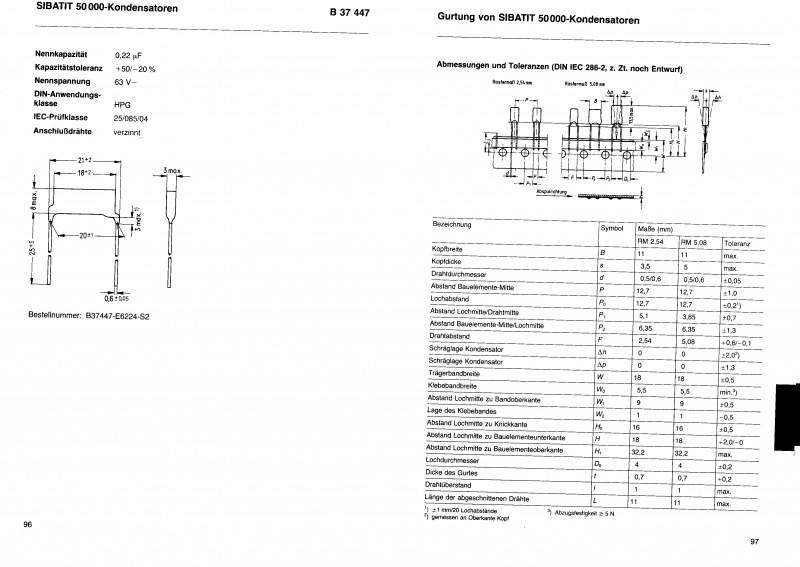

Her er lidt data på disse SIBATIT 50 000 kondensatorer:

Redigeret 21/05-20 16:00
#8  21/05-20 15:56
Steen Jensen

Indlæg: 517
Svar til #7:

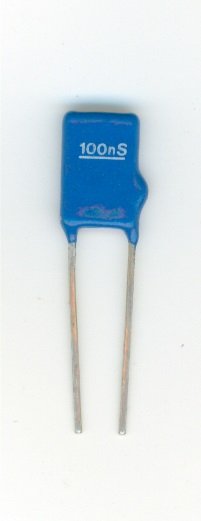

Kondensatoren er af 1. generation og efter denne kom den blå type:

Vedhæftede filer: 100nS.jpg
#9  22/05-20 10:15
OZ5PZ Poul Rosenbeck
Indlæg: 234
Svar

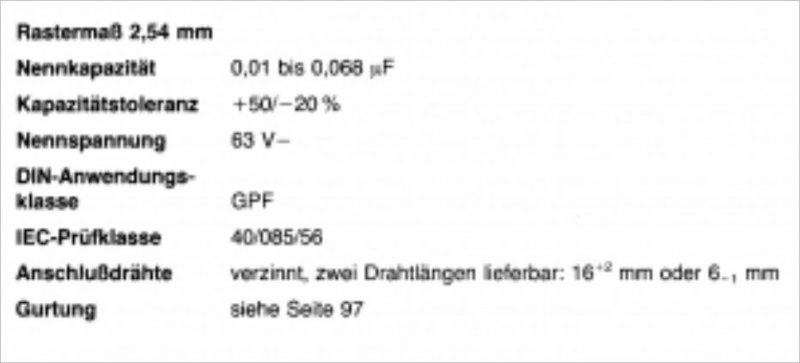

Fabrikanten af omtalte kondensator opgiver selv tolerancen som +50/-20 % tolerance.
Mener ikke det er normalt at fabrikanten nævner materialetype efter kondensatorens værdi.

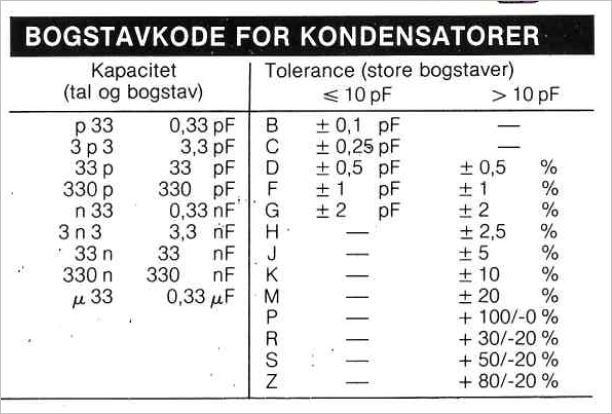

Her er et udklip fra farvekode oversigt med bogstavfortegnelse for tolerancer.

Vedhæftede filer: Kond-1.JPG   Kond-2.JPG
#10  22/05-20 10:30
Steen Jensen

Indlæg: 517
Svar til #9:

Ja, det lyder mere rigtigt med tolerance-udmåling af komponenten - naturligvis.

Godt, så fik vi det hele opklaret og alle er glade :-)

#11  22/05-20 16:50
Kim Liljekrans, OZ5IQ
Indlæg: 885
Svar til #1:
Det med telerancen af en kondensator, har meget lille indflydelse. Så sæt du evt flere sammen, så du kommer op i nærheden af værdien. Det giver foriøvrigt også mindre selvinduktion.

VY 73 de OZ5IQ, Kim
