amp. krav til strømforsyning


#1  31/05-20 12:40
per steffensen
Indlæg: 72
Hej
Findes der en formel, eller hvordan bestemmer man en radios strømforbrug
hvad kræves der af amperer ved 13,7 volt
til at drive
25 ,50 og 110 watts sende effekt
Mvh Per

#2  31/05-20 13:11
Glenn Møller-Holst
Indlæg: 363
Svar til #1:

Kort svar:

Ikke rigtigt.

Det skal du aflæse på udstyret eller i brugermanualen - eller læse på producentens hjemmeside.

Hvis der fx står, at udstyret belaster med op til 23A ved 13,8V, skal strømforsyningen kunne levere op til 23A.

.

Estimat:

I det følgende antages det, at radiofrekvens effektforstærkerens effektivitet er omtrent 50%.

Typisk er den effekt som udstyret belaster strømforsyningen, omtrent det dobbelte af sendeeffekten ved CW, AM og FM.

For SSB er den typisk noget lavere, end det dobbelte af spidssendeeffekten, men man bør regne med det dobbelte af spidssendeeffekten.

Ampere= effekt / spænding

Spidsampere= spidseffekt / spænding

.

Fx vil 55W sendeeffekt belaste omtrent med 110W

Ampere= 110 / 13,7 ca.= 8A

-

Lidt ekstra

Du kan ikke regne 100% med effekten aflæst på en SWR-måler, med mindre SWR=1,0. Grunden er at langt de fleste effektmetre kun måler spændingen. (og dermed ikke strøm - og fasen mellem strøm og spænding)

For højere SWR (standbølgeforhold, SWR>1,0) kan den målte spænding "effekten" i effektmetret, sagtens være højere og lavere end den burde. For SWR>1,0, afhænger spændingen af:
* Effektmetrets placering mellem radiosender og radioantenne
* Længden af antennekablet
* Antennekablets karakteristiske impedans
* Antennekablets dæmpning
* Radioantennens impedans

Herudover måles fasen ikke. Så den afsatte effekt i antennen kan sagtens være meget lavere - eller højere - end det, der aflæses på effektmetret, medmindre SWR=1,0 (i så fald er fasen = 0 grader).

Kilder på engelsk:

Check your transmitter power:
http://www.astrosurf.com/luxorion/qsl-transmitt er-power.htm

OHM'S LAW IN AC CIRCUITS (med resistiv belastning; fase=0):
http://www.tpub.com/neets/book2/1h.htm

OHMS LAW FOR AC:
http://www.tpub.com/neets/book2/4f.htm

POWER IN AC CIRCUITS:
http://www.tpub.com/neets/book2/4g.htm
Citat: "...
But, if the ac circuit contains reactance, the current will lead or lag the voltage by a certain amount (the phase angle). When the current is out of phase with the voltage, the power indicated by the product of the applied voltage and the total current gives only what is known as the APPARENT POWER. The TRUE POWER depends upon the phase angle between the current and voltage. The symbol for phase angle is q (Theta).
..."

Power Factor:
http://www.tpub.com/neets/book2/4j.htm

Lessons In Electric Circuits -- Volume II (AC):
https://www.ibiblio.org/kuphaldt/electricCircuit s/AC/index.html

AC phase:
https://www.ibiblio.org/kuphaldt/electricCircuit s/AC/AC_1.html#xtocid250274
Citat: "...
This is what makes AC circuit calculations more complicated than DC. When applying Ohm's Law and Kirchhoff's Laws, quantities of AC voltage and current must reflect phase shift as well as amplitude. Mathematical operations of addition, subtraction, multiplication, and division must operate on these quantities of phase shift as well as amplitude. Fortunately, there is a mathematical system of quantities called complex numbers ideally suited for this task of representing amplitude and phase.
..."

----------
Glenn, OZ1HFT

Redigeret 31/05-20 14:17
#3  31/05-20 14:10
Steen Jensen

Indlæg: 532
Svar til #1:

Et eksempel fra en Kenwood TM-V7E (FM radio):

Ved 13,8 Volt og 50 Watts sende-effekt forbruges der 11 Ampere.

Der forbruges ca. 3 gange mere effekt i denne model.

En strømforsyning til denne radio skal helst kunne levere 12-15 Amp. for, at være på den sikre side.

Redigeret 31/05-20 14:18
#4  31/05-20 16:17
Jørgen Kragh
Indlæg: 345
Svar til #1:
Divider sendeeffekten med 4 og rund op til nærmeste tal deleligt med 10. Så har du strøm nok, og husk spændingstabet i lange DC ledninger.

Jørgen

#5  31/05-20 17:37
per steffensen
Indlæg: 72
Svar til #4:
Tak til alle der har besvaret, det gjorde mig noget klogere
Mvh Per

#6  12/06-20 11:34
OZ1GT
Indlæg: 252
Svar til #5:
Per Steffensen
Teori er godt nok, men i praksis syntes jeg at det er en ekstrem dårlig ide at køre med en psu på 12A, når man har et forbrug på 11Amp
For det første vil psu kører med max belastning konstant, hvilket resulterer i at blæser kører konstant p.g.a den ekstreme varme udvikling, og med støj til følge.
Samtidig vil levetiden for psu blive meget kraftigt nedsat.
Min anbefaling vil være at man aldrig skal spare penge og underdimensionere en power supply og hvis man har et forbrug på 11A vil jeg andbefale en psu på det doppelte ca 20A.
Man skal også være opmærksom på at der på en power supply kan være oplyst at spidsbelastning er 20A og den kontinuerlige bellastning er 15A, d.v.s at du så kun har 15A til rådighed ved FM mod, og 20A ved SSB/CW
Håber at du kunne bruge det til noget
Venligst Francis

#7  13/06-20 01:54
Charles Nielsen
Indlæg: 13
Svar til #1:
Hej

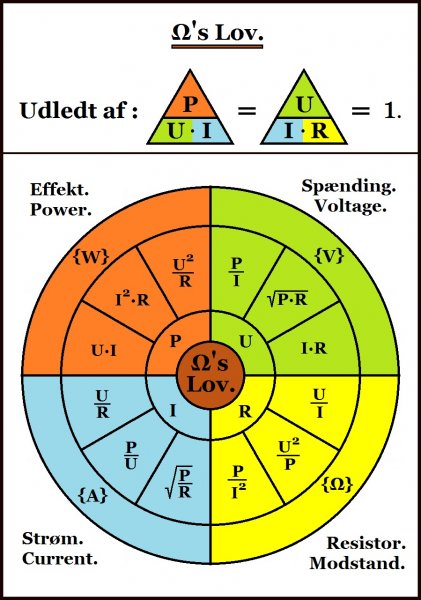

Jeg formoder du ikke kender Ohm´s lov fuldt ud.
Derfor vil jeg sende dig den.

Vh Charles

Vedhæftede filer: Ohm´s lov farve.jpg
