Beregning af trap dipoler

Jeg har længe søgt efter nogle beregninger på trap dipoler. Jeg planlægger at bygge en 60/80 meter dipol.

60 meter sektionen er der ikke problemer med, da trap'en spærrer effektivt og i praksis virker som en isolator.

Men hvor lang skal tråden være på den anden side af 60 meter trap'en? Jeg antager, man skal kende trap'ens selvinduktion og kapacitet ved resonans (5350 kHz) og derudfra beregne, hvor meget selvinduktionen "forlænger" 80 meter dipolen med.

Eller?

Vy 73 de OZ8ZY Jørgen

Svar til #1:
Hi Jørgen
Hvis du kigger i det sidste nummer af OZ finder du en artkel jeg har skrevet omhandlende antenne simulerings programmet MMANA..
Med dette, samt programmet "Coaxial trap design" er det hurtigt og let at finde længden efter trapsene. Hver trap har en ca. værdi på 4.5 mikroHenry, dipolen til 60 meter 27 meter dette giver at længden efter trapsene skal være tæt på 5.5 meter.
Husk at alle antennelængder kan variere alt efter højde og jordbunds forhold.
Med disse mål skulle antennen have resonans i midten af begge bånd.

Jeg håber at andre også får lyst til selv at udregne den antenne de nu ønsker at sætte op.
Held og lykke med projekterne.
Henry OZ3FD

Svar til #1:

60/80/160 m (til inspiration)
Siden er på hollandsk: https://www.veronvrzatwente.nl/?page_id=708

vh erik

Svar til #2:
Hej Henry
Flot artikel - tak.
Vi har kendt hinanden siden 1962, altid har du interesseret dig for antenner og lign. Uanset hvad du i radioamatørsammenhæng har, og stadig interesserer dig for, er du stærkt engageret.

Svar til #2:
Hej Henry.. hvoran bærer du dig ad med at indsætte spoler ?

Svar til #2:
Hej igen Henry

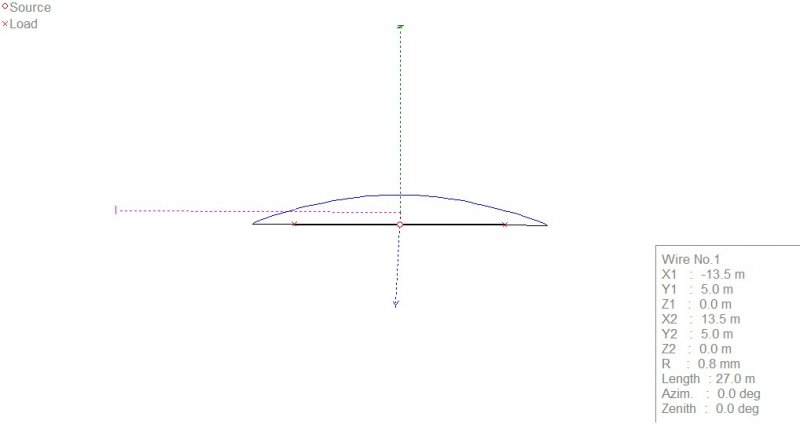

På den af dig vedhæftede tegning beskriver du X1 hhv. X2, ligeså Y1 hhv. Y2.
Du har ikke på tegningen afmærket hverken X eller Y. Jeg formoder du mener at X = den med fed skrift optrukne linje, Y den ikke optrukne linje. Således bliver trapdipolen i alt 2 x 18.5 meter hvilket er tæt på samme mål som en W3DZZ.

Svar til #6:
Hi alle
Hvor er det dejligt at så mange har reflekteret på mit svar ang. antennelængder med tilhørende traps.
Min artikel i OZ er ment som en opstart: Interessen og den viden for hvad programmet kan, kommer når man først kommer igang.
Det er derfor lidt svært at svare på alle spørgsmål her og på båndene.
Jeg kan foreslå at hvis der er spørgsmål er man velkommen til at ringe, så vil jeg forsøge at svare.

Henry OZ3FD
