RF Broadband Low Noise Amplifier LNA


#1  18/10-20 12:55
OZ9F, Leif L. Hjørringgaard

Indlæg: 66
Spørgsmål

Har nogen af jer fundet ud af hvilke FET/MMIC der er brugt i de RF Broadband Low Noise Amplifier LNA man kan købe i Kina.

Sjovt nok er vores venner fra Kina bange for, at der bliver lavet kopier af deres konstruktioner, så de har slebet teksten af den aktive kreds.

Jeg har været lidt for "dygtig" og er kommet til at sende lidt for meget signal ind i et par LNA'er.

Se billederne:

Den ene er i SOT-89 hus og den anden er i VV105 hus.

Vy 73 de OZ9F - Leif

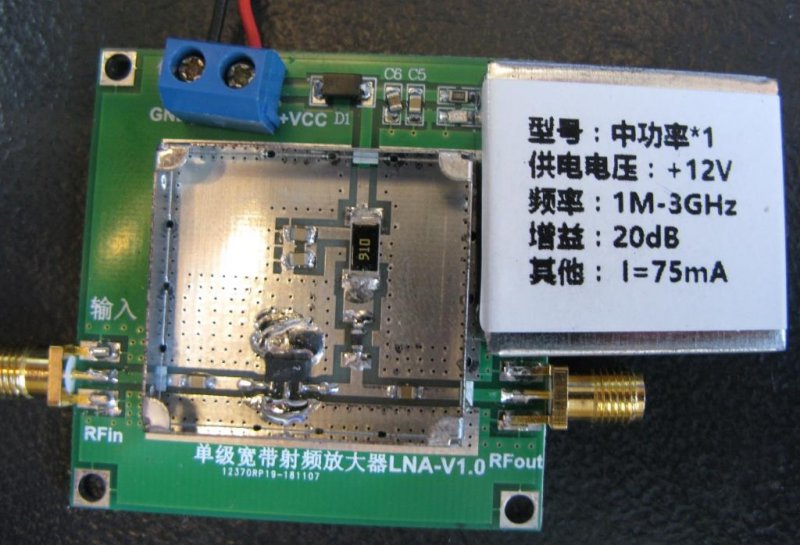

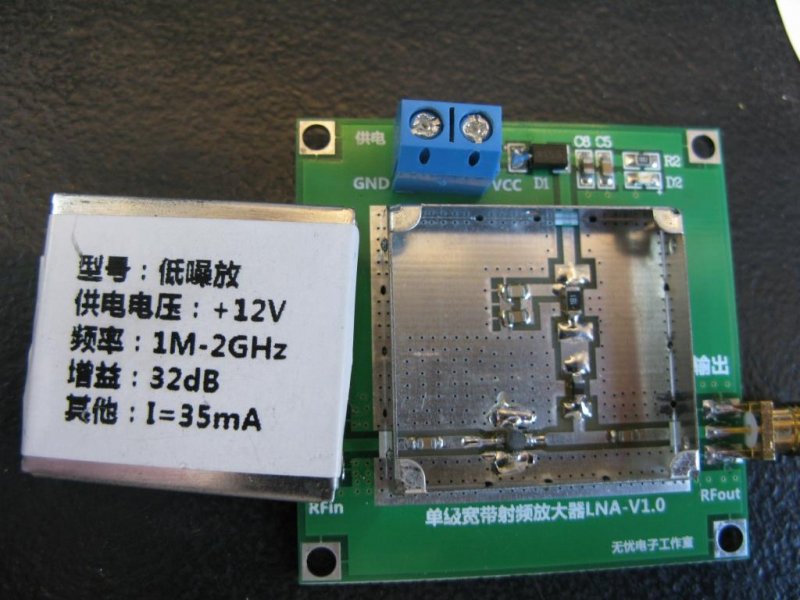

Vedhæftede filer: 1M-3GHz 20 dB.JPG   1M-2GHz 32 dB.JPG
#2  26/10-20 19:33
Jørgen Kragh
Indlæg: 375
Svar til #1:
Hejsa

Jeg havde overset dit indlæg, så derfor det sene svar.

Jeg har selv afbrændt et par af de forstærkere, men heldigvis kan man putte en hel del forskellige kredse i de print. Det kan godt være de ikke når helt de samme fine (læs: ovedrevent gode) data, men de virker igen.

Et godt bud på erstatning til forstærkeren i SOT89 huset er Qorvo SBB3089Z, og til den anden forstærker kunne en Mini-Circuits ERA-3 være en mulighed.

Det kan være du skal ændre formodstanden, så spændingen passer til den nye forstærker.

vy 73

Jørgen

#3  26/10-20 21:06
Verner Topsøe / OZ5TG
Indlæg: 29
Svar til #1:
Hej Leif
Samme her.

En PGA 103 kan gøre det - bare bedre.

Verner/5TG

#4  26/10-20 22:47
OZ9F, Leif L. Hjørringgaard

Indlæg: 66
Svar til #2 og #3:
Hej Jørgen og Verner

Tak for jeres bud, jeg vil prøve dem.
Jeg har også fået et bud på mail direkte, nemlig en SBB5089Z, så den vil jeg også prøve.

Så må vi se om jeg kan få lidt power ud af dem.
Jeg skal nemlig booste udgangen af min transverter til QO-100.

Vy 73 de OZ9F - Leif

#5  27/10-20 13:06
Steen Jensen

Indlæg: 542

#6  27/10-20 18:01
Ole Nykjær - OZ2OE
Indlæg: 27
Svar til #1:
Hej Leif. Nogle af de bredbåndsforstærkere, jeg har købt i Kina, bruger SPF5189Z - som iøvrigt er meget lig SBB5089Z (som jeg selv bruger i forstærkertrin til QO-100).

Kigger man på databladet for begge, ses det at max. DC-spænding er 5,5V, altså meget tæt på driftspændingen på 5V. Det er måske en grund til at man hører om folk, der brænder deres trin af?

Jeg har valgt i mine opstillinger altid at have en 10 ohm modstand i serie med forsyningsspændingen. Det reducerer godt nok spændingen med 750 mV, men hvis IC'en af en eller anden grund er på vej til at ville trække for meget strøm, vil modstanden beskytte. Det er ikke tilfældet når man tilslutter direkte til en 5V regulator.

Jeg ved godt nok ikke, om det jeg gør (med 10 ohm), har noget med IC'ens fejlmekanisme at gøre. Men hidtil har jeg ikke mistet en eneste forstærker.

73 Ole

#7  27/10-20 18:29
Jørgen Kragh
Indlæg: 375
Svar til #6:
Hej Ole

Jeg tror du har ret. Min ERA Synth Micro har smidt udgangen, som ligger direkte til +5 V og kun havde DC modstanden i drosselspolen til at begrænse strømmen. Driveren er forbundet på samme måde. Det bliver mod'et med en seriemodstand.

Men lige nu mangler jeg en GVA-83 til udgangen. Den har Funkamateur ikke,m og Mouser vil ikke sælge den til Europa, så mit spørgsmål er:

Hvor køber man Mini-Circuits MMIC andre steder end ved Funkamateur?


vy 73

Jørgen

#8  27/10-20 18:35
OZ9F, Leif L. Hjørringgaard

Indlæg: 66
Svar til #6:

Hej Ole

Tak for tippet om spændingen, det vil jeg huske. Jeg tror dog ikke at det er det der har været galt her. Jeg har været lidt for ivrig for at få input nok ind i mit SP3OSJ PA-trin (20 watt) til 2,4 GHz. Det er helt sikkert blevet lidt for meget. Så nu har jeg fået noget af den lærdom, der kommer med den blå røg.

Jeg har bestilt 5 stk. SBB5089Z, så må vi se om det kan komme op i drift.

Vy 73 de OZ9F - Leif

#9  27/10-20 19:05
Hans-Henrik Panton
Indlæg: 19
Svar til #7:
Jeg har lige logget ind på Mouser. Kunne sagtens bestille den, men det koster 20 Euro i fragt.
vy 73

#10  28/10-20 11:07
Hans-Jørgen Petersen
Indlæg: 110
Svar til #7:
Hej Jørgen

Det undrer mig, at du ikke kan købe GVA-83 hos Mouser. Har du prøvet her?
https://www.mouser.dk/Search/Refine?N=4245909746 &Keyword=GVA-83

Btw.: I mange af de designs, som jeg igennem tiderne har gjort med MMIC'er, har jeg anvendt en aktiv strømbegrænser. Det koster bare en OP-AMP og en MOS-FET med lav RDS-on. Til gengæld slipper man for effekttabet i en modstand. Strømbegrænseren skal naturligvis være inaktiv (FET'en skal være on) under normal drift.

Mvh
Hans-Jørgen

#11  28/10-20 11:42
OZ6AI -Asbjørn
Indlæg: 577
Svar til #10:
Hej Hans-Jørgen.

Nu blir' jeg for alvor nysgerrig.
En strømbegrænsningsmodstand kan " bare erstattes af en OP-AMP og en MOS-FET med lav RDS-on"
Jeg synes det lyder lidt kompliceret -for at spare nogen mW effekttab.
Kan du præsentere mig - m.fl. for en skitse?

Mvh
Asbjørn

Redigeret 28/10-20 11:50
#12  28/10-20 15:31
Finn Assentoft OZ3QP
Indlæg: 21
Svar til #1:
Hej jeg har lige Købt 20. Stk ERA-1 for 73 kr på EBAY incl porto.
Hilsen OZ3QP

#13  28/10-20 17:24
Ruben
Indlæg: 8
Svar til #1:
Har også brændt en af, så nu vil jeg lige prøve denne i stedet for

https://www.aliexpress.com/item/4001252610799.ht ml?spm=a2g0s.9042311.0.0.76034c4dNUMpUS


#14  28/10-20 18:36
Jørgen Kragh
Indlæg: 375
Svar til #9 og 10:

OK, jeg var inde og glo ved Mouser for et par måneder siden, og den gang gad/ville/måtte Mouser ikke levere den MMIC til Danmark. Prisen er som sådan ikke afskrækkende, men det er gebyret. Jeg fortsætter med en SBB5089Z og 8 dB lavere udgangseffekt fra generatoren.

Og til #11:
Det er ikke for at spare effekt, men for at beskytte forstærkeren. Effekten er den samme med eller uden beskyttelse. Kredsløbet er det samme, som det der sidder som strømbegrænser i en lineær strømforsyning.


Vy 73

Jørgen

#15  28/10-20 18:46
mogens johansson
Indlæg: 73
Svar til #4:
Hej Leif

Prøv at kigge på Ebay SKY65135 noget dyrere men masser af gain og højt output.

Hilsen Mogens

#16  28/10-20 18:46
mogens johansson
Indlæg: 73
Slettet, dobbelt post.

Hilsen Mogens

Redigeret 28/10-20 18:48
#17  28/10-20 19:02
Jørgen Kragh
Indlæg: 375
Svar til #13:
Kiggede lidt på butikkens andre ting og sager. Jeg kan godt lide den lidt alternative udformning af Vivaldi-antennen, samt de kreative løsninger i 10 dB attenuatoren og powersplitteren.

Jeg tror der er en kineser der trænger til et kursus i mikrobølgeteknik.

På den anden side, så hedder butikken noget med "Creation Store", hæ, hæ.

vy 73

Jørgen

#18  28/10-20 19:36
OZ6AI -Asbjørn
Indlæg: 577
Svar til #14:
Hej Jørgen.

Jeg kender godt kredsløbet/ kredsøbene - men jeg læste Hans-Jørgen's tekst somom man sparede lidt tabseffekt - med en fancy strømbegrænser.
Sorry - min fejl.
73 // Asbjørn

#19  28/10-20 21:14
OZ9F, Leif L. Hjørringgaard

Indlæg: 66
Svar til #13:
Hej Ruben

Jeg har også et par af de 5 volts moduler. Men nu har jeg jo to print med defekte FET/MMIC, så dem vil jeg gerne have til at køre igen, derfor mit spørgsmål.

Vy 73 de OZ9F - Leif

#20  28/10-20 21:19
OZ9F, Leif L. Hjørringgaard

Indlæg: 66
Svar til #15:
Hej Mogens

Tak for oplysningen, jeg har dog forinden bestilt et 1 watts modul på Ebay bare en anden model med en køleplade, så den vil jeg lige lege lidt med inden jeg køber noget andet.

Vy 73 de OZ9F - Leif

#21  30/10-20 12:20
Kim Liljekrans, OZ5IQ
Indlæg: 896
Svar til #1:
Hej Leif

Nææ , men du kan bruge hvilken som helst FET, bare se på om datastørrelsen IDSS er ca ens. VY73 de OZ5IQ, Kim

Redigeret 30/10-20 12:21
#22  30/10-20 12:25
Frank Pedersen
Indlæg: 105
Svar til #21:
Det må du gerne uddybe.

#23  30/10-20 14:22
Ruben
Indlæg: 8
Svar til #20:
Hej Leif

Må jeg spørge hvilket modul det er?

#24  30/10-20 21:46
Kim Liljekrans, OZ5IQ
Indlæg: 896
Svar til #22:
Hej igen
Hvis der anvendes en Fet, så er modstande / spændinger typisk tilpasset til typen, så man IKKE umiddelbart kan anvende "en anden" eks. N-fet.
Men kan du afsløre hvad komponentet hedder / trykt på den ? er der helt sikkert, nogen der kan hjælpe dig.Og MHT IDss, så er det en datastørrelse opgivet ved , at gate og source er lagt sammen, og Drain tilført eks 12V.
Håber du finder en løsning. VY 73 de OZ5IQ, Kim

#25  30/10-20 22:30
Jørgen Kragh
Indlæg: 375
Svar til #24:
Kim,

Det er ikke forstærkere med diskrete transistorer vi drøfter. Det er MMICs, altså interegrerede kredse. Øvelsen går på at at finde noiget der kan erstatte de afbrændte kredse, for der står intet (som i slet ingenting) på kredsene.

Prøv at google MMIC og du vil opdage en verden af forstærkere der kan forstærke hvad som helst fra DC til langt over 10 GHz og til ganske små penge.

vy 73

Jørgen

Redigeret 30/10-20 22:31
#26  31/10-20 16:27
OZ9F, Leif L. Hjørringgaard

Indlæg: 66

#27  31/10-20 19:22
Ruben
Indlæg: 8
Svar til #26:
Dem har jeg et par stykker af, og synes ikke at jeg kan få dem til at virke.

Derimod har jeg fået en rigtig god forforstærker i denne her:

https://www.aliexpress.com/item/4000850651831.ht ml?spm=a2g0s.9042311.0.0.43014c4drw6BZr

Som slut Pa bruger jeg en EP-AB003, og så har jeg et rigtigt godt signal på satellitten

#28  31/10-20 20:47
Jørgen Kragh
Indlæg: 375
Svar til #26:
Hejsa

Jeg kører med sådan en som driver i mit QO-100 setup. Det kører fint her med fornuftig linearitet op til 200 mW PEP. Den brik kan slet ikke give 1 W, som lovet, men 200 mW rækker også til at udtstyre mit SG-LAB PA-trin til at give 10 W PEP.

3. ordens intermodulation ved 10 W er 19 dB under hver tone. Ikke imponerende godt, men brugbart. Mit eget retursignal er 4 til 6 dB under beaconen på 10489,500, så 10 W er mere end nok.

vy 73

Jørgen




Redigeret 31/10-20 20:50
