Opsætning af rør/rotor.

Godaften.

Jeg har længe planlagt at skulle have et 6meter 50mm rør sat op med en rotor i toppen til en lille 6 elm vhf.

Men sagen er den, jeg er faktisk lidt i tvivl om det er fornuftigt at montere rotoren i toppen af røret da jeg bor ganske tæt på limfjorden, og vinden kan være ganske kraftig, så lidt erfaringer efterlyses.

Det mest optimale ville jo nok være at have rotoren monteret i bunden af røret, men hvordan udføres det lige i praksis, jeg ved det kan gøres med 2 6 meter rør, støtteleje, og beslag, men det vil jeg gerne undgå hvis muligt pga prisen.

Må hellere lige nævne det er en Ham iV rotor, så den er ganske tung.

Mvh
Ronni

Svar til #1:
Hej Ronni
Måske denne her er løsningen:
https://www.prosistelshop.com/en/standard-rotato r-cage-49.html
eller denne
https://www.tennamast.com/product/rotator-cage/

mvh Villy
oz5rmc

Svar til #2:

Det kunne måske være en mulighed, men problematikken er jeg har ikke mulighed for at støtte røret i toppen, min frygt er der kommer svingninger i det, og skidtet ender med at bøje når vinden rigtig tager ved.

Svar til #1:
Jeg har lavet præcist det du skriver.
Rotor i toppen og en 7 elm vhf og 10 elm uhf begge lodret ovenpå. Rotoren kan sagtens holde til det, da det ikke er det største antenne areal ligesom de er meget lette (Flexa Yagi)
Problemet er rotorens egenvægt (4 kg), så hvis det var mig med din vindkraftige QTH, ville jeg sætte barduner på nedenunder rotoren. Så vil du ikke få problemer tænker jeg.
Jeg har forstærket mit masterør med en rundstok af træ indeni, men det optimale vil helt sikkert være barduner. Det har jeg til gode :-)

Svar til #1:

Hvor og hvordan er dine 6m mastrør fastgjort? Hvis det rager over et hustag f.eks så bøjer det i den først rigtige storm derude.

vh erik

Svar til #1:
Det er en tung rotor at sætte i toppen. Men der afgørende er godstykkelse og dermed stivhed af dit bundrør. 3 mm godstykkelse giver merend 3 gange højere stivhed end et rør med 2 mm godstykkelse. Det går formentlig med 3 mm godstykkelse og med 4 mm kan det snildt holde til orkaner i Limfjorden.

Svar til #1:
Hej.

Ja, det lyder jo ikke af så meget, med en 6 elementet VHF yagi, men da det er dig som kender de lokale forhold, så har du sikkert set mere end en enkelt bøjet antennemast i dit område.

Jeg har personligt altid haft god fidus til platform løsningen.
Altså ud med rotor og støtteleje på siden af bundrøret, og så ellers plumpe toprøre med antennen monteret ned igennem først støtteleje og så rotor.
https://www.wimo.com/en/gpf-60

Her kan du så selv vælge afstanden mellem de 2 platforme, og derved lave dit system ”dobbelt afstivet” på den øverste halvdel, hvor de 2 rør løber parallelt.

Er uheldet ude, er det forholdsvis nemt at lave service på.
Jeg har svært ved at tro noget kan bukke imellem de 2 platforme, og sidder yagi’en så lige over støttelejet, sker der heller ikke noget her.
Det svage led må så ligge lige under den nederste platform, og her må du kunne gøre mange ting for at forstærke systemet. Evt. vælge et forstærket eller kraftigere bundrør.

Her et foto fra vores lokale radioklub, hvor du kan se ideen med hvad jeg mener.
Bundrøret er 60 mm, toprøret 50 mm.
https://www.oz5bal.dk/wp-content/gallery/monteri ng-af-vhf-preamp/P1000837.JPG

Held og lykke med projektet.
Thomas/OZ1JTE

Svar til #4:

Barduner kunne være en mulighed, jeg har dog ikke voldsomt meget plads at gøre med, og ville gerne undgå de går på tværs af haven, men de er med i mine tanker.

Svar til #5:
Masterør bliver fastgjort på et par gavlbeslag med ca 2 meter i mellem dem, fastgjort i mur med lim anker, røret kommer til at stikke lidt op over hustaget.

Svar til #7:
Jeg er faktisk ikke sikker på godstykkelse af det rør jeg har liggende, det skulle dog være et rør beregnet til antenner, må hellere få det tjekket.

Svar til #8:
Jeg har endnu ikke set et bøjet antennerør heroppe, men er også tilflytter, jeg har dog en Diamond X700 siddende på et alu teleskop mast som fint klarer sig i vinden, men der er fordelen jo selvfølgelig også at den kan foldes sammen når det bliver nødvendigt.

Jeg har overvejet det med 2 rotorplatforme, et støtteleje, og så et ekstra rør, men det virker blot en anelse omstændigt blot for en lille 6 elm, men det er uden tvivl solidt.

Svar til #8:

Så du har 4 m rør over øverste gavlbeslag, antennerne er cirka 3 m over rygningen som er 6-7 m over terræn, du bor sikkert oppe på bakken i Løgstør 25 m over fjorden; antenner i 35 m over fjorden og nærmeste læ er Feggeklint! En orkanagtig storm fra vest vil være næsten udæmpet af landskabet, dvs som i Hansholm eller Klitmøller!

Det er mange år siden jeg boede derude, men jeg vil mene at du skal holde det vindpåvirket areal i toppen af røret på et minimum, eller korte røret med et par meter! (Radio og TV antenner sad førhen højest to meter over rygningen og de kunne sagtens bøje masterøret!)

Lokal kendskab finder du i EDR Hurup afdeling eller Struer afdelingen. Og så er der jo MWE i Hansholm med stor erfaring.

vh erik

Svar til #1:
Hej Ronni!
Jeg havde samme problem.

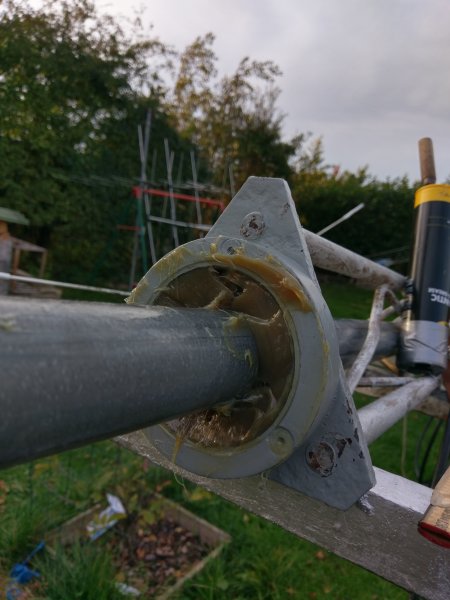

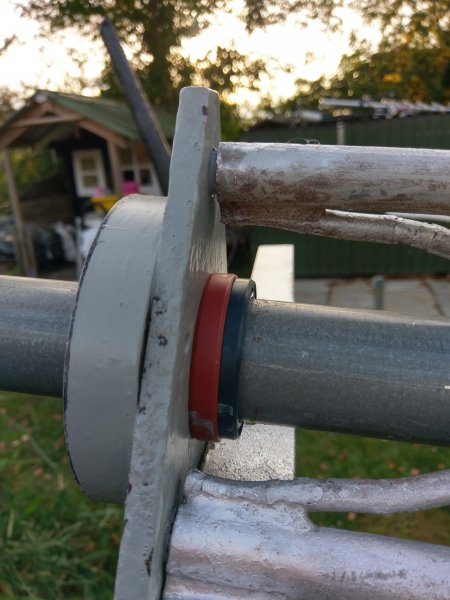

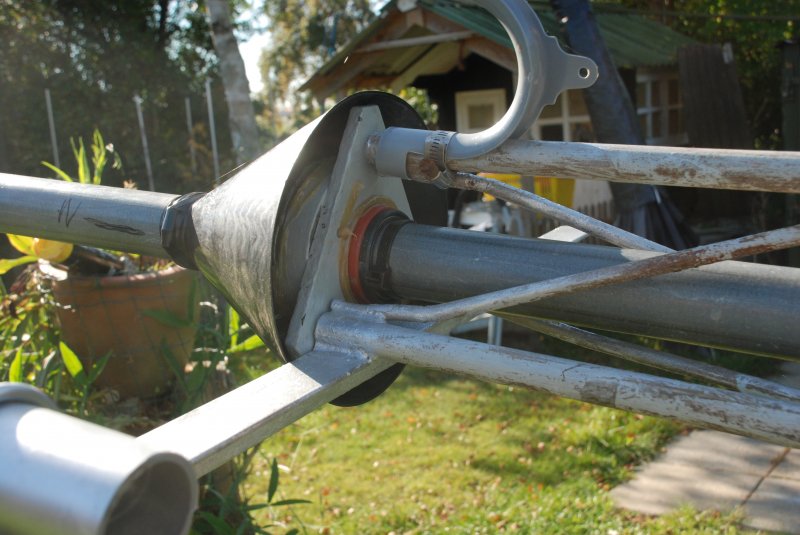

det løste jeg som du kan se af billederne.
Min rotor er placeret nede i masten.

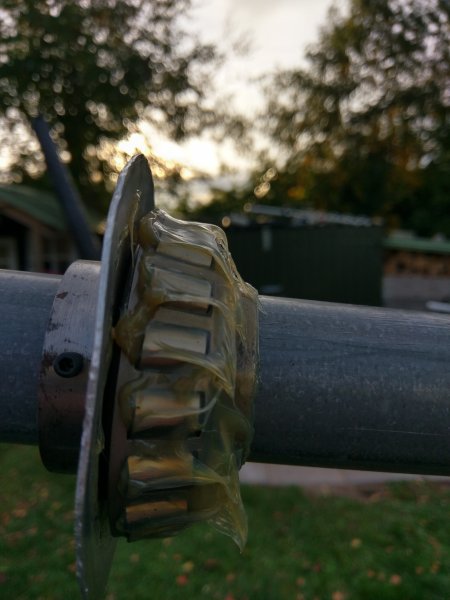

på top af mast er lavet en plade , hvorpå en bøsning til det koniske leje bund passer i. på toprøret er lavet en bøsning hvor toprøret går igennem. På denne bøsning sidder det koniske rulleleje. Det hele fyldt med marinefedt som tåler vand.

Svar til #8:
Ad #5: Forlæng røret til ca 1 m i jorden. Gerne med et fæstne.

Bank et par rundstokke i det "nye" rør, og undgå at de 2 rundstokke mødes i forlængelsen af røret. Der må gerne være mindst 1 m forskydning.

Og så kan man købe et bardunbeslag, der monteres kun på masten i hhv top og et stykke nede - vel ved øverste gavlbeslag (4 barduner - 1 pr 90 grader og diverse beslag) typisk med tynd wire.

Masten gøres herved selvbærende.

Det er ikke pladskrævende, og det holder .

Svar til #9:

Tæt på, jeg bor i Ravnstrup, så ca 38 meter over fjorden, men det gør det næppe bedre.

At korte røret ned er ikke en mulighed, 6 meter rør er allerede i underkanten hvis jeg vil have bare lidt glæde af den 6 elm, jeg har allerede en Diamond X700 siddende i en 8 meter teleskop mast, den måtte nu også godt komme lidt højere op.

Svar til #10:

Det ser godt ud, men det er langt over hvad jeg nogensinde vil få lavet, mine talenter rækker slet ikke til sådan en opsætning.

Svar til #11:

Jeg tror ikke den går heroppe, det bliver flået i stykker ligeså snart vinden står på.:(

Svar til #12:

Det lyder utroligt simpelt, måske for simpelt, jeg har vist en stump 50mm rør liggende der kunne bankes i jorden, det hele skal monteres på et ganske normalt 1 plans parcelhus, dog med trægavl, så beslag kommer til at sidde på murværket med de ca 2 meter i mellem dem, mon det er nok med et enkelt bardun beslag i toppen af masten med 3 wirer på ?

Største problem jeg kan se med den løsning er det er ikke nemt at ligge røret ned hvis det bliver nødvendigt.

Svar til #13:

Ok!- Gavltypen er ikke vigtig, Det er tag konstruktionen der giver det meste af styrken. Spørg den lokale tømre om spærkonstruktionen har styrke til at du kan flytte det øverste murbeslag op i spidsen af gavlen, fastgjort til spærkonstruktionen bagved. Det burde du kunne, evt med lidt forstærkning under taget; så burde røret kunne holde uden at bøje og er du i tvivl så brug Jespers forslag om rundstok i røret. Behold nederste murbeslag, men understøt den med Jespers forslag. så bliver jorden vægtbærende og du kan stadig lægge røret ned.

vh erik

Mange tak for svaret til jer alle, der må arbejdes lidt med projektet. :) Evt må jeg rådføre mig med et par stykker der har lidt mere forstand på den slags antenne opsætning end jeg selv har. :)
