Har nogen et diagram mm. til dette 2m PA-trin?

Hej alle

Mit nytårsforsæt er at trinnet skal laves færdigt, i kabinet med PSU osv. Derfor efterlyser jeg noget dokumentation på det.
Transistoren er en MRF141G.

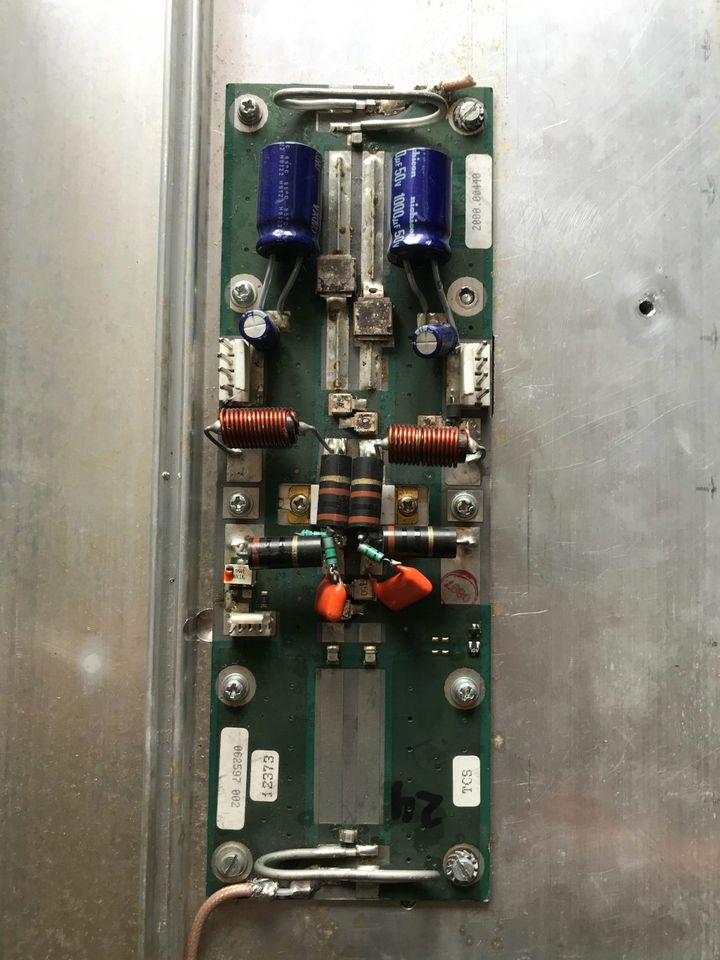

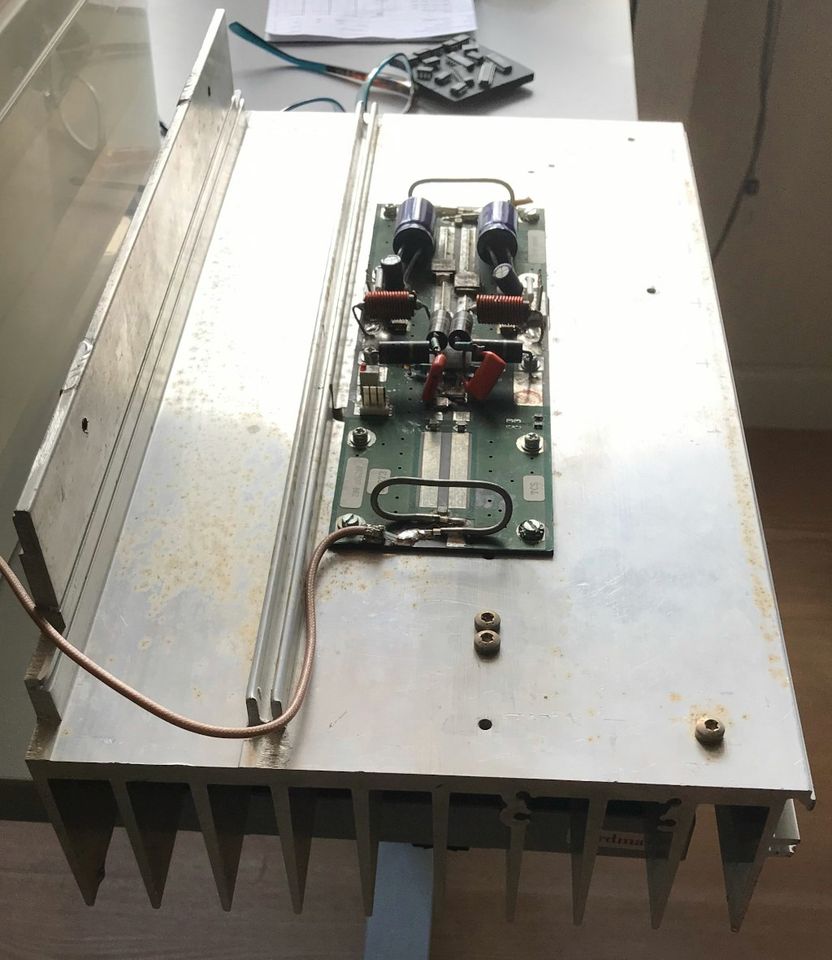

Se vedhæftede fotos

Rigtig godt nytår.

Svar til #1:
http://www.om3bc.com/datasheets/mrf141g.pdf

Mon denne er til nogen nytte? Det ser simpelt ud.
de to spoler har du på printet, og den trede er sløjfen i dit tilfælde.

Hvis det er tåget og disset i morgen så ved vi hvorfor. :-)
god fornøjelse.

godt nytår herfra.

73 de OZ3MC Martin

Svar til #1:
Hej Brian

Jeg fandt dette dokument på min egen PC, ved ikke lige hvor jeg har fået det fra.
Billedet i dokumentet ligner meget dit PA-trin.

Jeg ved ikke om du kan bruge det.

Vy 73 de OZ9F - Leif

PS: Det vil nok være smart at jeg også vedhæfter dokumentet :o)

Godt Nytår.

Svar til #1:
Hej Brian

Jeg kender det trin. Jeg har købt et tilsvarende af OZ1LPR Peter. Beskrivelsen, som OZ9F viser, er sikkert fra OZ1LPR.
For 5-6 år siden har jeg bygget trinnet og med en styring på 10 W får jeg et output på 200-250 W.
Trinnet har i flere år fungeret som andet set-up på OZ9KY.

Godt nytår

vy 73 de Kjeld

Svar til #3:
Tak Leif, det kan helt sikkert bruges.

Svar til #5:
Hej alle sammen godt nytår. jo trinnene kommer originalt fra mig og er 100% super til 144Mhz.
Jeg bruger en som driver til mit EME Patrin.
Beskrivelsen som er postet her er netop en jeg lavede og leverede med sammen med trinnene.
73 Peter OZ1LPR
