Hvad kan den bruges til ?

Hej. Jeg har dette filter men hvad kan det bruges til ?
Kan ikke finde noget konkret på nettet....

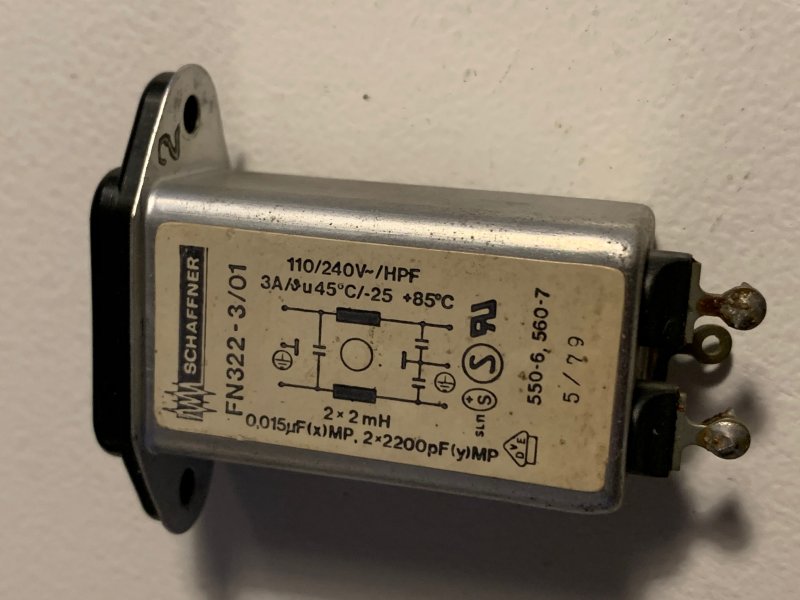

Se vedhæftede billede

Mvh Jørgen

Svar til #1:
Hej,
Det er et net-støjfilter.
Det sættes mellem eks. strømforsyning og tilgang til denne.

Svar til #1:

Netop, som #2 skriver - og det sad i vist nærmest hver eneste stationære pc-strømforsyning for nogle år siden.
Det er udgået af produktion for mange år siden, http://www.anglia.com/registration/pcn_ptn/docs /ptn/Schaffner%20PTN%20Letter.pdf , så data for f.eks. dæmpning ved forskellige frekvenser er ikke så nemme af fremskaffe mere; men det kan klare 3 ampere.

73, OZ7S Sven

Svar til #3:
Filterets komponentdata er jo opgivet og så kan man vel selv beregne dæmpningen ved de interessante frekvenser ?

Svar til #4:
Nej, for du ved ikke, hvordan spolerne opfører sig ved forskellige frekvenser, og hvor meget tab, der (med vilje) er i ferritten for at undgå selvresonanser.
Ideen er jo normalt at gøre dæmpningen så bredbåndet som mulig, så samspillet mellem tab, kondensatorer, ferrit, spolernes selvkapacitet osv. er nøje afstemt for at få den ønskede dæmpningskarakteristik.
Jeg har fundet et Schaffner-datablad på en sammenlignelig type, https://www.elfadistrelec.dk/Web/Downloads/_e/_f /poFN-9222_d_e_f.pdf . Prøv at se på dæmpningskurverne for f.eks. 3 A typerne og læg mærke til resonanserne i dæmpningskurven.

73, OZ7S Sven

Svar til #5:
Tak for de oplysninger; der var noget jeg ikke var bekendt med ;-)
