VETERAN SDR ----- tages op som OZ6HR PROJEKT. Fra N8VET.

Denne tråd er lukket for nye indlæg

#1  18/01-21 22:04
OZ5AGK / Flemming

Indlæg: 200
Veteran SDR.
Projekt som TEAM – OZ6HR tager op nu her i de kommende måneder .



Projektet er fra N8VET .

Beskrivelse.

Veteran SDR er en fuldtdækkende sdr transceiver med 50Mhz ( 6m) . 10W output på HF og 1-2W på 6M.
Radioen er bygget op på 1 print ( hvor lima-sdr var på 2 print ) . Konstruktionen har flere punkter tilfælles med både lima sdr,en og sdr-1000 transceiveren fra flex-radio. Lima sdr var grundlæggende konstrueret over Tasa YU1LM,s AVALA-1 konstruktion. Som bla. også Genesis radioerne fra AU. Faktisk er den en gammel kending i nye klæder.

Men hvorfor så bygge den .. Især hvis man har en kørende Lima i schakket ?
Fordele i forhold til Lima-sdr,en.


Udgangseffekt.
Vet-sdr > 10W.

Lima > 0,5 til 1 W

VET,en køre også 6 meter hvor Lima,en kun dækkede HF.

Så VET,en behøves ikke ekstern PA trin for at kunne føde et 100W ( eller kraftigere ) PA trin.

VET-sdr,s filter er opbygget med gode Amidon spoleforme i sammen kvalitet som de eksterne filter fra DJ0ABR som vi byggede som tillægs print til Lima,en. De kostede også en sjat kr. at bygge. Ca. 1,5 k- kr.- for både lav og bandpass filter.

VET – SDR printet er opbygget med 4 lag for at mindske utilsigtet ” ground loops ” og andet støj. Der er brugt gode støjsvage opamps som vi også finder i SDR-1000 fra Flex-radio. De nærmere data på radioen vil jeg tilråde at i læser om på N8VET,s hjemmeside.

Og ja , der er SMD komponenter på den men ikke de helt onde kontrollere med 100 ben på ingen plads. Der er så brugt mere moderate komponenter i den her som vi alle kan håndtere hvis man kan lodde alm. 0805 smd.

https://theveteransdr.com/history.html

Status lige nu …

Jeg har bestilt et print med 2 programmerede kontrollere + forborede bag og for side til kabinet + en enkelt komponent mere. Pris på Ebay 186.- men det løb op i 450.- incl porto til DK fra USA. Der skal vi have kontakt med ham og forhåbentlig købe 20 stykker så vi kan spare på portoen. Har lige skrevet til ham og spurgt ind til det og fortalt lidt om hvad vi har lavet før i oz6hr og bandt danske amatører..

De resterende komponenter + kabinet skulle ligge omkring 1000-1200.- kr efter hvordan vi får købt ind. Det er ikke en pris jeg vil hænges op på nu.

Som med Lima projektet er dette her også ” Non profit”. Jeg vil vælge at vi alle får fat i printene først som trin 1.

Og trin 2. bliver så at få samlet/indkøbt alle de andre komponenter.

Trin 2. Opstartes så ikke før end vi har printene i hånden. Jeg tænker lige lidt over indkøbsproceduren. Forhåbentlig (efter svar fra N8VET) kan vi snart starte tilmeldingsproceduren hvor betalingen denne gang kommer til at ske til oz6hr,s konto . Info om tilmelding kommer op her hvor du har læst denne her tekst.

Man kan også mene at vi selv kunne købe de 2 kontrollere ind og programmere dem. Det kan vi helt sikkert men jeg ved at nogen kan gå galt i byen her. Hvis man ikke er 100 % sikker på sit firmware kan det blive noget rod at finde ud af om en fejl er hardware eller firmware.

Lige nu arbejdes der på at få et forum op at køre, hvor der vil komme videre informationer senere under bygningsproceduren. I den skal man også kunne stille spørgsmål og se billeder i. Så vi har et medie hvor vi kan hjælpe hinanden.

Hvis det ikke bliver et forum kan vi altid bruge FB men jeg vil stensikkert sørge for at vi alle sammen kan skrive sammen undervejes.

Covid-19… Uanset graden af nedlukning i samfundet i de kommende måneder, kan vi jo altid bruge loddekolben derhjemme og udveksling af print, osv. kan vi altid finde en forsvarlig måde at få delt rundt på.

Mere følger.. Så snart jeg har hørt fra N8VET åbner jeg for tilmelding men ikke før. Da det ellers kan blive lidt uoverskueligt…


73 vy oz5agk / Flemming

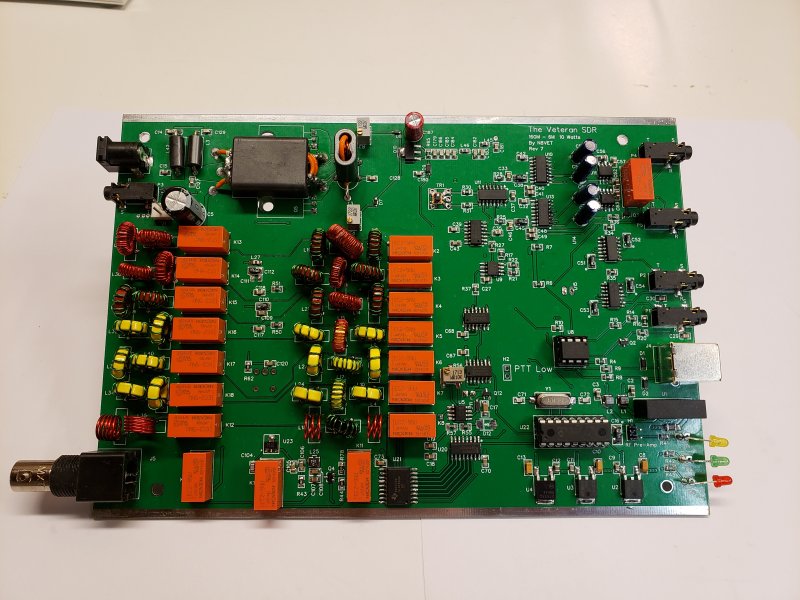

Vedhæftede filer: Vet_sdr1.jpg
Redigeret 18/01-21 22:05
#2  19/01-21 21:37
Leif Christiansen
Indlæg: 39
Svar til #1:
Hej Flemming

Jeg er med , vi skal jo lave noget i
disse coronatider.

venlig hilsen Leif / OZ5LG

Kender du nogen, der kan skifte micro-
process i tulipanen.

#3  20/01-21 09:55
OZ6YK John Küpper
Indlæg: 24
Svar til #1:
Jeg er ligeledes interesse, har kigget på den, og har allerede printet og en stor del af komponenterne, men gik lidt i stå, da der var nogle dele, jeg ikke umiddelbart kun finde på nettet.
Vy 73 oz6yk/;john

#4  22/01-21 00:48
kai Kanstrup OZ1KAI/OZ0DR

Indlæg: 152
Svar til #1:
JEG VIL DA OGSÅ LIGE VISE MIT NYE LEGETØJ
https://www.oz1kai.com/Sdr-radio.htm

----------
oz1kai

#5  22/01-21 16:14
Marius andersen.OZ3MA
Indlæg: 135
Svar til #1:
Jeg er også intereseret.man skal jo i gang med et eller andet

oz3ma

#6  15/02-21 21:20
OZ5AGK / Flemming

Indlæg: 200
Svar til alle.

Dansk gruppe ( TEAM - OZ6HR ) for VETERAN SDR projektet og hvad der medfølger....

Alle er velkommen i den også hvis man bare vil følge med ;-)


73 vy oz5agk


https://www.facebook.com/groups/oz6hr.veteran

#7  15/02-21 21:22
OZ5AGK / Flemming

Indlæg: 200
Svar til #2:
Hej Leif .




Undskyld det sene svar.. Men desværre ,, nej.

Det er en vanskelig og kritisk opgave og desværre noget som kan gå galt.


73 vy oz5agk / Flemming


Ps. ang. Veteran SDr,en så nærmere det sig med tilmeldinger .. ;-)

#8  15/02-21 21:24
OZ5AGK / Flemming

Indlæg: 200
Svar til #3:
Hej John.


Vil tilråde dig at kigge forbi vores nye gruppe ... Der kan uploades foto og der kan vi hjælpe hinanden.


73 vy oz5agk / Flemming

#9  10/03-21 21:00
OZ5AGK / Flemming

Indlæg: 200
Svar til #8:
Status. d. 10/3


Pakken er ankommet til Københavnstrup... ( Kastrup ) ...Så nu bliver det spændende hvor lang tid Postnord skal bruge på at få den til Horsens.


73 vy oz5agk / Flemming ?

#10  10/03-21 21:26
Lars Juel Hansen

Indlæg: 315
Svar til #9:
Du kan benytte deres nye "hent-selv" service; koster kun 47,- kr. og så kan du selv bestemme hvor længe den skal være undervejs ;-) Nogenlunde samme favorable vilkår, som den "bring-selv" service, de introducerede sidste år, og prisen er også den samme...

----------
mvh - `73
Lars - OZ1FUS

#11  11/03-21 14:53
Jørn Hansen

Indlæg: 39
Svar til #1:
Hej Flemming
jjeg har lavet BOM liste ti DIGIKEY

Hilsen Jørn de oz1aff

Vedhæftede filer: Bom_8181163.xlsx
#12  14/03-21 22:23
OZ5AGK / Flemming

Indlæg: 200
Svar til #11: og alle.
Hej Jørn.


Fint arbejde og gemmer den lige :-)

Print forsendelse .
Og status er at pakken er færdig toldbehandlet ( uha ) og på vej fra Kastrup til Horsens . Gætter på den er her man-tirsdag.


73 vy oz5agk / Flemming



#13  29/03-21 22:34
OZ5AGK / Flemming

Indlæg: 200
Svar til alle.


VETERAN SDR
Så køre bestillinger af print + 2 forprogrammerede kontroller + for og bag plade til kabinet . Med tekst og huller. Pris 195.-
Så er jeg klar til at tage næste skridt ???? Formidling af version 2.4 print.


En lille introduktion som jeg vil tilråde jer at læse igennem inden i afgiver en endelig bestilling af print til mig.


VETERAN SDR er en eksperimental konstruktion og der kan komme ændringer undervejes som mods og i komponent listen. Radioen virker og er bygget i adskillige eksemplar ????
På nuværende tidspunkt har vi en signifikant modifikation. Det er omkring dens udgangs transistorer > RD15HVF1. Der skete det uheldige at producenten ændrede på dens bias spænding. Se ( under filer ) Modifications to the veteran for newer RD15VHF1 finals.pdf - version 1 .
Hvis man kan skaffe den gamle type er denne modifikation unødvendig. Jeg tror at jeg ved hvor der er nogle af den gamle type på lager. Jeg vil senere uploade her i gruppen en let og simple metode til at tjekke hvilken model man har fået fat i . Det er nemlig ikke lige til at se det på teksten på transistoren. Men selv om man kommer til at udføre modifikationen, så vil det ikke have indflydelse på konstruktionens kvalitet og performance.
Ang. køb af alle de resterende komponenter har vi flere muligheder. ( pris anslået incl. kabinet 900-1100 kr. ) .
Der er lagt en xls fil ud under "filer" som kan uploades ved digi-key. Der er få komponenter + kabinet som skal hentes andet steds.
Man kan også vælge selv at indkøbe fra Ebay , osv.
Jeg har så modstande og kondensatorer liggende i 0805 i større mængder og har nok dem jeg skal bruge. Jeg vil så begynde med at lodde alle r og c i. Jeg har også spoleforme og nogle af IC,erne og vil derefter lodde dem i . Til sidst vil jeg tage komponentlisten og strege det ud jeg havde og bestille resten.
Og ang. smd,en så er størrelsen på dette print ikke ond ????
Jeg vil nu tage i mod bestillinger og dem jeg har mails fra sender jeg et bank nr. og et mobilpay nr. til.
I løbet af 24 timer.

Hvis i er lokale Horsens og rundt om op til ca. 30 km. så smider jeg det i jeres postkasser . Ellers er det + porto med GLS . Uden omdeling > 42kr. Med omdeling > 64kr via DBA . Skal bruge tlf. og email . Gider helst ikke de andre pakkeforsendelses firmaer.
Ellers kan i kigge lidt på diagrammet og hvad der ellers ligger under "filer" . Og i finder "filer" i tekst linjen ( ca. midt i ) lige under gruppebilledet i toppen af siden.

Har i ? så er i velkommen til at skrive ind her eller på oz5agk@gmail.com .

På denne adresse skal alle bestillinger skrives ind , da jeg ellers vil have besvær med at styre det. Og derfra modtager i betalings info, osv.


73 vy oz5agk / Flemming


Info på https://www.facebook.com/groups/oz6hr.veteran




#14  07/04-21 14:57
OZ5AGK / Flemming

Indlæg: 200
Svar til alle.


Hejsa.

Nye bom + diagram + mods filer uploadet i Facebook gruppen .
>
https://www.facebook.com/groups/oz6hr.veteran

.

Der er åben for at alle kan købe et print med de 2 forprogrammerede kontroller IC kredse. + for og bag plade til kabinet som er forboret og med tekst.
Pris 195.- Skriv ind på oz5agk@gmail.com hvis du vil deltage. Skal det sendes er det + porto.


73 vy oz5agk@gmail.com

Ps. Har du ingen FB konto så kan du få tilsendt arbejdes filerne som vedhæftet fil pr. email.

#15  07/04-21 21:31
OZ5AGK / Flemming

Indlæg: 200
Svar til alle.

Så kom der komponenter fra Digi-key. Komponenterne = 655 dkk.
Porto gratis. Ved modtagelse 197.- dkk i fortoldning. Ialt 852.-
Dertil kommer så senere , kabinet, spoleforme og udgangs transistorer. + en SI570 osc.
Proceduren ved komponentliste xls filens upload ved Digi-key skriver jeg nærmere om i morgen . Det er ret simpelt
73 vy oz5agk - Flemming

Vedhæftede filer: Digi_key_bestilling.jpg
