Hvordan fjerner man plomberingen

Denne tråd er lukket for nye indlæg

#1  22/01-21 14:45
Bo V. Fyhring

Indlæg: 111
Hej

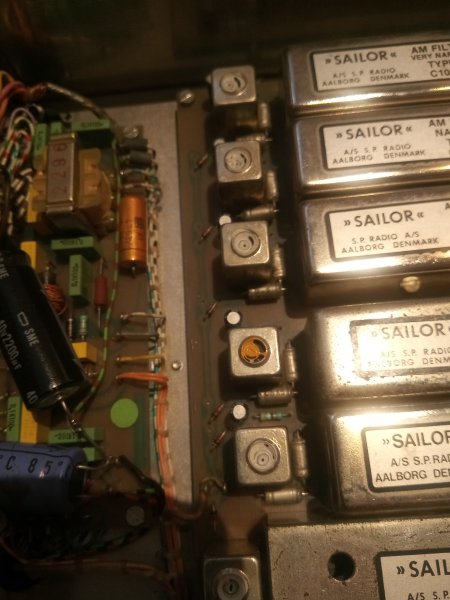

Jeg er igang med et projekt. Se venligst vedhæftede billede.

Hvordan fjerner man det hvide stas (Ikke bivoks) så man kan justere filtre.

Hvad er jeres erfaringer

God weekend

OZ8BLR

Redigeret 22/01-21 14:57
#2  22/01-21 15:50
Ole Mastrup (OZ9TM)

Indlæg: 107
Svar til #1:
så vidt jeg husker er det maling der kan opløses med det rigtig fx acetone osv. men pas på.

Hilsen Ole

#3  22/01-21 16:05
Verner Topsøe / OZ5TG
Indlæg: 69
Svar til #1:
Afhængigt af hvad det er, har jeg haft held af at sætte en lille skruetrækker ned til kærven og så varme på den til forsejlingen blev blød og kernen kunne drejes.

Men det er ikke altid det virker. Det kommer an på materialet.

Verner/OZ5TG

#4  22/01-21 16:09
Marius andersen.OZ3MA
Indlæg: 135
Svar til #1:
Hejsa
Jeg var ude for noget ligende for en del år siden det var bare rød det maling der var brugt eller hvad det nu var for noget.
Jeg brugre propylalkohol og det virkede om det gør her ved jeg ikke

Hel og lykke med det

vy 73 DE OZ3MA

Marius

#5  22/01-21 17:03
Steen Jensen

Indlæg: 734
Svar til #2:

Er der ikke noget om, at acetone kan ødelægge lakisoleringen på kobbertråden ?


#6  22/01-21 20:12
Jørgen Kragh
Indlæg: 638
Svar til #1:
Skrab det af med en skalpel, men hvorfor i alverden vil du justere de filtre???

vy 73

Ye Olde Radio Engineer

#7  22/01-21 20:39
Max Jakobsen
Indlæg: 365
Svar til #5:
Jo og spoleformen også.

----------
Den anden Max.

#8  23/01-21 09:01
Bo V. Fyhring

Indlæg: 111
Svar til #6:
Tak for alle svarene. Jeg må gå forsigtig tilværks og prøve mig frem.
Jørgen jeg skal have flyttet frekvenser på sender siden til amatørbånd. Billedet er fra modtager ja. Men samme filtre sidder på sender.

God weekend

73
OZ8BLR

#9  23/01-21 12:01
Kim Liljekrans, OZ5IQ
Indlæg: 975
Svar til #5: og 2

JO, lak bliver opløst af ACetone, gælder også visse typer plastic.

Men GL med at fjerne det ønskede.

VY 73 de 5IQ, Kim

#10  23/01-21 12:55
OZ1BPZ Claus Christiansen
Indlæg: 2144
Svar til #8:
Prøv lige at forklare det?

----------
OZ7CC /OZ1BPZ / 5P1CC


#11  23/01-21 14:47
Jesper Alstrup/OZ1BYD
Indlæg: 1607
Svar til #10:
Forseglingen skal jo blot gøres føjelig. Hvad med forsigtig varme "påført" over flere omgange?

----------
Vy 73 de Jesper/OZ1BYD

#12  23/01-21 14:51
Ruben
Indlæg: 35
Svar til #9:

Opløser acetone ikke også lakken på kobbertråden?

#13  23/01-21 15:01
Jesper Alstrup/OZ1BYD
Indlæg: 1607
Svar til #12:

Jo, der bliver næppe gjort forskel :-))

----------
Vy 73 de Jesper/OZ1BYD

#14  24/01-21 15:49
Claus Felby OZ1FDH
Indlæg: 410
Svar til #12:
Nej, acetone opløser som oftest ikke lakken på kobbertråden. Det forekommer sikkert i nogle tilfælde, test det først. Skal man opløse lakken på kobbertråd så er toluen et godt bud.

#15  24/01-21 16:07
OZ1BV, Brian

Indlæg: 170
Svar til #1:
Hej Bo

Er kærven lavet i ferritmaterialet kan du opvarme den forsigtigt med en spids loddekolbe og, hurtigt derefter, skue den helt ud med en skruetrækker eller trimmepind med metalspids.
Er der den mindste modstand skal den have lidt mere varme.

Når den er ude anbringer du den i noget køkkenrulle og opvarmer den igen så resterne trækker ind i papiret.
Husk at notere ca. hvor langt den sad nede.

Jeg har brugt metoden flere gange og det har virket hver gang.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

#16  24/01-21 20:21
Uffe Lindhardt
Indlæg: 29
Svar til #8:
For mig ligner det, at de spoler er impedanstilpasning af nogle mellem-frekvensfiltre.

Dem kan du ikke "flytte til et amatørbånd".

#17  24/01-21 20:31
OZ1BPZ Claus Christiansen
Indlæg: 2144
Svar til #16:
Netop.

----------
OZ7CC /OZ1BPZ / 5P1CC


#18  25/01-21 09:37
Steen Jensen

Indlæg: 734
Svar til #16:

Se side 77 i SP manualen over R1117

Der er vist et filter med en spole benævnt L1501 og så kan man muligvis finde ud af, hvordan systemet virker (bare et eksempel)......


http://www.peel.dk/SP/pdf/Sailor%20R1117%20(Man ual).pdf

#19  25/01-21 19:23
Jørgen Kragh
Indlæg: 638
Svar til #18:
Lad være med at pille ved L1501.

vy 73

Ye Olde Radio Engineer

Redigeret 25/01-21 19:25
#20  25/01-21 21:10
Steen Jensen

Indlæg: 734
Svar til #19:

Hej Jørgen

Nej, jeg har ikke noget, at sku' ha' klinket her :-)

Jeg plejer heller aldrig, at anvende skruetvinger på krystalfiltre for, at tune dem på plads :-)

Det var kun sådan, at hvis der var en eller anden her inde i "rød stue", som var lidt kompetent til, at forklare virkningen af denne spole ud fra diagrammet - ja, så ville det være meget fint (R1117 diagrammet er kun tænkt som et eksempel og har ikke relation til trådens starter).

#21  25/01-21 21:26
Jørgen Kragh
Indlæg: 638
Svar til #20:
Hejsa

Det kan jeg da godt forklare, men jeg ville ikke gøre det, for det kan jo nemt blive for teknisk.

De to X-tal filtre har forskellig impedans, så for at kunne lave skiftet på indgangssiden på en simpel måde virker L1501 og de to kondensatorer som en impedanstransformator der optransformerer FL1501 impedans til samme niveau som impedansen i FL1502.

På udgangssiden af filtrene sørger de to modstande R1535(?) og R1505(?) for tvangstilpasning af filtrene inden signalerne ryger ind i de to FET'er.

Resten af kredsløbet på side 77 er bias af de to FET'er og de to dioder, som sørger for skiftet.

Vy 73

Ye Olde Radio Engineer

#22  25/01-21 22:17
Steen Jensen

Indlæg: 734
Svar til #21:

Tak for den fine forklaring !

Vedhæftede filer: Thumbs Up.jpg
