Simpel AF forstærker uden klik

Denne tråd er lukket for nye indlæg

#1  26/03-21 22:52
OZ1JHM
Indlæg: 154
Hej med jer

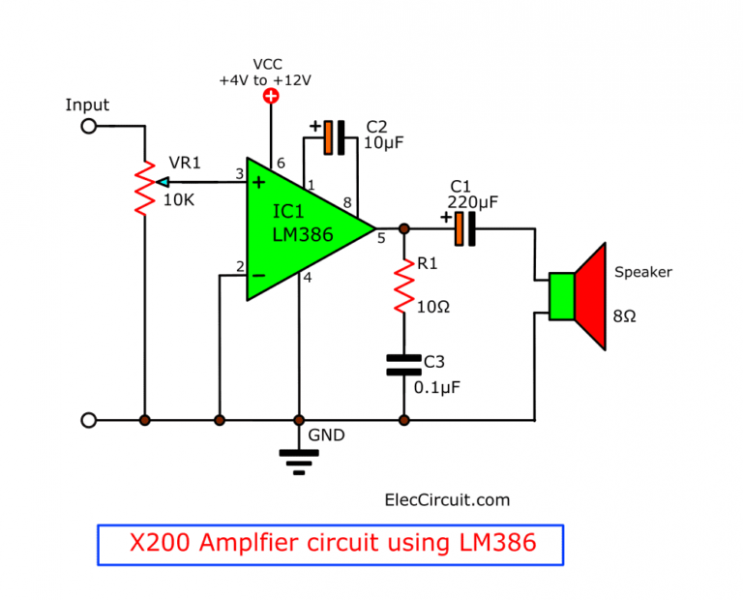

jeg sidder og roder med en ESP32 hvor jeg skal have en sinus tone ud på 550 Hz som er 20mS lang og samme pause .. Det er programmeret i DMA hvor den interne CW genrator fikser det uden brug af CPU. Så langt så godt... Nu skal jeg bare have lavet en simpel lille forstærker til at trække et par ørepropper, som IKKE laver klik. Jeg har prøvet med en LM386 men den klikker meget og det må være fordi at sinus svinger imellem 0 og 3.3 volt, og at jeg ikke har mulighed for at programmere en ramp op/ned funktion.

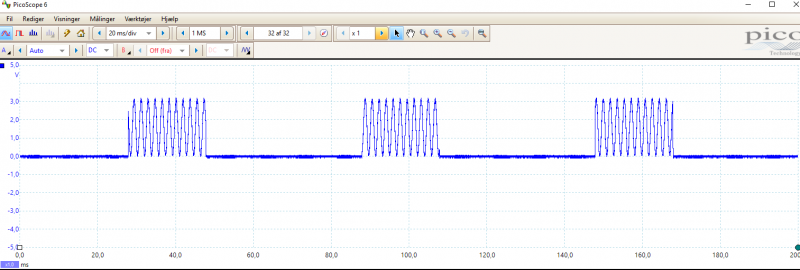

Se vedhæftede dump fra scope

Hvem har lige en nem løsning på et "klik" problem ?

OZ1JHM

Vedhæftede filer: klik.PNG
#2  27/03-21 03:45
søren/oz4zat
Indlæg: 632
Svar til #1:

Hej

Det kan du vist ikke gøre "simpelt".

For mange år siden lavede jeg nogle generatorer, som skulle opfylde de samme krav. Det løste jeg med et analogt filter med relativ højt Q - således blev signalet rampet op og ned.
Filteret simulerede og optimerede jeg vha et kredsløsanalyseprogram og det krævede lidt forsøg, før både jeg og kunden var tilfredse ;-)
(og så skal der bruges en op-amp og nogle 1 % komponenter - bøvlet i forhold til nogle liners kode i en processor ;-)

Men; er der ikke en audioudgang i den processor, som sidder i ESP32 ?
I så fald kunne du sample signalet, lægge det i memory og trigge afspilning af det i audioudgangen,

Et signal som som vist på dit foto vil altid "klikke" - ikke kun fordi det ikke starter ved nul men ved minus fullscale - skal det af øret opfanges som "klikløst", er man nødt til at rampe og ned.

/søren/4zat

----------
færdes også på http://rdeforum.dk

Redigeret 27/03-21 03:50
#3  27/03-21 07:54
Jan Anderschou
Indlæg: 380
Svar til #1:

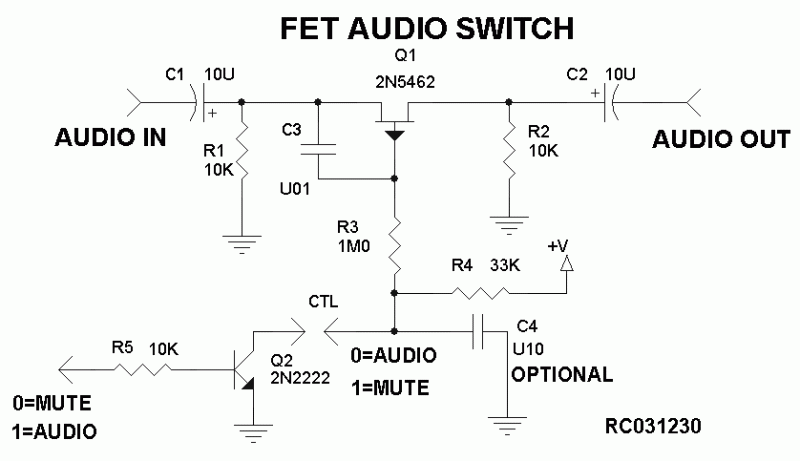

Jeg har tidligere arbejdet med en sådan løsning med en FET transistor som audio-gate.
Jeg har ikke lige diagrammet ved hånden, men det passer nu meget godt på den konstruktion jeg linker til her:
https://www.neatcircuits.com/audiosw/index.html

Ellers er der forskellige andre modeller derude, søg f.eks. på "Nosie gate".

----------
Vy 73 de OZ3QY Jan

Vedhæftede filer: asw8.gif
#4  27/03-21 07:55
Erik Skov Christensen
Indlæg: 1549
Svar til #1:

Du laver to signaler, det du har og et inverteret. Det du har level shifter du 3,3 V op, og så tager du signalet ud som differensen mellem det level shiftet og det inverteret signal . . . Så har du et signal som ikke skifter op og ned i DC middelværdi.

vh erik

Tilføjelse: Hvis princippet holder i virkeligheden (jeg er lidt i tvivl) så kan det måske laves delvis i software!

----------
Mest SWL :-)

Redigeret 27/03-21 08:53
#5  27/03-21 08:34
OZ1BPZ Claus Christiansen
Indlæg: 1914
Svar til #1:
Ganske simpelt.... Et trimmepot i serie med en lille elektrolyt hen over signalkilden.

Jeg har måttet gøre det på alle de gamle Yaesu radioer jeg har haft, for at kunne holde ud at have hovedtelefoner på.

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#6  27/03-21 11:15
Gert Mandrup, OZ4ZG

Indlæg: 463
Svar til #1:
Hej Hjalmar.

Prøv at bruge din LM386 som et aktivt båndpasfilter med de 550 Hz som centerfrekvens og den lave cutoff på 400 Hz, den høje cutoff på 700 Hz.
Så burde både DC komponenten og det ret højfrekvente klik forsvinde.

http://www.learningaboutelectronics.com/Article s/Bandpass-filter-calculator.php

Redigeret 27/03-21 13:25
#7  27/03-21 13:15
Hans-Jørgen Petersen
Indlæg: 147
Svar til #1:

Hej

Hvorfor gå til nul mellem de enkelte bursts?
Lad den blive på 1,5 Volt, og byg en ballanceret forstærker, så der ikke løber DC strøm i dine hørepropper.

Mvh
Hans-Jørgen

#8  06/04-21 13:18
Gert Mandrup, OZ4ZG

Indlæg: 463
Svar til #1:
Fik du løst problemet og kunne nogle af forslagene her i tråden bruges??

#9  06/04-21 18:58
OZ1JHM
Indlæg: 154
Svar til #8:

Hej

Sorry men jeg fik meget hurtigt hjælp på https://www.facebook.com/groups/DKElektronik/per malink/1616493138545189 og glemte helt at kigge her...

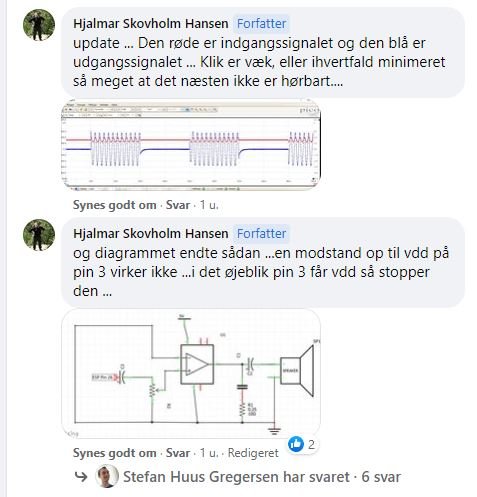

Det var ret simpelt ...og har du ikke adgang til facebook kan du se hvad det endte med på vedhæftede billede ...

OZ1JHM

Vedhæftede filer: fb.JPG
#10  06/04-21 19:17
Gert Mandrup, OZ4ZG

Indlæg: 463
Svar til #9:
Godt at høre. Det ser også pænt ud på scopet.
Det minder jo også en hel del om det jeg lige Googlede.

#11  06/04-21 19:33
Glenn Møller-Holst
Indlæg: 450
Svar til #1:

En dag kiggede søgte jeg på digikey.dk og fandt de krav som (små/IC) audio effektforstærkere burde kunne obligatorisk:

Depop [anti-klik ved tænd/sluk], Short-Circuit, Thermal Protection, lavt strøm/effektforbrug, min. 18V og fornuftig pris.

Fandt disse:
TDA7052A DIL8 1W 7mA bedst og også 8 ohm brokoblet 4.5-max.18V
TDA7052AT sot96A
TDA7056B SIL9 5W TDA7056B 9mA brokoblet 4.5-max.18V

Allerede forældet:
https://www.digikey.dk/product-detail/da/nxp-usa -inc/TDA7052A-N2-112/568-1138-5-ND/73575 2

Allerede forældet:
https://www.digikey.dk/products/da?keywords=TDA7 056B

Hovedgruppe:
https://www.digikey.dk/products/da/integrated-ci rcuits-ics/linear-amplifiers-audio/742

Ny søgning der opfylder kravene (incl. hulmontering, men lav strøm ikke tjekket) (der er en enkelt klasse D - resten er AB, kig især under funktioner):
https://www.digikey.dk/products/da/integrated-ci rcuits-ics/linear-amplifiers-audio/742?k =&pkeyword=&sv=0&pv69=411897&sf=1&FV=7%7 C17%2C7%7C2%2C7%7C250%2C7%7C3%2C7%7C6%2C 7%7C62%2C41%7C119900%2C41%7C119901%2C41% 7C119902%2C41%7C119903%2C41%7C119904%2C4 1%7C167739%2C41%7C167740%2C41%7C167741%2 C41%7C167742%2C41%7C167743%2C276%7C17418 5%2C276%7C202790%2C276%7C228741%2C276%7C 249319%2C276%7C267509%2C276%7C281314%2C2 76%7C284166%2C276%7C284171%2C276%7C29521 5%2C276%7C295217%2C276%7C295218%2C276%7C 295219%2C276%7C295220%2C276%7C295221%2C2 76%7C295225%2C276%7C295227%2C276%7C29522 9%2C276%7C295241%2C276%7C295244%2C276%7C 295258%2C276%7C297479%2C276%7C305506%2C2 76%7C305508%2C276%7C305511%2C276%7C30552 3%2C276%7C473914%2C276%7C74566%2C276%7C7 4570%2C276%7C74571%2C276%7C74574%2C276%7 C74577%2C276%7C74581%2C276%7C74587%2C276 %7C74591%2C276%7C74592%2C276%7C74598%2C2 76%7C74616%2C276%7C74617%2C487%7C103666% 2C487%7C103671%2C487%7C112635%2C487%7C11 6573%2C487%7C132520%2C487%7C138714%2C487 %7C139070%2C487%7C143931%2C487%7C143932% 2C487%7C143935%2C487%7C143936%2C487%7C14 4888%2C487%7C149467%2C487%7C155338%2C487 %7C159293%2C487%7C159295%2C487%7C159297% 2C487%7C184683%2C487%7C184686%2C487%7C19 4876%2C487%7C194878%2C487%7C195426%2C487 %7C197427%2C487%7C200231%2C487%7C203094% 2C487%7C215383%2C487%7C215387%2C487%7C21 5388%2C487%7C215389%2C487%7C215634%2C487 %7C215635%2C487%7C218085%2C487%7C219226% 2C487%7C222353%2C487%7C222354%2C487%7C23 3191%2C487%7C238801%2C487%7C238802%2C487 %7C238807%2C487%7C243976%2C487%7C253286% 2C487%7C263116%2C487%7C267646%2C487%7C26 7647%2C487%7C281391%2C487%7C281393%2C487 %7C483327%2C487%7C483331%2C487%7C74720%2 C487%7C74721%2C487%7C80365%2C487%7C87923 %2C487%7C87925%2C487%7C92583%2C1989%7C0% 2C-8%7C742%2C5%7C338052%2C5%7C338053%2C5 %7C338061%2C5%7C338118%2C5%7C338119%2C5% 7C338121%2C5%7C338122%2C5%7C338132%2C5%7 C338135&quantity=&ColumnSort=0&page=1&st ock=1&pageSize=25

----------
Glenn, OZ1HFT

Redigeret 06/04-21 19:42
#12  06/04-21 19:59
OZ1JHM
Indlæg: 154
Svar til #11:

Hej

Har lige fået 3 stks hjem af disse ...https://www.ebay.com/itm/PAM8610-Digital-Audio-A mplifier-Board-2-15W-Dual-Channel-Stereo -AMP-Class-D/293734291575

De virker perfekt..

OZ1JHM
