GPSDO, GPS Disciplined oscillator - hvad og hvor??


#1  24/04-21 11:41
Palle, OZ1KFC, Fyn

Indlæg: 235
Kunne godt tænke mig sådan en med 10 MHz output. Men hvor er det bedst at købe dem, og er der nogle typer man skal holde sig fra. Det er ikke noget jeg vil bruge mange penge på, så er noget kineser noget godt nok?? Jeg vil bruge den i forbindelse med en ganske almindelig frekvenstæller. Nogen der ved noget??

----------
Palle, OZ1KFC, QTH: Søndersø

#2  24/04-21 12:12
Kjeld Thomsen - OZ1FF

Indlæg: 514
Svar til #1:
Hvis man ikke vil bygge selv på basis af en god 10 MHz OCXO, så kan jeg anbefale GPSDO-er fra Leo Bodnar. De er ikke billige, men de virker og har rimeligt fine data samt kan programmeres mellem 400 Hz og 800 MHz.. Dermed er det muligt at spare de X-taloscillatorer, som man låser til 10 MHz.
Bruger flere af dem til mit udstyr på 1,3 - 47 GHz og det virker bare.

http://www.leobodnar.com/shop/index.php?main_pa ge=product_info&products_id=234

----------
OZ1FF
QRV 1,3 - 47 GHz

#3  24/04-21 12:42
Lars Peter Larsen
Indlæg: 647
Svar til #1:

Prøv at kaste et blik på det Danske RFzero print, inden du beslutter dig.

https://www.rfzero.net/

Vy 73 de oz1etp/Lars

#4  24/04-21 12:48
OZ1CT Bent Andersen

Indlæg: 116
Svar til #1:

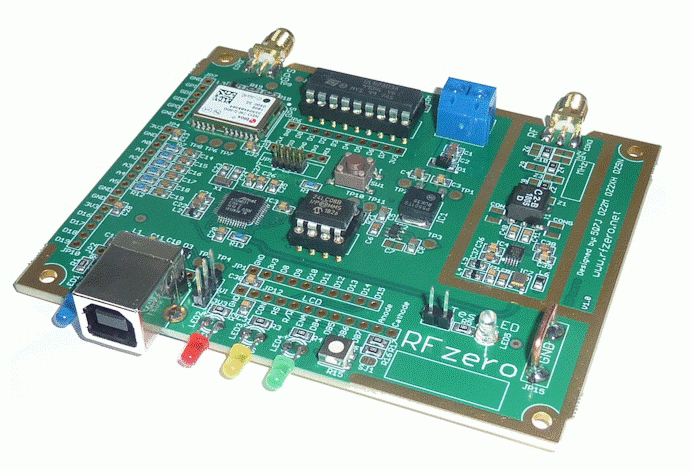

Jeg har købt lokalt i Danmark hos https://www.rfzero.net/ / OZ2M Bo
og den kan bruges til mange andre ting, hvis du har brug for det.

Jeg bruger 1 til min QO-100 transverter så den generere 2 frekvenser ud, og 1 til min 144mhz EME som så samtidig er koplet op til min Flex-6600
og den sidste jeg har er til et beacon-projekt

Vedhæftede filer: rf-zero.gif
#5  24/04-21 13:09
OZ6AI -Asbjørn
Indlæg: 597
Svar til #1:
Hej Palle.

Nu hvor loddekolben er erstattet af programeringskabel ---- kan du ---
hvis du vil køre en tur til Viborg - afhente min 10 MHz rubin normal U/B

Det er en ældre Efratom LPRO-101 med 24V strømforsyning og sinus/firkant omsætter.

Hvis du Googler - LPRO-101 DD6UJS - får du en fin historie.

Nøjagtigheden er 10-10 - ikke helt så god som en GPS disciplineret 10-12. - men jeg har brugt den, med godt resultat, (tror jeg nok) som ref. til min 26GHz Systron -Donner tæller.

Vy 73 // Asbjørn



Redigeret 24/04-21 13:13
#6  24/04-21 17:26
Kjeld Thomsen - OZ1FF

Indlæg: 514
Svar til #5:
Hej Asbjørn

Et fornemt tilbud.

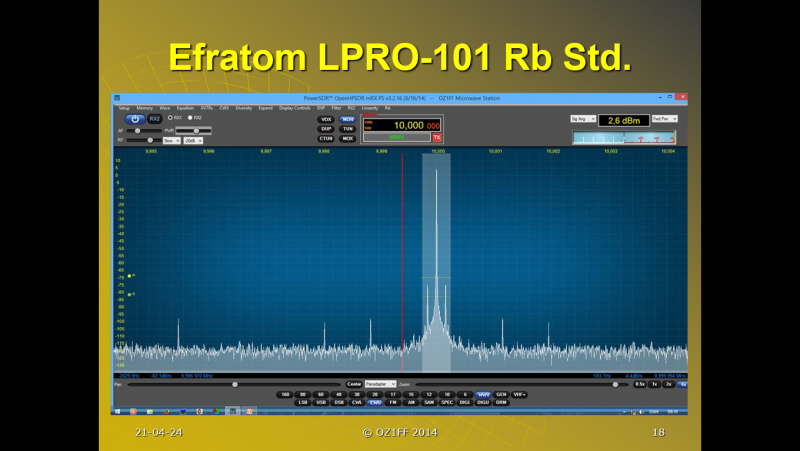

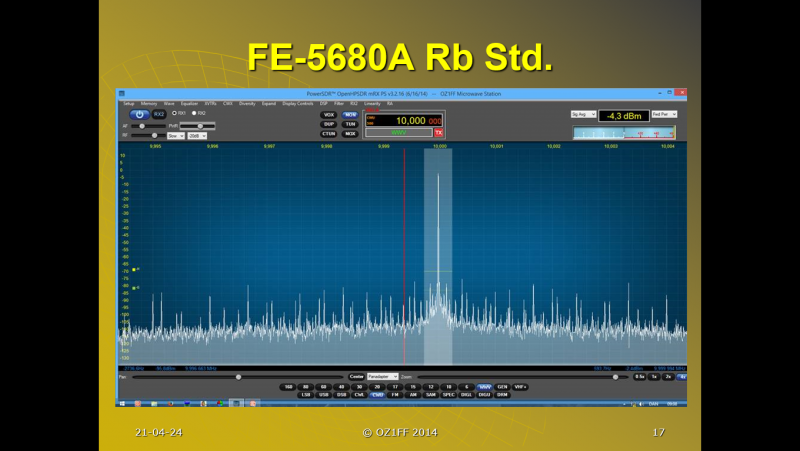

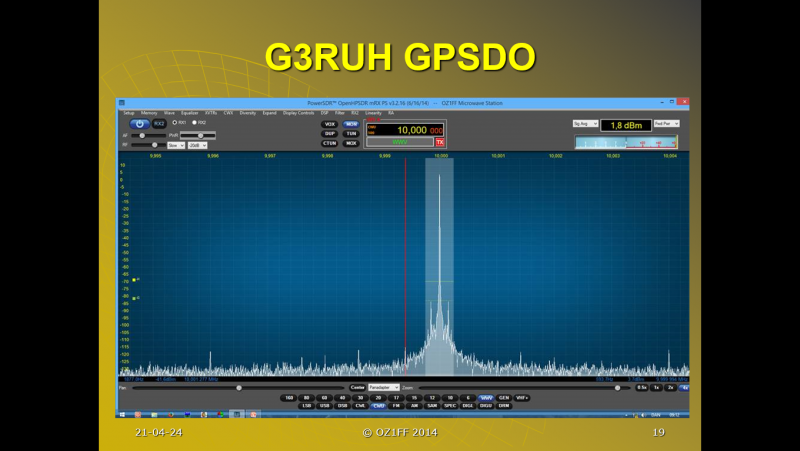

LPRO-101 hører til i den bedre ende hvad støjgulv angår. Den nævnte Leo Bodnar GPSDO ligner LPRO-101. Men der er forskel på Rb-Std. F. eks. kan FE-5680A ikke anbefales uden at signalet renses i et 10 MHz krystalfilter. Noget af det bedste amatørgrej er G3RUH's GPSDO.



----------
OZ1FF
QRV 1,3 - 47 GHz

Redigeret 24/04-21 17:30
#7  24/04-21 18:22
Ole Nykjær - OZ2OE
Indlæg: 35
Svar til #1:

For dem der vil prøve at bygge selv, kan jeg anbefale at at google: "Lars GPSDO". Udover et billigt GPS modul (fra Kina) skal der blot bruges to IC'er. Og så selvfølgelig en 10 MHz oscillator - og her ligger hele hemligheden! Uanset at oscillatoren er låst - og dermed ligger på den korrekte frekvens - så er korttidsstabiliteten af 10 MHz oscillatoren afgørende. Det gælder både hvis man køber eller bygger selv. 73 OZ2OE

#8  24/04-21 21:27
Jørgen Kragh
Indlæg: 405
Svar til mange:
Og man skal nok passe lidt på med de GPSDO'er der bruger Silicon Labs kredse. Når alt kommer til alt er de jo styret af et meget billigt krystal, og med alle de delere og PLL'er der sidder inden i kredsene, er det nok svært at få god korttidsstabilitet.

Korttidsstabilitet er det samme som fasestøj, så hvis man mulitiplicerer en oscillator med ringe korttidsstabilitet (meget fasestøj), så multiplicerer man også støjen med 20*log(n), hvor n er multiplikationsfaktoren.

Jeg ville bruge en rigtig god OCXO og så bygge noget rundt om den, f.eks. Lars'GPSDO.

Selv kører jeg med en VE2ZAZ GPSDO med en HP 10544A OCXO, og den har kørt 24/7/365 i 12 år nu.

vy 73

Jørgen
Old radar engineers never die, they just fade away according to the distance in the power of four

Redigeret 24/04-21 21:28
#9  25/04-21 09:37
Palle, OZ1KFC, Fyn

Indlæg: 235
Svar til #1:
Tusind tak for alle de interessante indlæg! Jeg må igang med at studere det, og se om jeg kan blive en lille smule klogere...

----------
Palle, OZ1KFC, QTH: Søndersø

#10  25/04-21 10:41
Kjeld Thomsen - OZ1FF

Indlæg: 514
Svar til #8:
Hej Jørgen

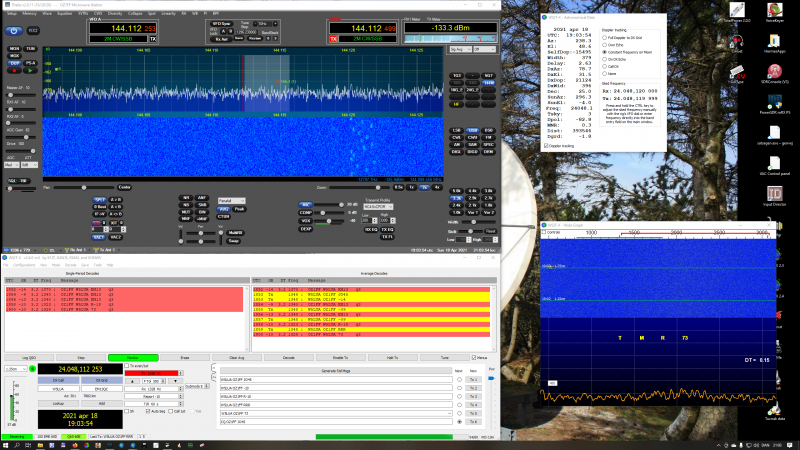

Enig med dig i, at GPSDO-er basereret på SiS kan se suspekte ud på grund af det, du nævner. Men så er det altså heller ikke værre. Leo Bodnar (LB) specificerer fasestøj og mange har målt, at det holder. Men man skal være opmærksom på, at disse leverer firkantsignaler helt uden filtrering. P.t. bruger jeg en LB GPSDO med 2 udgange på 10 MHz til at låse 4 oscillatorer via 2 BNC-T helt uden filtre eller problemer af nogen art. Det eneste, som jeg ikke låser er LO-en i 144/28 MHz XVTR-en, hvor der anvendes en 116 MHz X-taloscillator ned ekstremt lav fasestøj, hvilket er vigtigt på grund af de høje signalniveuer, som f.eks 10 GHz beaconen DB0GHZ 160 km væk kan levere, når der er seaducting. Har målt op til S9+40 dB(Rigtige S-grader og dB!). Hvis ikke jeg reducere gain på 28 MHz SDR-er, så kan det give ADC overload. Da alle mine andre oscillatorer er låst, så kan jeg fint leve med de +/- 10 Hz afvigelse, som denne oscillator giver mig på båndene op til 24 GHz. På vedhæftede billede er det W5LUA, som ligger ca. 650 Hz for højt, og ikke mig :-).

På 47 GHz anvender jeg en LB GPDSO på 122,25 MHz, som multipliceres 384 gange. Jeg har kørt /P med andre stationer bare få meter ved siden af mig uden at jeg med mine 80 mW har blokeret de andres modtagere.

----------
OZ1FF
QRV 1,3 - 47 GHz

Vedhæftede filer: 2021-04-18 (2).png
Redigeret 25/04-21 10:43
#11  25/04-21 11:21
OZ6AI -Asbjørn
Indlæg: 597
Svar til #6:
Hej Kjeld - Ole - Jørgen .

Mange tak for jeres interessante indlæg -

Min frekvenstæller er en ca. 40 år gammel (købt billigt som defekt) Systron-Donner 6054B med opt.13 oscillator +/-5 10-10 nøjagtighed.

Citat "med godt resultat -tror jeg nok" - målinger på 10,368,xxx GHz puckoscillator giver nøjagtig samme udlæsning -uanset jeg bruger den indbyggede oscillator eller LPRO-101 referencen.

Jeg har ingen mulighed for at afgøre - om puckoscillatoren eller referenceoscillatorerne er --- off frekvens - korttidsstabile - eller fasestøjer? - men noget tyder på, at den indbyggede 10 MHz oscillator er nøjagtig og OK - derfor har jeg ikke gavn af LPRO-101 referencen.

God søndag!
Vy 73 // Asbjørn




Redigeret 25/04-21 11:30
#12  25/04-21 12:57
Jørgen Kragh
Indlæg: 405
Svar til #10:
Hej Kjeld

Jeg siger ikke, at det ikke kan lade sig gøre. Man skal bare være opmærksom på det. Og det er rigtigt at både Leo Bodnar og OZ2M/OZ5N har gjort rigtig meget i den henseende i deres GPSDO hhv. RF Zero.

En anden udfordring i de oscillatorer er close-in spurii, og de en måske værre end fasestøjen. Men det er er en helt anden snak, og nu må det ikke blive for teknisk, og vi har vel også kogt suppe nok på Palles udfordring mm.

Herligt med noget teknik og ikke alt muligt andet ævl og kævl.

vy 73 og go' søndag

Jørgen

Redigeret 25/04-21 12:58
#13  25/04-21 21:39
Carsten F
Indlæg: 1
Svar til #1:
Denne for "god kritik" på time-nuts.
https://www.ebay.com/itm/254609356856

Faktisk billigere her (er ret sikker på at fluke.l og amoj er samme sælger)
fluke.l har et godt ry hos time-nuts.
https://www.ebay.com/itm/293878344715


Samme uden kasse (bemærk 6v) , og du behøver et 50pol til 2.5mm print
https://www.ebay.com/itm/303377095479


Carsten


Redigeret 27/04-21 19:56
