S-TOG forstyrrelser 27MHz ??


#1  03/05-21 21:44
Thomas Scherrer OZ2CPU

Indlæg: 114
har nogle HF antenner og bor i nærheden af S-Tog ?
prøv at trimme ind og lyt på CW, 27.0933 MHz
og check om der kommer noget ? hver gang toget køre forbi.

Redigeret 04/05-21 19:54
#2  03/05-21 22:14
Gert Mandrup, OZ4ZG

Indlæg: 457
Svar til #1:
Der kommer ikke så mange S-tog forbi min QTH, her på Midtsjælland, men 27.095 MHz er nævnt i tabel 1, her:

https://www.intechopen.com/books/modern-railway- engineering/advanced-train-positioning-c ommunication-system

#3  03/05-21 22:24
Erik Skov Christensen
Indlæg: 1536
Svar til #1:

https://www.retsinformation.dk/eli/lta/2020/1701 Se bilag 5 afsnit 35, 36 og 37.

vh erik

----------
Mest SWL :-)

#4  03/05-21 23:06
Martin Andreasen
Indlæg: 4
Svar til #1:
Hej Thomas.

Der kan være noget om det.

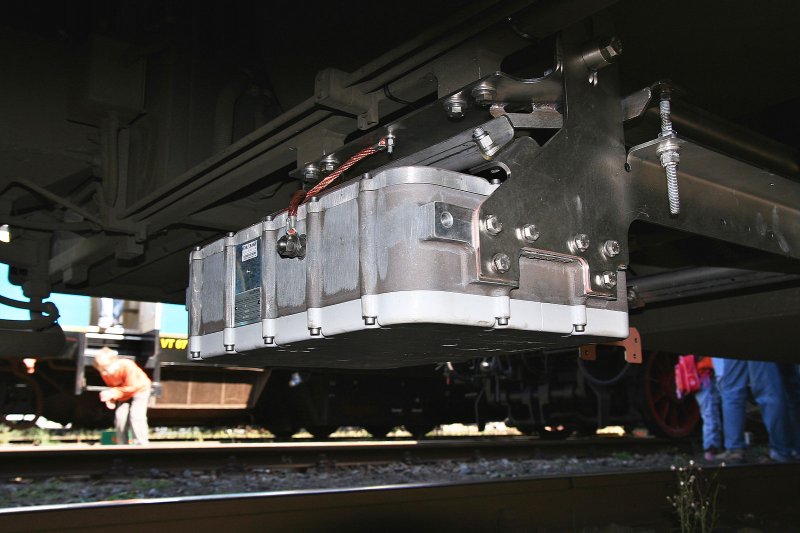

Under toget er der en baliseantenne der arbejder/sender et sted på 27 MHz

#5  03/05-21 23:09
Hans-Jørgen Petersen
Indlæg: 145
Svar til #1:

Hej Thomas

Det er energioverførsel til Eurobalise systemet.

"The downlink uses an amplitude modulation on the 27.095 MHz frequency. This frequency is used to power the passive balises (it is the intermediate channel 11A in CB radio)"

https://en.wikipedia.org/wiki/Eurobalise

Mvh
Hans-Jørgen

Redigeret 03/05-21 23:10
#6  04/05-21 11:03
Thomas Gosvig
Indlæg: 77
Svar til #1:

Hej.

Jeg bor under 1 Km fra Ballerup S-tog station, og har vel 200m til nærmeste spor.
Jeg har optaget en lille video som viser hvad jeg oplever her på de frekvenser.
https://www.dropbox.com/s/laxnbkh9x3h2n0q/Knas%2 0p%C3%A5%2027%20MHz.mp4?dl=0

Jeg har dog udvidet spørgsmålet lidt, da jeg har en infam knassen på hele 27 MHz båndet.
Jeg har holdt godt øje med denne knassen i et stykke tid, da jeg er lidt bekymret for både 12m og 10m her.
Men som man tydeligt ser på min video, starter støjen først på 25.100 MHz og slutter lige netop på 27.900 MHz.
Det virker som om det er en styring, som bevist er lagt i dette frekvensbånd, og derfor holder sig pænt inden for 27 MHz båndet, og breder sig derved ikke hhv. ned eller op i amatørbåndene.

Det lyder lidt som tændingsstøj fra en knallert i tomgang, men har en tendens til at stige i (knase)frekvens, i takt med det nærmer sig båndgrænserne.

Har nogen et bud på hvor pokker det kan komme fra?
Er det mon også S-banen?
Det er svagere på alle mine retningsantenner, og jeg syntes ikke at kunne få en entydig retning.
Antennen det her er modtaget kraftigst på, er en vertikal.
…og joo, min noiseblanker kan godt tage det meste, men dog ikke det hele.

Det er vist et hårdt plaget bånd i visse områder.

Thomas/OZ1JTE

#7  04/05-21 11:28
OZ1BPZ Claus Christiansen
Indlæg: 1892
Svar til #6:
Det kan være mange ting men minder noget om en plasmaskærm.

Det kan ganske sikkert pejles med en magloop, og jeg vil tro en noisephaser kan eliminere den helt.

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#8  04/05-21 12:19
Michael Wehnert
Indlæg: 37
Svar til #alle:

Hvis I er interesserede er her link til et CEPT dokument om "støjsenderen" ;) som sidder i bunden af togsæt både på S-banes CBTC sysstem og på fjernbanens ERTMS system
Der sidder en Eurobalise sender i hver tog ende som konstant spørger efter "kilometerstens" data fra de passive antenner der bliver udlagt i sporet.
Da al energi kommer fra togmaskinens "CB" transmitter er der nok lidt power på ;) Det er så meget så det er forbudt at arbejde under et tog med mindre udrustningen et slukket..
Og så lige en bonus info - I fjernbane ERTMS er togsættene også udstyret med en 10GHz sporstrengs radar - Den tæller såmænd bolte i svellerne. Formål at kende tilbagelagt afstand, som ekstra sikkerhed..


Redigeret 04/05-21 12:20
#9  04/05-21 12:47
OZ1BPZ Claus Christiansen
Indlæg: 1892
Svar til #8:
Du milde himmel... jeg har været med til at lave prototyperne til det udstyr uden at vide det :-)


Det der sidder i bunden af kassen blev kaldt "antenneplader"..

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#10  04/05-21 15:36
Martin Andreasen
Indlæg: 4
Svar til #8:
Jep.
På S-tog har baliseantennen en respektafstand på minimum 65 cm

#11  04/05-21 15:58
Bjarne Johansen
Indlæg: 12
Svar til #6:
hej thomas jeg har ikke noget støj fra banen og jeg er ca.75m fra banen hørre fint det på kanal 9 når toget kørre forbi 73, bjarne oz8on

#12  04/05-21 19:53
Thomas Scherrer OZ2CPU

Indlæg: 114
Svar til #11: så prøv at lytte på kanal 11A
når toget suser forbi..

Mange tak gutter for alle jeres svar, super med så meget brugbart viden.
