Overspændingsbeskyttelse af 13.8V strømforsyning?

Denne tråd er lukket for nye indlæg

#1  29/11-21 15:00
Christian Nicolaisen
Indlæg: 218
Jeg kunne godt tænke miig at lave en pverspændingsbeskyttelse af min af min gode gamle liniær strømforsyning.

Den lettelste ville vel være en 15V kraftig zenerdiode på tværs af udgangen som knalder sikringen hvis spændingen kommer op på de 15V?

Det næst letteste er vel hvis man kunne købe et færdigt modul?

Eller findes der et byygresæt?

Eller et diagram så man skal starte fra bundet og bygge op.

vy 73 de OZ1KFY

#2  29/11-21 15:16
OZ1BPZ Claus Christiansen
Indlæg: 2146
Svar til #1:
Du skal have bygget dig en såkaldt crowbar.

Jeg mener OZ0PC har dem som Kit.

----------
OZ7CC /OZ1BPZ / 5P1CC


Redigeret 29/11-21 16:36
#3  29/11-21 15:56
OZ8AE Jørgen Christensen
Indlæg: 38
Svar til #1:
Hej Kristian OZ1KFY

På brugtgrej har en John Saurberg annonceret for forskelligt tilbehør.
Der er også en lille enhed, en overbeskyttelse, som du kan sætte efter din strømforsyning.

Prøv at se her:

http://oz0pc.dk/

http://oz0pc.dk/pdf/crowbar-3_datablad.pdf

Jeg har bygget en efter OZ- vist nok fra firserne.
Vil gerne lede artiklen frem, så du kan se, om du vil lave den i stedet.
Men dette er en her og nu løsning.

73 Jørgen OZ8AE



#4  29/11-21 16:31
Mogens Kristiansen
Indlæg: 71
Svar til #1:
Det kan en experimenterende radioamatør sagtens selv bygge.

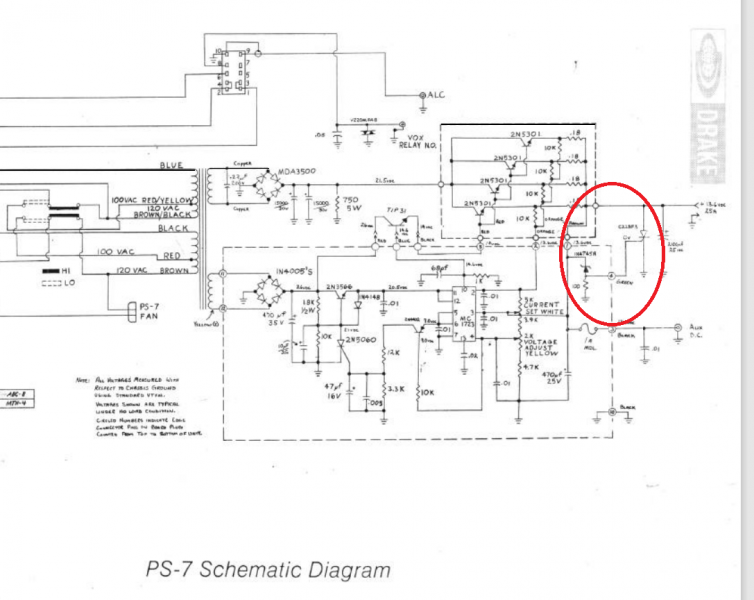

Drake bruger det også i deres PS-7, se venligst vedlagte diagram, lige til at efterbygge. Kun 3 komponenter !
Vy 73
OZ1CXX, Mogens

Vedhæftede filer: crowbar.png
#5  29/11-21 17:32
Erik Simonsen
Indlæg: 107
Svar til #1:
HEJ BRUG EN ZENER DIODE OG EN GOD TYRISTOR.
HUSK AT DIMENSIONERE SIKRING . SÅ SKIDTET AFBRYDER.
KØRER MED DET I 3 FORSYNINGER VIRKER BARE.

DET ER EN BILLIG SIKRING FREM FOR AT SKULLE ANSKAFFE EN
NY STATION..

HUSK SELV OM MAN ANSKAFFER EN ORIGINAL ICOM ELLER KENWOOD
ELLER ANDEN TYPE SÅ ER DER INGEN GARANTI FOR AT DER ER
OVER SPÆNDINGS BESKYTTELSE I DEN..

VY 73 DE OZ1KVB ERIK

----------
Let your fingers talk .
cw is like ft8 but for men !

#6  29/11-21 18:32
OZ1JZS / OZ6MR
Indlæg: 569
Svar til #1:
Denne bruger jeg.

----------
Mvh.
Michael
OZ1JZS / OZ6MR

Vedhæftede filer: crowbar.pdf
#7  30/11-21 08:24
OZ1BPZ Claus Christiansen
Indlæg: 2146
Svar til #6:
Hvad er det for en scr du har brugt ?

----------
OZ7CC /OZ1BPZ / 5P1CC


#8  01/12-21 20:03
Christian Nicolaisen
Indlæg: 218
Svar til #6:

Hej
Tak for info :-)
Hvad for en type tyristor bruger du og er den evt. monteret på en køleplade?

M.v.h.
Christian

#9  01/12-21 22:51
OZ1DKE, Jan

Indlæg: 133
Svar til #8:
Hvis jeg ikke tager meget fejl, er der ingen grund til at montere thyristoren på en køleplade - når den fyrer, vil der ligge en meget lille spænding over den indtil sikringen takker af og dermed en meget lille effekt.

Jeg fandt en variant for nogle år siden (se nedenfor). Den klarer også jobbet men er dimensioneret til 25 A...


----------
Vy 73 de OZ1DKE, Jan.

Vedhæftede filer: Crowbar.pdf
Redigeret 01/12-21 22:52
#10  02/12-21 08:57
Dan Andersen
Indlæg: 429
Svar til #1:
du skal bare være sikker på at din PSU er kortslutnings sikret !!, ellers skal du skifte sikringer hele tiden

Dan

----------
livet leves med små effekter !!

Redigeret 02/12-21 08:59
#11  02/12-21 10:44
OZ1BV, Brian

Indlæg: 170
Svar til #10:
I dette tilfælde gætter jeg på at overspændingsbeskyttelsens opgave er at redde radio mm. i det tilfælde at serieregulatoren kortslutter. Det har jeg set flere tilfælde af.

De "crowbars" der refereres til har jeg lavet flere af og bygget dem ind i PSU'en. Den 100nF kondensator som er monteret så jeg gerne reduceret til 1 - 10nF. Det er rigelig fint til at forhindre HF nedslag i at trigge, men det reducerer reaktionstiden.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Redigeret 02/12-21 10:53
#12  04/12-21 21:03
Glenn Møller-Holst
Indlæg: 721
Et bedre "crowbar" design - serieregulatoren "skånes", men der skal sættes en diode over serieregulatoren i spærreretningen, så den ikke får omvendt spænding. Der er jo typisk større kondensatorer både lige efter serieregulatoren - og i udstyret som spændingsforsynes. (Hvis "crowbar" aktiveres mens en akkumulator lades, kan der ske "slemme" ting og sager - sæt også en passende sikring i serie med akkumulatoren (eller blot med udgangen)!):

SCR Thyristor Crowbar: overvoltage protection circuit:
https://www.electronics-notes.com/articles/analo gue_circuits/thyristor-scr-triac/overvol tage-protection-crowbar-circuit.php
backup:
https://web.archive.org/web/20210428123704/https ://www.electronics-notes.com/articles/an alogue_circuits/thyristor-scr-triac/over voltage-protection-crowbar-circuit.php
Citat: "...
As a silicon controlled rectifier, SCR, or thyristor is able to carry a relatively high current - even quite average devices can conduct five amps and short current peaks of may be 50 and more amps, cheap devices can provide a very good level of protection for small cost. Also voltage across the SCR will be low, typically only a volt when it has fired and as a result the heat sinking is not a problem.
..."

Se illustration - justerbar "crowbar" med TL431 - ingen skæve zenerdioder er nødvendig. Der må ikke sættes højere kapacitans end ca. 6nF over TL431 udgangen - ellers bliver den ustabil (se i databladet - varierer med producent). En passende kondensator sættes istedet over indgangen og stel (over R2):
https://en.wikipedia.org/wiki/Crowbar_(circuit)
https://commons.wikimedia.org/wiki/File:Crowbar_ Circuit.jpg
TL431 og LM431 fås i TO-92 hus:
https://www.ti.com/product/TL431
https://www.ti.com/product/LM431
Fx her:
https://www.vejle-rc.dk/produkter/228-spaendings regulatorer/2597-3-36v01a-spreg-to92---- --/

Formål med beskyttelsesdioder både over serieregulatoren - og over udgangen - se (pdf/papir)-side 8:
https://www.sparkfun.com/datasheets/Components/L M7805.pdf
backup:
https://web.archive.org/web/20211012145215/https ://www.sparkfun.com/datasheets/Component s/LM7805.pdf

----------
Glenn, OZ1HFT

Redigeret 04/12-21 21:49
