Fjernovervågnig af remote station

Måske har du læst min artikel i OZ #6?

Jeg har brug for at fjernovervåge

1. Temperaturen

2. Den relative luftfugtighed

3. Batterispændingen

Findes der et system, der er lettere at sætte op og håndtere end LoRa?

Der er WiFi, som ikke bruges, og mulighed for kablet forbindelse til internettet.

OZ8ZY Jørgen

Svar til #1:
Hej Jørgen.

Måske et vildtcamera med WiFi der kigger på analoge instrumenter, termometer - hygrometer - voltmeter, anbragt ved siden af hinanden - er en løsning ?

Vy 73 // Asbjørn

Svar til #1:
Måske du kan løse det med sådan en her:

https://profort.com/multiguard/multiguard-techni c-io/

Jeg har brugt en tidligere model til overvågning af temperatur/fugt og batterispænding samt styring mellem 2 batteripakker til forsyning af en TV GAP-filer i et fjeld i Grønland

/Daniel

Svar til #1:
Vi bruger et sådan system på jobbet. Jeg finder ud af hvor de kan købes og vender tilbage. De købes i udlandet men inden for EU. Vi bruger dem til at monitorere batterispænning samt temp i vores installationer. De er blot koblet til netværk

Svar til #1:
Hej Jørgen

Hvis man er lidt Arduino fiks på fingerne, så ligger det lige til højrebenet for en NodeMcu Wemos ESP8266 og en sensor, eksempelvis Bosch BME280.

Jeg vil gætte på undder 100,- for dimserne samt noget programmerings timer her i den kolde vinter :-)

Du er velkommen til at sende mig en PM, såfremt du ønsker mere information.

Hilsen
Nils

Svar til #2:

Det har jeg overvejet, Asbjørn, men vildtkameraer, jeg har set, har for ringe billedopløsning til at instrumenterne kan aflæses.

Vy 73 de OZ8ZY Jørgen

Svar til #3:

Hej Daniel

Tak for input. Ligner meget den Remoterig webswitch, som jeg allerede bruger.

Jeg har brug for at få information retur fra radiohytten, jeg styrer allerede diverse enheder via nettet (se min artikel i OZ #6).

Informationen kan også opsamles af et overvåningskamera, som vildtkameraet Asbjørn forslår, men for det første skal kameraet have høj opløsning, og for det andet skal det have et såkaldt close up objektiv. Nu begynder det at blive dyrt.

Der må være en nemmere løsning, fx. en hvor jeg kan browse en hjemmeside med de ønskede informationer. Det kan man i LoRa systemet, men det har jeg slet ingen erfaringer med.

Vy 73 de OZ8ZY Jørgen

Svar til #4:

Hej Palle

Det glæder jeg mig til at høre mere om.

Vy 73 de OZ8ZY Jørgen

Svar til #1:

Jeg ved ikke hvordan dit remote setup er. Men du har selvfølgelig adgang til en modtager remote. Hvis du bruger dine diverse målinger på stedet til at styre/modulere en lille svag målesender, f.eks på 11 meter båndet. Altså f.eks bruge din temperatur til at styre senderfrekvensen, så vil du kunne aflæse din temperatur på din remote modtager ved at aflæse målesenderens frekvens. Du kan så skifte langsomt mellem de måle prober du har og lægge en pause ind så du kan se hvornår cyklussen starter forfra. Med lidt kalibrering kan man få senderen til at følge f.eks temperaturen, så 32 grader svarer til 27,0032 MHz 10 grader 27,0010 osv.

Princippet har jeg fra den måde vejrballon fungerede på i 70'erne

Håber min beskrivelse giver mening!?

vh erik

Svar til #9:

Hej Erik

Om mit remote setup kan du læse i OZ #6.

Tak for dit forslag. Din beskrivelse giver bestemt mening, men er for kompliceret nu om stunder. Den nemmeste løsning bliver nok en webcamera løsning, men her består opgaven i, at arealet, som objektivet skal dække, ikke er stort, ca. størrelse A5.

Vy 73 de OZ8ZY Jørgen

Svar til #10:

Ok. Du skrev noget om en dyr nærlinse. En forsats linse til næroptagelser er bare en almindelig brilledioptri. Dvs hvis nærmeste skarpheds afstand er f.eks 80 cm og du sætter en +1 dioptri foran så bliver nærmeste skarpheds afstand 40 cm, +2 giver 20 cm (1+1) +3 10 cm osv. Forskel på dyr og billig er coating og skarpheden. Du har måske haft et kamera med en sådan næradapter, de var udbredt til søger kamera mv. Jeg bruger ofte en simpel lup foran en mobiltelefon kamera hvis det kniber med skarphedens indstillingen ved næroptagelser.

vh erik

Svar til #1:

Hej igen Jørgen

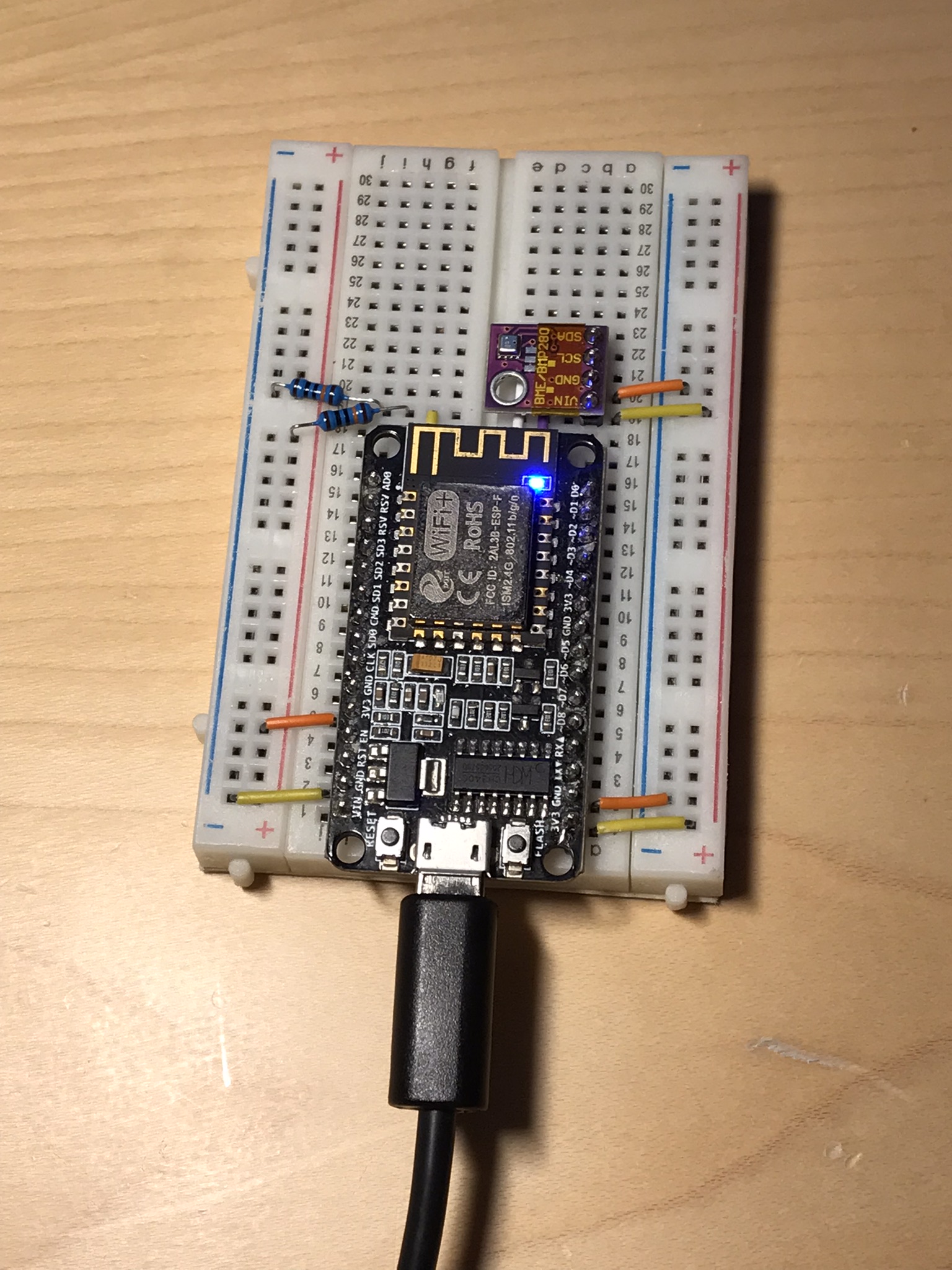

Så fik jeg en times tid i radioværkstedet, så her er mit bud på, hvordan man nemt og billigt kan lave en fjernaflæst overvågningsenhed jævnfør din kravspecifikation.

Hvis du køber stumperne i Danmark, eksempelvis hos arduinotech.dk, så er der for knap 250,- men det kan nok gøres lidt billigere, hvis du eksempelvis er gode venner med Aliexpress, Bangood eller ebay.

https://arduinotech.dk/shop/nodemcu-lua-wifi-v3- esp-12e-esp8266/
https://arduinotech.dk/shop/bme280-high-precisio n-temperature-humidity-pressure-sensor/
https://arduinotech.dk/shop/breadboard-jumper-wi re-140stk/
https://arduinotech.dk/shop/breadboard-830-point s/

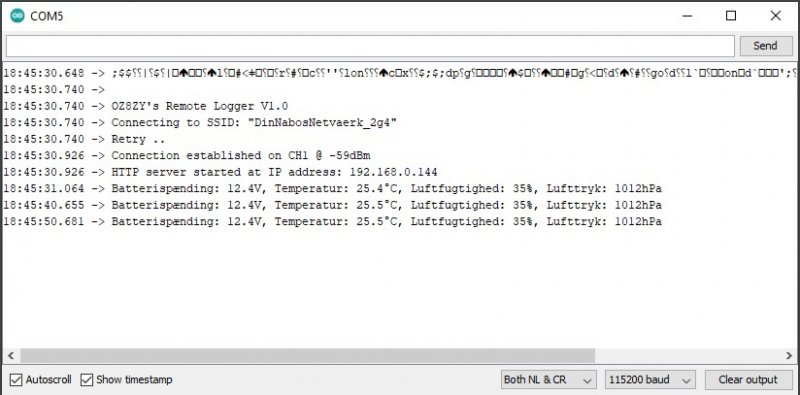

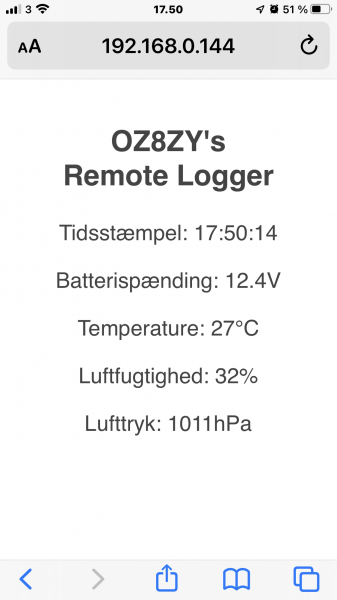

Enheden kobler sig på det trådløse internet, og fra sin egen web server, kan du aflæse tidsstempel, batterispænding, temperatur, luftfugtighed og lufttryk..

Det er nok ikke helt så “bulletproof” som løsningen fra OZ6AI -Asbjørn og Daniel Buch - OZ8AES, men prisen taget i betragtning, så er der bestemt en mulighed her, og vi er vel radioamatører med hang til at udforske viden fra vores hobby. Fordelen er at du/vi kan udvide den med yderligere funktioner hen af vejen, eksempelvis få en email ved døråbning, grænseværdier for temperatur og batterispænding, osv…

Da jeg hverken er uddannet embedded programmør, eller har det mørkesorte belte i C, så vil jeg undlade at dele kildekoden til projektet her i forummet, men sender gerne projekt til dig og hjælper dig videre med løsningen såfremt du giver lyd fra dig. Der skal nok lige laves lidt fejlhåndtering i koden i forbindelse med net svigt osv…

Svar til #1:
Hej Jørgen,

Jeg bruger denne vejrstation:
www.netatmo.com/da-dk/weather/weatherstation der måler temperatur og luftfugtighed. Vindmåler kan fås til den.

Min 13,8 V både måles og styres af
www.westmountainradio.com/product_info.php?products_id=rr_4005i_opt
Den har indbyggede automatsikringer og man kan remote tænde og slukke for hvert af de 5 kredsløb og dermed resette udstyret. Et must for en remotestation hvis man vil spare køreture. Man kan aflæse det aktuelle strømforbrug for hver kreds.

Endelig er et (eller flere) webcam rart at have, men det skal være full HD som du selv er inde på. Der er masser på markedet med webserver og Wifi.

73, Palle, OZ1RH.

Svar til alle interesse:

Tak for de mange gode forslag. Foreløbig har jeg bestilt dette board:

http://digital-measure.com/html/tcp_voltmeter_v 13.html

der koster knap 500 kroner.

Den relative luftfugtighed er ikke med her, men den får jeg allerede gennem den LoRa løsning, som OZ6MJ Mads har kørende som forsøg i radiohytten.

Strømforbruget er en vigtig parameter, og jeg har derfor ændret på opstillingen, hvilket har reduceret standby forbruget til ca. 6 W svarende til ca. 55 kWh om året. Batterierne er udskiftet til fire nye 12 V 90 Ah pure GEL, og jeg har mulighed for at udvide med flere solpaneler. I denne mørke tid kommer energien fra vindmøllen, solpanelerne giver meget lidt.

Jeg studerer nu de forskellige forslag og vender tilbage her med en opdatering. Det glæder mig virkelig, at så mange følger mit projekt. For tiden kan jeg på grund af al julebelysningen ikke køre HF fra min hjemme QTH, så det er en drøm at køre remote.

Vy 73 de OZ8ZY Jørgern

Svar til #12:

Hej Niels

Dit forslag tiltaler mig, men jeg har overhovedet ingen erfaring i Arduino løsninger.

Måske tager jeg med tak imod dit forslag om at medvirke til en god løsning.

Vy 73 de OZ8ZY Jørgen

Svar til #13:

Hej Palle

Ja, nogle gange kan man ikke se skoven for bare træer. Selv har jeg Netatmo vejrstation, inde- og udendørs sensor, samt anemometer og regnmåler. Deres app er meget brugervenlig, og man kan se data historik fra sine sensorer samt andres Netatmo vejrstationer.

Dog er jeg ikke så imponeret over rækkevidde mellem basen og de eksterne enheder. Og ja, jeg er bekendt med metal i væggene, alufolie i vinduerne osv, ligesom jeg har prøvet at stå på et ben medens jeg satte det op, flyttet rundt på det, kaste salt over venstre skulder medens jeg havde 2 kastanjer i højre lomme, da jeg stod på en glas skammel med en sølvpapirs hat på hovedet :-) Har du observeret problemer med rækkevidden på din vejrstation Palle?

Et andet problem er, at den udendørs sensor ikke holder til det danske klima. Faktisk har jeg et svar fra Netatmo support, der anbefaler mig, at sætte sensoren i et beskyttet miljø og gerne under et halvtag op af en tør mur. Hmm ok, man fabrikerer da ikke paraplyer som ikke tåler vand? Forhandleren erstattede dog den udendørs enhed begge gange batterierne skulle udskiftes, men deres regnmåler virker fint nu på 4 år :-)

Jeg håber ikke jeg bryder reglen vedr. afsporing fra trådstarten, da dette kunne være relevant for Jørgen, såfremt han vil prøve Netatmo løsning. Alternativ må forum politiet jo komme efter mig, og så må vi tage diskussionen i en Netatmo tråd eller via en PM

Netatmo laver i øvrigt også FullHD kamera, såfremt man vil være i samme familie.

Svar til #15:

Hej Jørgen

Helt i orden, vi har jo heldigvis hver især vores forskellige interesseområder inden for amatørradio hobbyen så “No bad feelings” der.

Jeg spekulerer dog på, om det var muligt at sende en enhed ned til test på din remote station? Jeg skal nok lave det så brugervenligt som muligt, eller guide dig igennem setup.

Svar til #1:
kik på sonoff
dan

Svar til #12:
nils ..Det er ægte ham spirit det der ;o)

Jeg har brugt en arduino mega og en w5500 til at styre mine antenne / rig omskiftere remote .... http://oz1jhm.dk/content/arduino-remote-switch- box

samt til at styre rotor remote ... http://oz1jhm.dk/content/k3ng-rotator-controlle r-ethernet

Det fede med ESP eller Arduino er at man bare bygger på efterhånden som behovet opstår.

Og hvis du bruger arduino eller ESP kan du selv ændre portnummer så du ikke konflikter med andet der kører på den remote IP adresse som du har.

Svar til #16:
Hej Nils,

Jeg har ikke problemer med rækkevidden af Netatmo. Hjemme har jeg udover hovedstationen i køkkenet 3 ekstra indendørs målepunkter: stuen, kælderen og 1. sal. Udendørs har jeg regnmåler, vindmåler samt selvfølgelig den medfølgende outdoor unit. De sidder nu kun ca. 10 m fra hovedstationen.

I campingvognen til OZ5W i Gyrstinge har jeg også et sæt Netatmo. Der er heller ikke problemer med rækkevidden, men afstandene er ikke ret store der.

Desværre har jeg også oplevet problemer med en outdoor unit, der kun holdt et årstid, men Jørgen behøver ikke at måle temperaturen udendørs. En vindmåler er nok mere interessant, antenner falder nogen gange ned i blæsevejr...

73, Palle, OZ1RH,

Svar til #20:
Godmorgen Palle

Tak for info, jeg må prøve med 3 kastanjer, dobbelt sølvpapirshat og en 5 benet glasskammel, eller også har jeg blot en mandags indendørs model ;-)

Ja, vindmåleren er et fedt produkt uden bevægelige dele.

Hilsen
Nils

Svar til alle:

Jeg har nu bestilt web-kameraet, som Svend D. anbefaler og et TCP/IP board til måling af spændinger og temperatur.

Hvis det kommer til at virke, er jeg dækket ind. I hvert fald i første omgang. Men Niels Thøgers Arduino forslag er så interessant, at jeg måske prøver det også.

Fordelen ved web-kameraet er, at jeg foruden at kunne læse displayet på de to DC-metre også kan læse displayet på transceiveren. Det forholder sig sådan, at Remoterig ikke transmitterer SWR-data tilbage fra hytten, og det er jo lige netop de data, der er mest brug for. Remoterig svarer, at de ikke kan få de nødvendige kildekoder fra Kenwood.......


Vy 73 de OZ8ZY Jørgen

Svar til #22:

Hmm ok Jørgen, manualen til din TS-590, hvis det er den du har i radio skuret, påstår ellers man kan sende "RM1", "RM" til den, og så svarer den "RM1xxxx" 0 -48 dots tilbage for SWR, men det er ikke noget jeg har prøvet.

Jeg har selv haft et Remote rig på en Kenwood TS-480 mellem mine forældres landbrug og en lejlighed i Aalborg, så jeg genkender dit setup fra QRZ.

Hilsen
Nils

Svar til #4:

Jeg har købt printet, og jeg har brug for at ændre IP-adressen. Firmaet henviser til et program, der ikke eksisterer mere. Programmet hedder microship discover exe, skriver firmaet.

Har du eller en anden et program, der kan kommunikere med digital-measure.com TCP/IP Voltmeter?

Svar til #24:

Hejsa

Er Microchip Ethernet Discoverer.exe ikke det der ligger her ?
http://digital-measure.com/html/tools.html

Svar til #25 m. fl:

Tak for input. Det er det rigtige link, jeg fik kontakt med boardet og rettet IP-adressen. Port forewarding info i routeren er rettet til, nu kan jeg aflæse fire forskellige spændinger og temperaturen i radiohytten.

Jeg har også fået web cameraet til at køre, så det kan tilgås via internettet. Imidlertid ser det ud til, at upload hastigheden på 5 Mbit/s er for lav til, at jeg kan hente videobilleder hjem. Tilbage er den mulighed, at jeg kan optage still billeder i .JPEG format og hente dem hjem.

Radiohytten kører på mobil 3's mobile 4G-LTE bredbånd. Der er 3,2 km til masten, og selv med udvendige antenner (gain 11 dBi) koblet til routeren, får jeg ikke mere end end ca. 30 Mbit/s down og ca. 5 Mbit/s up. Jeg har valgt mobil 3, fordi de er den eneste operatør, der kan levere en statisk IP-Adresse. Den bruger jeg til alle opsætninger.

Svar til #26:
Hej Jørgen,

Har du sat en fornuftig komprimering på videosignalet? Selvom cameraet har stor opløsning burde 5 Mbit/s være nok med nogen komprimering. Du taber nok en smule ved komprimeringen, men næppe ret meget.

Spec siger Video Bitrate 32 Kbps to 16384 Kbps så du må kunne vælge en bitrate der passer til den uploadhastighed "3" leverer.

73, Palle, OZ1RH.

Svar til #27:

Hej Palle

Tak for dit input. Vi var ikke inde på komprimerings-temaet, da jeg i forgårs talte med supporteren hos IPCAM-Shop, men der er nok en pointe der. Måtte jeg sende en SMS?

Vy 73 de OZ8ZY Jørgen

Svar til #27:

Hej Palle

Tak for dit input. Vi var ikke inde på komprimerings-temaet, da jeg i forgårs talte med supporteren hos IPCAM-Shop, men der er nok en pointe der. Måtte jeg sende en SMS?

Vy 73 de OZ8ZY Jørgen

Svar til #29:
Jeg har skrevet med Jørgen og foreslået følgende:

1. Vælg en komprimering så kravet til båndbredde sænkes uden alt for meget kvalitetstab. Det må stå i manualen hvor meget båndbredde de enkelte komprimeringer kræver.

2. Sæt opløsningen NED til Full HD 1080x1920, din monitorskærm er alligevel nok kun bedre end det hvis du bruger et 4K TV.

3. Sæt billedfrekvensen ned, du behøver ikke 50-60 frames/sec for at aflæse instrumenterne, 25 eller bare 10 må være brugbart.

4. Hvis videoen er sort/hvid og grynet kan det være fordi lyset i hytten er for svagt.

5. Spar båndbredde ved at sætte kameraet til kun at køre sort/hvid.

Andre forslag?

HNY, Palle, OZ1RH.

Svar til #1:
Når det kun er de 3 parametre du skal have, hvorfor så gå over åen efter vand, når du kan bruge APRS ?
Der kan du hente alle de oplysninger let og simpelt. Det er jo bla. det som det er skabt til :-)

Mvh Boris - OZ2LPX
