Diagram mm til PA-trin

Hej alle

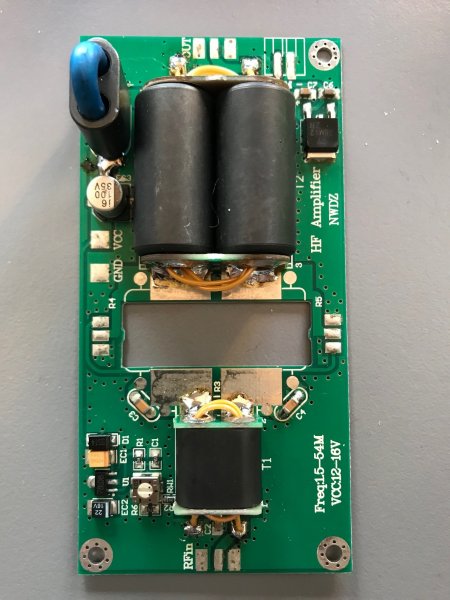

Vedhæftede foto viser et PA-trin som endnu ikke er helt færdigt. Desværre har jeg mistet de papirer jeg havde på det og naturligvis søgt på nettet efter diagram mm. Det jeg finder er til en anden model, med bl.a. et relæ og et andet layout.

Er du i besiddelse af et link til, eller har du noget dokumentation til mit print vil jeg rigtig gerne høre fra dig. På forhånd tak.

Svar til #1:

Svar til #2:
Hej Claus

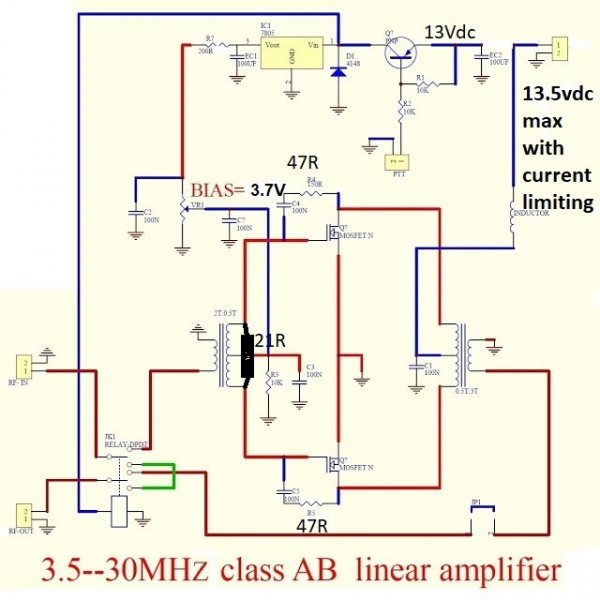

Det diagram har jeg set, det er med relæet til RX/TX skift. Det har mit print ikke.

Svar til #3:
OK :-)

Svar til #1:
Hej Brian.
Kan ikke finde diagram, men har fundet dette link:
https://www.aliexpress.com/item/4000149093030.ht ml
Måske kan du så finde noget mere om det.
OZ1BNN
Jørgen.

Svar til #1:

https://www.google.com/search?q=MINIPA+DIY+KITS+ 1.8-54+MHz+diagram&tbm=isch&ved=2ahUKEwi 86I7foOT1AhVESEEAHaG_CkoQ2-cCegQIABAA&oq =MINIPA+DIY+KITS+1.8-54+MHz+diagram&gs_l cp=CgNpbWcQA1DTGljtRWDXSWgAcAB4AIABQYgB_ QOSAQE5mAEAoAEBqgELZ3dzLXdpei1pbWfAAQE&s client=img&ei=Tyv8YfyENsSQhbIPof-q0AQ&bi h=939&biw=1680#imgrc=uK6Cgn_dnEbYtM
