#1 | 14/02-22 21:24 |
---|---|
OZ1BV, Brian
Indlæg: 170
|
I forlængelse af denne tråd, https://www.brugtgrej.dk/forum.php?mode=thread&o bj=84667, er jeg nu endelig nået dertil at der er kommet hhv. DC og AC(HF) på trinnet.

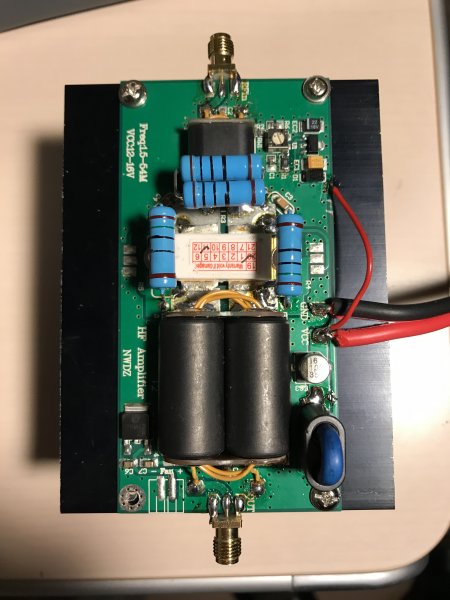

Mine planer har ændret sig for det første trin, det skal indgå i mit igangværende byggeprojekt (4m/6m TRX). Målet er at opnå 25W TX på 4m og 25W+ på 6m. De kinatrin som sælges til kr 350-400 med MRF9120 indikerer at de dækker til og med 6m. Det var derfor spændende at teste det på 4m da jeg ikke kender noget til kernernes permeabilitet. Jeg viklede lidt tråd på kernerne og forbandt dem til min VNA. Det så lovende ud. Trinnet blev så færdigmonteret. Mit første resultat er at det virker! Fodres trinnet med knap 1W på 4m kommer der ca. 40W ved 13.8V forsyningsspænding. Virkningsgraden er ca. 65-70%. På 6m skal der fødes med knap 2W for at opnå samme udgangseffekt og virkningsgraden er mellem 50 og 55%. Jeg har ikke forsøgt med højere forsyningsspænding da målet netop er at det skal virke ved 13.8V og at den køling jeg har i min testopstilling ikke lokker til at prøve :-) Et par forsøg på HF viser stort det samme som på 6m. Alt skal tages med forbehold da jeg endnu ikke har målt på IMD egenskaberne og de harmoniske produkter. Konklusionen er pt. at trinnet umiddelbart, med ovennævnte forbehold, egner sig fortrindeligt til 4 meter båndet og det kan der jo være transverter-selvbyggere der kan få glæde af. Mere følger når projektet er nået til en "big bang" test. Planen i linket i toppen bestod også af at bygge et trin med IRF530 transistorerne. Det er droppet pt. da det ser ud til at MRF9120 og evt storebroderen MRF9180 er til at styre i opstillingen. MRF9180 kan overvejes hvis man vil op på de 100W da den er dimensioneret til en højere effekt og dermed tilfører trinnet mere tolerance overfor SWR forholdene mm. (man skal bare stadigvæk huske at overspænding på gate dræber begge omgående). Note: Der er et varierende antal diagrammer i spil på netter. De fleste viser en 5V spændingsregulator inden formodstand og potentiometer til BIAS justering. Mit var monteret med en 8V og det gjorde BIAS justeringen noget hidsig da formodstanden var alt for lille. Jeg ændrede formodstanden så justeringsområdet blev tåleligt. Vær også opmærksom på at er potentiometeret indstillet til max. BIAS forspænding kan det, hvis man anvender en PSU der kan yde mange A sende transistoren til den evige transistorhimmel. ---------- Vy 73 de OZ1BV/OX3IO, Brian Ut sementem feceris, ita metes Vedhæftede filer: PA.jpg
Redigeret 14/02-22 23:03
|
#2 | 15/02-22 02:34 |
---|---|
Deleted User
Indlæg: 250
|
Svar til #1:
Hej Brian Du er en rigtig skidt fyr. Det håber jeg, at du er klar over. Du sætter griller, og det helt ud i fingerspidserne, og vækker minder fra en for mig ellers svunden tid, hvor jeg i den grad udelukkende var selvbygger og havde mod til at tage alverdens udfordringer op. Tak for det, og bliv endelig ved. Stor ros for initiativet og formidlingen. AB |
#3 | 15/02-22 07:46 |
---|---|
OZ1BPZ Claus Christiansen
Indlæg: 2179
|
Svar til #1:
Kineserne skriver ikke rigtig noget om køling, men aht transistorernes overlevelse så vil jeg anbefale en overdimensioneret køleplade med blæser mens du eksperimenterer. Det plejer at gå lidt vildere til end man forestiller sig. ---------- OZ7CC /OZ1BPZ / 5P1CC Redigeret 15/02-22 07:48
|
#4 | 15/02-22 09:58 |
---|---|
OZ1BV, Brian
Indlæg: 170
|
Svar til #3:
Hej Claus Det har du ret i. Jeg har en fin kraftig køleplade som skal i brug, jeg ville bare vente med at bore i den indtil jeg var sikker på at modulet kunne anvendes til mit formål. ---------- Vy 73 de OZ1BV/OX3IO, Brian Ut sementem feceris, ita metes |
#5 | 15/02-22 18:52 |
---|---|
OZ1BV, Brian
Indlæg: 170
|
BUM! Så du røgen?
Så kender man rammen man kan arbejde indenfor! &€%#&!)/ Trinnet kom over på en ordentlig køleplade og fik lov til at arbejde lidt for føden. Som skrevet står skulle det yde 100W ved 16V. Det nåede mit trin ikke til. Omkring 80W stod transistoren af. Den var kun håndlun. Frekvensen var 50MHz. Jeg nåede ikke at se på spectrumanalyzeren inden det skete, men omkring 70W så det fornuftigt ud. Trinnet blev fødet med ca 4W og det har været nok til at tage livet af den. Transistoren var en genbrugsmodel og om den har haft det mindre godt inden jeg monterede den vides ikke. Der er 2 spritnye på vej og så må vi se om de er mere tolerante. Til de som tænker at jeg da bare kunne lade være og være tilfreds med at jeg nåede i mål: I har ret, men jeg kunne bare ikke lade være med at eksperimentere :-) Note: Røgen udeblev, det hele skete ganske udramatisk. TX power faldt bare til nul og det samme gjorde strømforbruget. ---------- Vy 73 de OZ1BV/OX3IO, Brian Ut sementem feceris, ita metes |
