Skanti - søger info for ukendt dims

Denne tråd er lukket for nye indlæg

#1  21/02-22 18:47
Jørgen Thomsen
Indlæg: 15

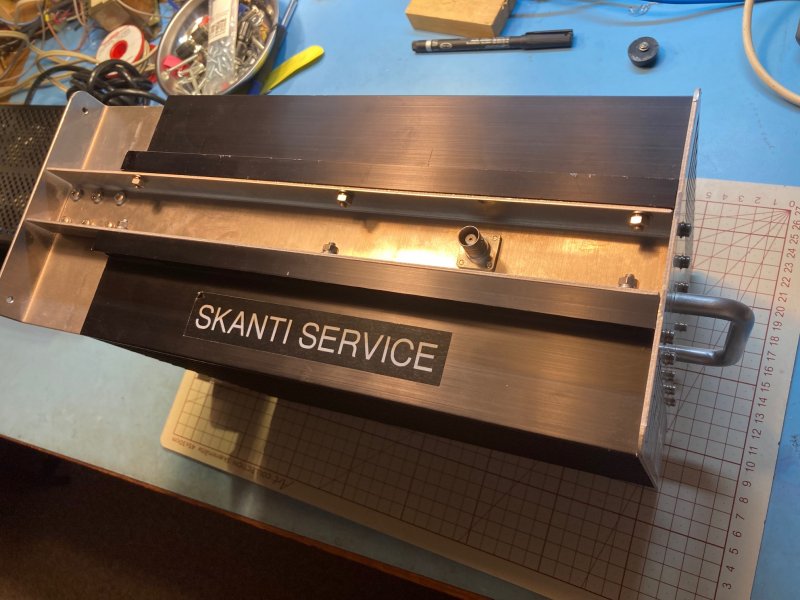

Hej, har hentet en dims som kun er mærker SKANTI SERVICE og rød label med "Defekt Afbrændt" , købt på sidst uges Cobham/Thrane&Thrane/ S.P. Radio flytte/ophørsauktion. auktion: https://campenauktioner.hibid.com/lot/112862044/ testinstrumenter--3-stk--

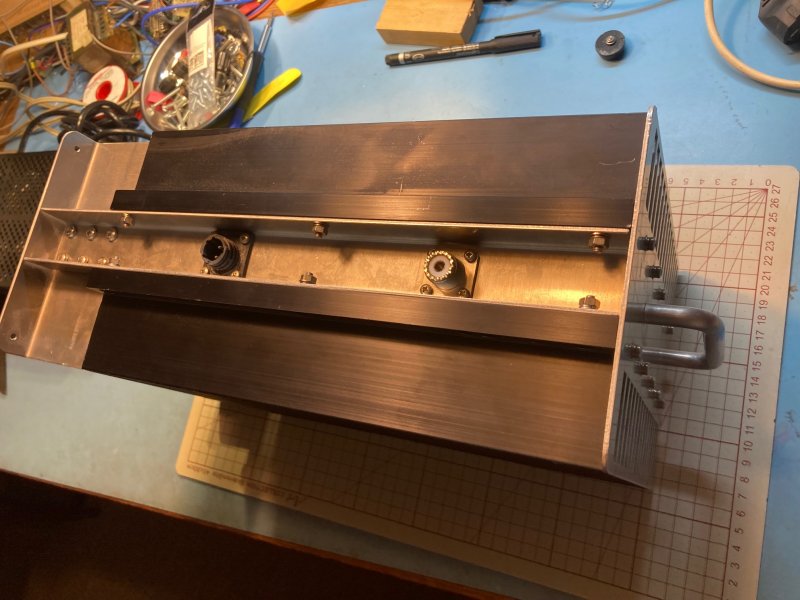

Så er der nogen der kender til denne dims, formoder det er et HF PA trin? Kun 3 stik: BNC, 2-pol forsyning og et PL259, gætter antenne.
Se billeder:

Redigeret 21/02-22 22:20
#2  21/02-22 19:20
OZ1BV, Brian

Indlæg: 170
Svar til #1:
Tag nogle fotos af trinnets printplade, gerne nærbilleder af PA transistorerne så man kan se typen.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Redigeret 21/02-22 19:21
#3  21/02-22 19:26
John Hoeg
Indlæg: 34
Svar til #1:
Mit bud er et high power dæmpnings led.

#4  21/02-22 19:38
OZ1BV, Brian

Indlæg: 170
Ja, eller også sidder der PA print på kølepladerne

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Redigeret 21/02-22 19:39
#5  21/02-22 20:06
Jørgen Thomsen
Indlæg: 15

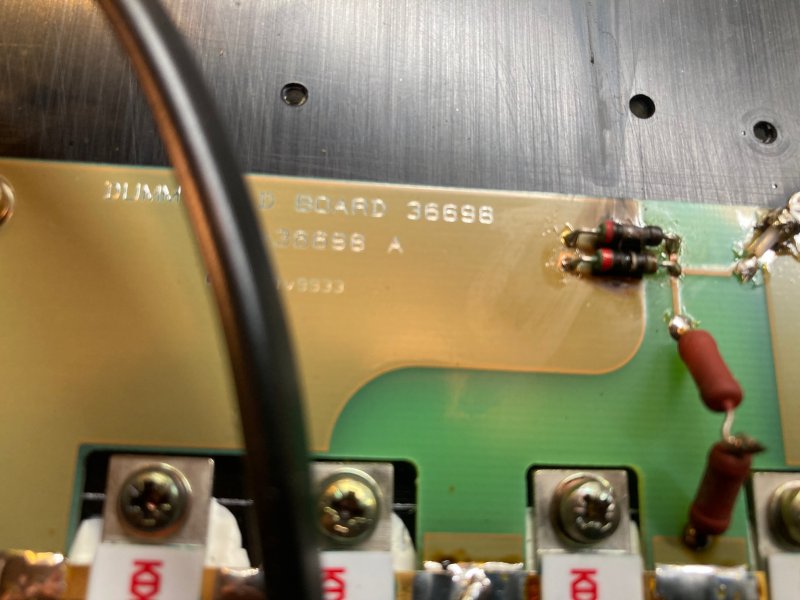

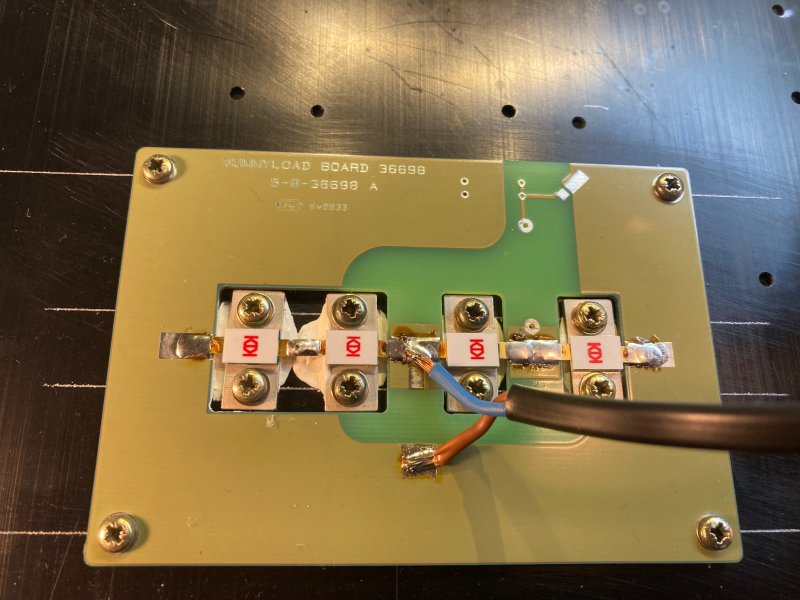

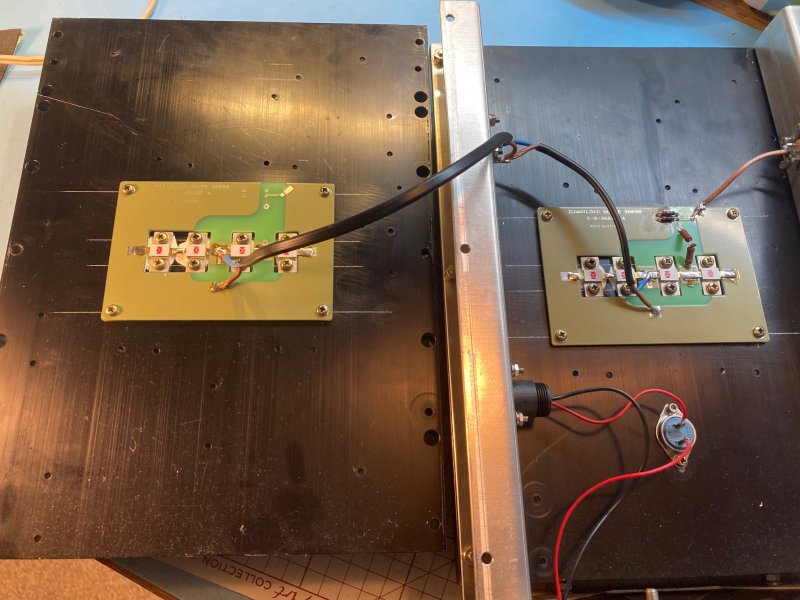

Svar til #3: Godt bud, indvendig 2 stk "Dummyload board 36698" i parallel mod PL259, som måler 50ohm med ohmmeter. Og på BNC side er der et par brændte modstande mod stel, så har nok fået power ind den forkerte vej.

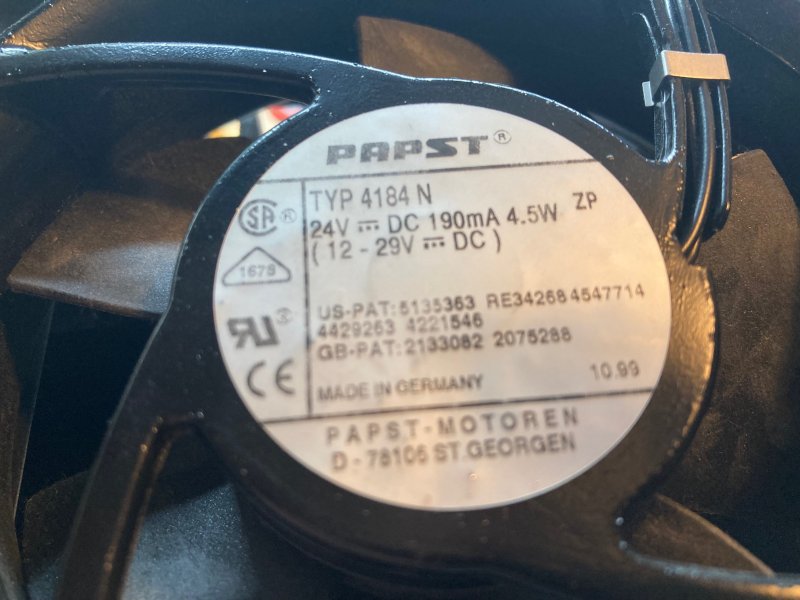

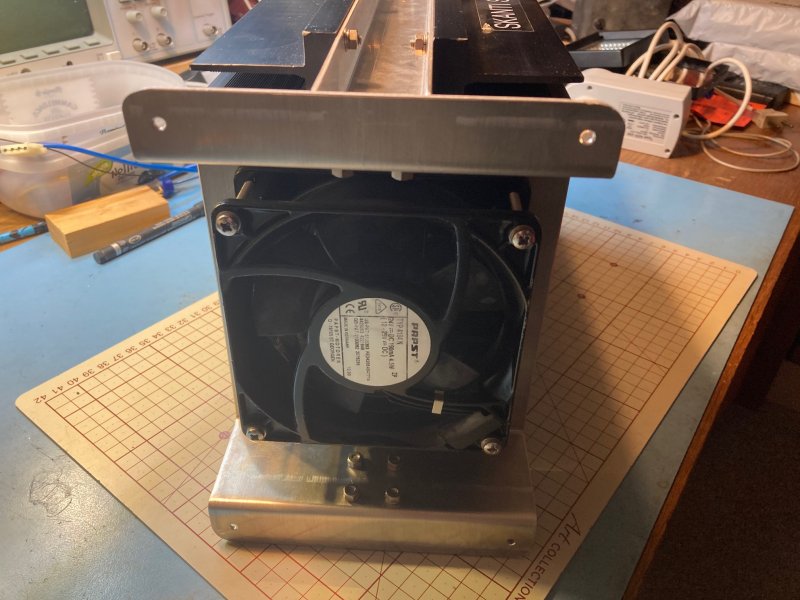

Og det 2-polede stik er forsyning til blæser, styret igennem termoføler.

Jeg kunne selvfølgelig straks have åbnet den, men havde slet ikke tankerne i den retning.
Tak for svarene.

Vedhæftede filer: IMG_2326.jpg   IMG_2327.jpg   IMG_2328.jpg
#6  21/02-22 20:25
Jørgen Kragh
Indlæg: 642
Svar til #5:
Jeg kan tilføje, at den er konstrueret af OZ1CFL en gang i begyndelsen af 1990'erne, og at kølepladerne stammer fra 250/400 W trinnet som sad i TRP8000 serien.

Som I kan se brugte Henning alm. netledning til forbindelserne til de to sider. Netledning har nemlig en impedans omkring 110 Ohm, og det passer smukt med at hver side har en impedans på 100 Ohm.

Jeg mener ikke jeg nogensinde har målt hvor højt op den går i frekvens, men vi skulle ikke højere end 27,5 MHz, og der virkede netledningaltså godt nok.

Fin lille sag og mere handy end en stor oliefyldt Bird load.

vy 73

Ye Olde Radio Engineer

Redigeret 21/02-22 20:30
#7  21/02-22 20:52
Jørgen Thomsen
Indlæg: 15
Svar til #6: Tak for info.
Jeg synes at huske netledning som værende ca 75ohm, men så ikke helt rigtigt.
Og jeg forventede også kun til brug i kortbølge båndet.
Mon ikke de 2 brændte modstande skal være 2 stk 100ohm?
Hvor mange dB dæmpning? - Kan selvfølgelig regnes ud, de 2 modstande i serie mod BNC er 2 x 4K7

#8  21/02-22 21:08
OZ1BV, Brian

Indlæg: 170
Svar til #7:
Ca. 110 ohm er korrekt, naturligvis afhængig af det konkrete kabels konstruktion.
Jeg blev lidt vildledt af trådens titel og tænkte primært på at det var tale om et Skanti PA trin. Det var så ikke tilfældet ;-)

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

#9  21/02-22 21:21
Jørgen Kragh
Indlæg: 642
Svar til #7:
Netledning kan være mange ting, så man kan sikkert møde alt fra 70 til vel 120 Ohm. Men det er iørigt en udmærket feeder til HF.

Hvis du sætter 2 X 100 Ohm i stedt for de afbrændte modstande vil du have ca. -50 dB på BNC stikket, hvis ellers du belaster porten med 50 Ohm.

vy 73

Jørgen

#10  21/02-22 22:22
Jørgen Thomsen
Indlæg: 15
Svar til #8: Min fejl, ud fra udseende gik jeg ud fra det var et PA trin. ;-)
Så har rettet overskrift lidt.

#11  26/02-22 22:02
OZ1BV, Brian

Indlæg: 170
Svar til #10:
Det er da bare helt i orden :-)

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes
