23cm antenne, hjemmebyg

Hej alle

Er par spørgsmål til de kloge antennebyggere:

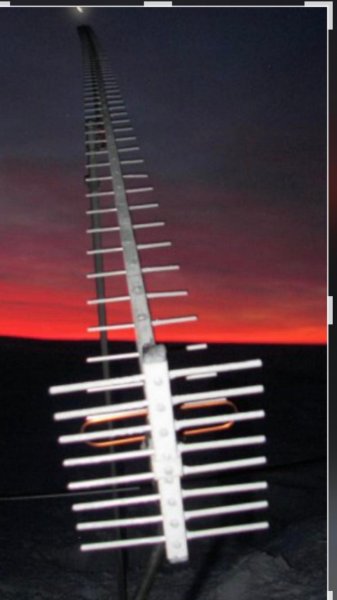

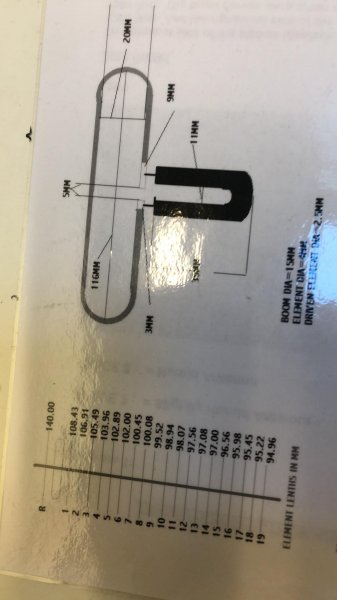

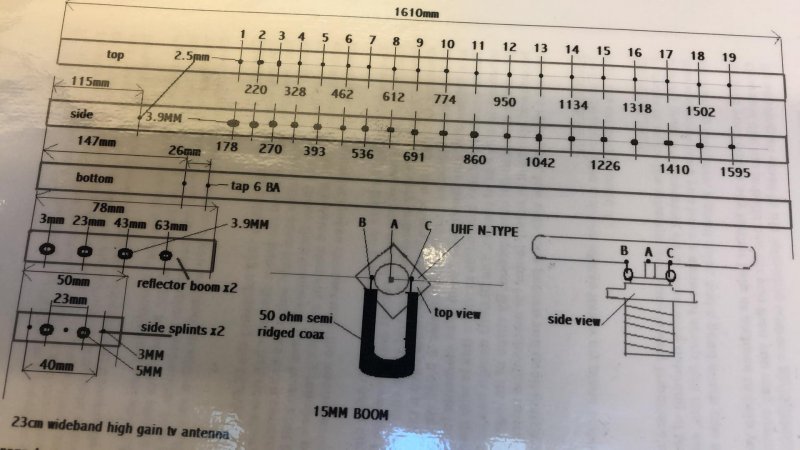

Jeg vil bygge antennen I kan se i de vedhæftede filer. Jeg er nødt til at gå på kompromis med længden da den skal sidde på loftet og max længe er 130cm. Kan jeg blot udelade de forreste elementer og bibeholde længden på de øvrige, eller skal de justeres i længde?
Og hvad med afstandene mellem dem, kan de bibeholdes?

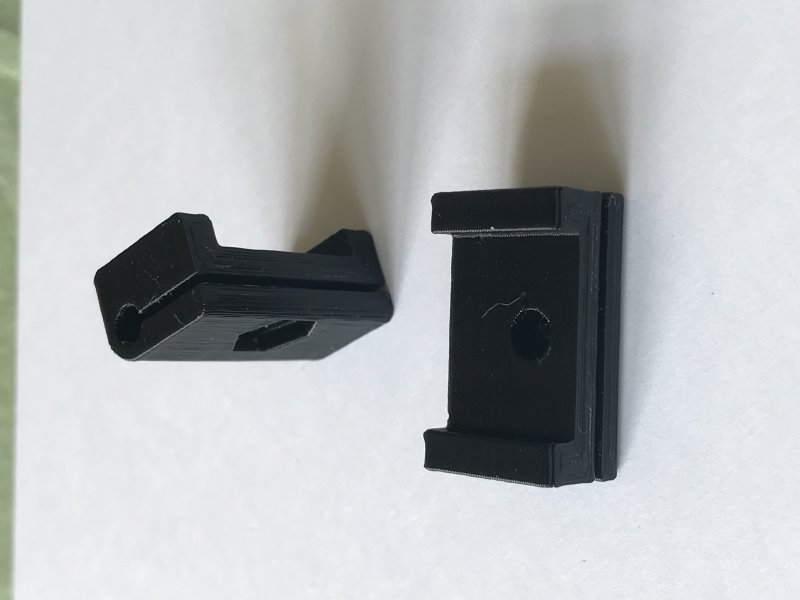

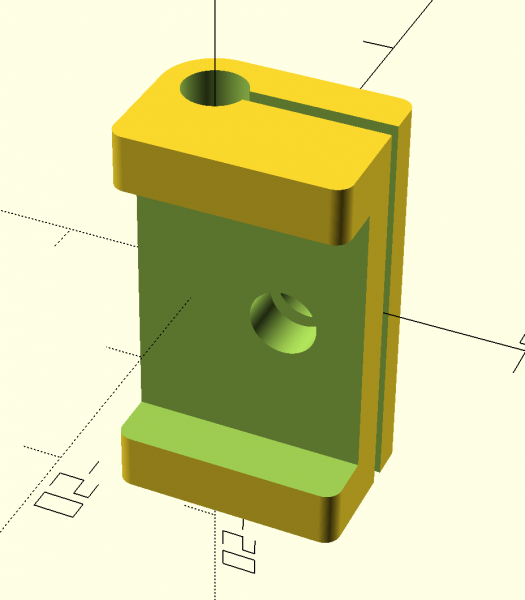

Har det nogen praktisk betydning om elementerne er i elektrisk kontakt med bommen, eller om de er isoleret fra? Jeg agter at anvende 3D printede holder, som vist i vedhæftede.

Svar til #1:

Dine elementer skal have en helt anden længde, hvis de ikke går gennem bommen som på det gennemprøvede DL6WU-design du viser. Bommen virker vel som en shunt, så de skal nok være kortere.

Element tykkelsen er meget vigtig på høje frekvenser og bestemmer elementernes længde.

Jeg vil anbefale dig, at efterbygge et verificeret design på 23 cm, og følge de mekaniske detaljer slavisk.

Efter min mening er DL6WU-designet så billigt til køb hos Wimo, at man skal være selvpiner for at gå i gang selv.

Antenner til 6, 4 eller 2 m er en del nemmere at gå til.

73 Uffe PA5DD

Svar til #1:
Hej Brian

Har du nogen ide om HF egenskaberne ved dit 3D print materiale ;) ?

Knud

Svar til #2:
Hej Uffe

Tak for dit svar. Du har nok ret i at jeg roder mig ud i problemer. Holder jeg mig til designet, mon jeg så kan slippe afsted med at lave den 30 cm kortere og blot overholde øvrige mål?

Svar til #4:
I teorien påvirker de yderste elementer både udstrålings-diagrammet og impedansen i fødepunktet, men effekten vil nok være minimal, så det vil jeg godt mene, at du kan.

Svar til #1 og #5:

I DUBUS 2/94 er en beskrivelse af DL6WU Yagis for 23 cm. Her er angivet mål for antenner med op til 70 elementer på en 6 meter bom. I artiklen står (oversat): "Fordi denne antenne er et modulært design, kan man lave den i alle længder fra 0,5 til >6 meter"
Så DL6WU's design tillader altså, at man korter af antennen blot ved at fjerne de yderste direktorer. Er du begrænset til 130 cm kan du bygge en 18 el. 19 elm yagi.

73 OZ2OE

Svar til #4:
Det er en go ide at følge opskriften..
Google har masser af hit med DL6WU både online calculator og regneark
Jeg har brugt 12x18mm bom (den rektangulære til tv antenner)
og elementerne 4mm presset i 3,9mm huller i bom
simpelt og ret nemt når man lige har prøvet... og ikke skruer til hvert element som een af hjemmesiderne viser..
Rigid coax til Balun er nemmest..
vy 73 de oz1fhu Preben
