Combiner

Denne tråd er lukket for nye indlæg

#1  13/06-22 14:00
OZ1BV, Brian

Indlæg: 170
Hej

Kender nogen den combinertype jeg har vedhæftet et foto af?
Jeg ved de kan bruges på 2m. Jeg er interesseret i enten et datablad eller viden om hvor meget effekt de maksimalt kan tåle

Vy 73 de OZ1BV, Brian

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Vedhæftede filer: combiner.JPEG
#2  13/06-22 15:31
Jørgen Kragh
Indlæg: 694
Svar til #1:
Hejsa
Ud fra billedet kan man ekstrahere mange ting:

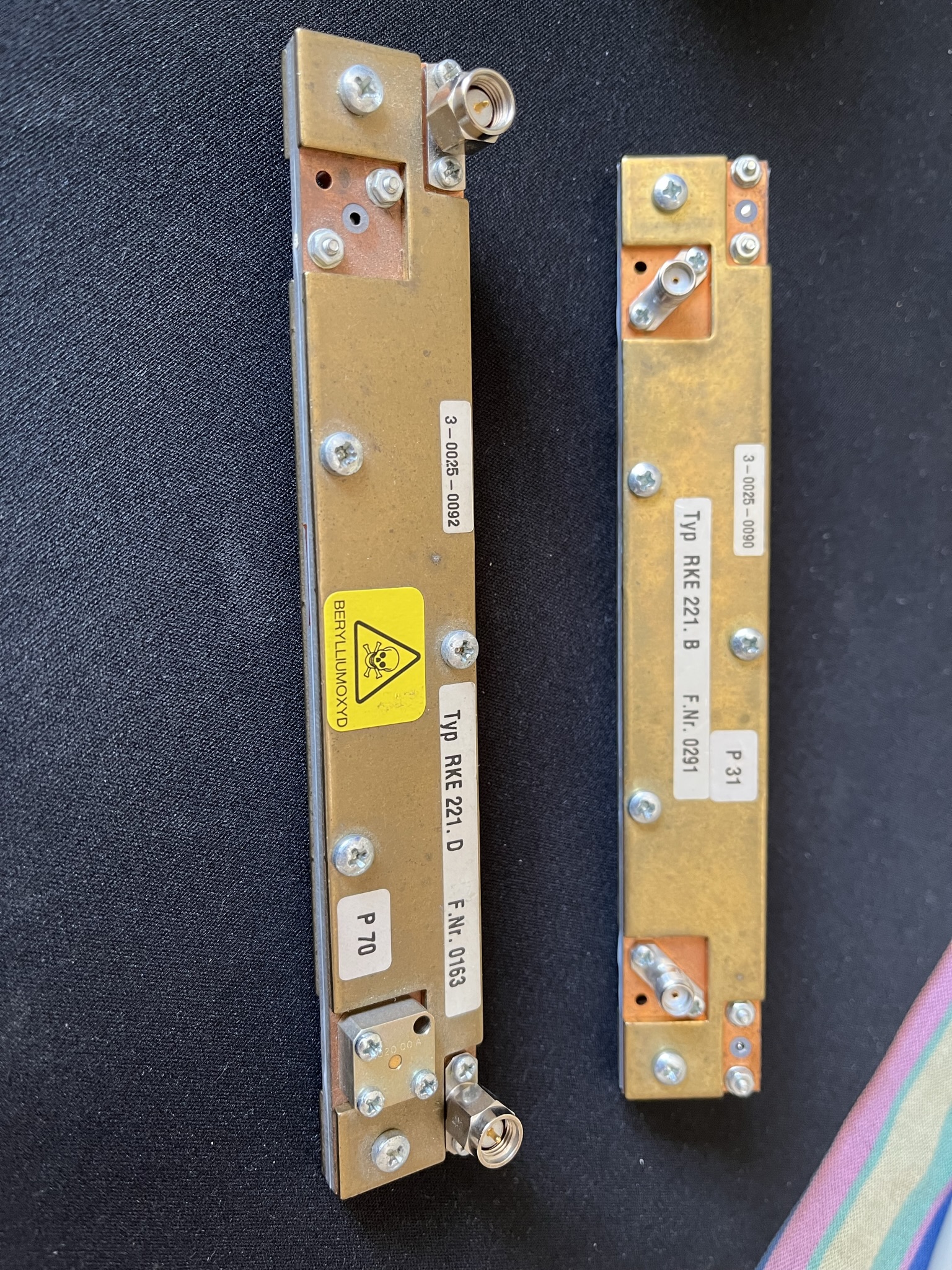

Der er tydeligvis tale om en hybrid combiner, siden der er 4 porte.

Teksten og den måde sedlen med S/N er udformet peger på Tyskland.

Der findes et firma MTS Systemtechnik der tibyder hybrid combinere med netop RKE i typebetegnelsen. Om den kommer derfra ved jeg ikke, men det er da et startsted.

Der er formentligt indbygget load på den ene port på hybriden mærket Typ RKE 221.D eftersom der advares mod BeO. Loaden er nok den firkantede kasse ved skiltet P 70.

Da loaden skal kunne klare den halve sumeffekt, er et gæt at max input pr. port er omkring 5 W.

På hybriden mærket Typ RKE 221.B er der ingen load, men et stik til montage af en load. Her er effektenhovedsagligt begrænset af tabet i koblerens indre. Jeg estimerer tabet til at væca 0,5 dB, svarende til 12 %. Ved 2 X 100 W på indgangene afsættes der således 24 W i kobleren. Om den kan holde til det kan jeg ikke vurdere.

Jeg håber ovenstående kan hjælpe dig lidt videre, og finder du ud af mere, så PSE delagtiggør os andre, så vi kan lære noget.

vy 73

Ye Olde Radio Engineer

Redigeret 13/06-22 15:33
#3  13/06-22 21:18
Palle Preben-Hansen, OZ1RH

Indlæg: 128
Svar til #1:
Der er adskillige som leverer power combinere til amatørbrug, hvor de typisk bruges til at stacke antenner på VUSHF. Den viste er ikke en af dem og den kan som Jørgen skriver næppe klare almindelig amatøreffekt.

Eksempler på combinere til amatørbrug er:
www.rfhamdesign.com/products/powersplitters/index.php
www.m2inc.com/categories/amateur/accessories/rf-power-dividers-and-phasing-lines.html
www.wimo.com/de/zubehoer/antennen-zubehoer/anpasstoepfe-phasenleitungen

73, Palle, OZ1RH.

#4  14/06-22 13:17
Sven Lundbech
Indlæg: 582
Svar til #1:
Jeg synes, at typenumrene kunne lyde lidt Ericsson-agtigt; men udseendet peger alligevel ikke helt i den retning.

Vi må have lidt mere hjælp: Hvor stammer combinerne fra?

73, OZ7S Sven

#5  15/06-22 13:29
OZ1BV, Brian

Indlæg: 170
Svar til #4:
Svaret er at det ved jeg ikke.
Planen er at anvende det med det PA-trin som er vist på vedhæftede.

Skulle nogen i øvrigt have data/diagram over trinnet vil jeg også gerne høre nærmere :-)

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Vedhæftede filer: IMG_0162.JPEG   IMG_0164.JPEG   IMG_0165.JPEG
#6  15/06-22 18:51
Hans-Jørgen Petersen
Indlæg: 332
Svar til #5:

Hej Brian

Hvis der, som en del tyder på, er tale om en 90 grader 3dB hybrid, er det et must, at der anvendes en sådan på såvel indgang som udgang. Altså såvel som powersplitter, som power combiner. Ellers får du problemer!
En hybrid som omtalt forskyder nemlig fasen mellem de to kanaler 90 grader, og det fungerer naturligvis kun, hvis det gøres i begge ender :-)

Mvh
Hans-Jørgen

#7  15/06-22 19:16
OZ1BV, Brian

Indlæg: 170
Svar til #6:
Hej Hans-Jørgen

Det har du ret i. Er faseforskydningen forskellig på ind/udgang skal det nok blive "spændende". Måske man skulle konstruere en Wilkinson splitter/combiner til hhv. ind og udgang med 75 Ohm COAX kabel.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

#8  15/06-22 20:19
Daniel Buch - OZ8AES

Indlæg: 91
Svar til #5:
Kan se at det er et Plish VHF TV PA modul…. Har desværre ikke mere info end det

/Daniel

#9  15/06-22 20:43
Jørgen Kragh
Indlæg: 694
Svar til #5:

Hej igen

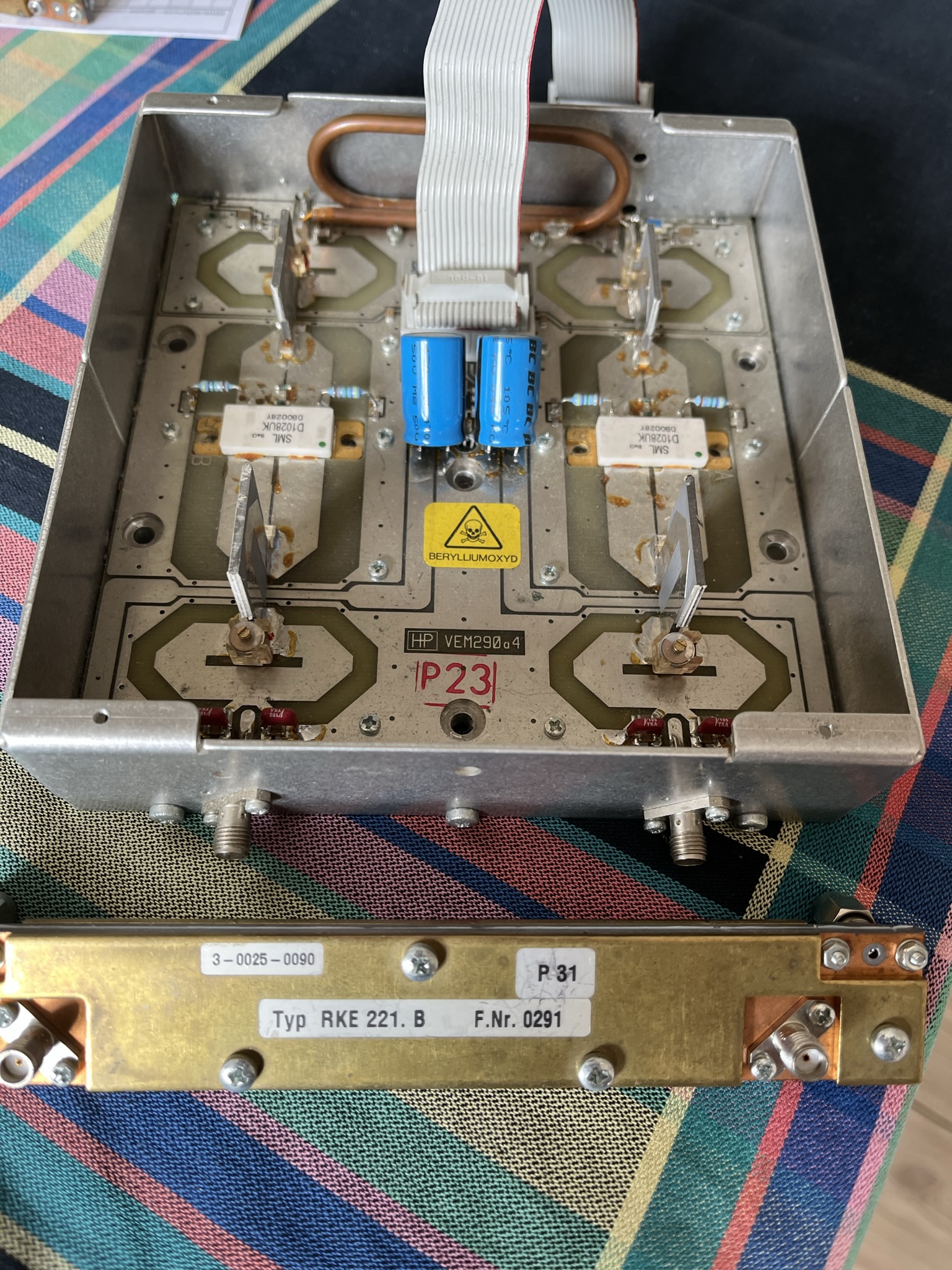

Nå, vi kan da ud fra mærkesedlerne konstatere at PA-modul og hybrider kommer fra samme producent. Men hybriden passer ikke på PA-modulet, for afstanden mellem stikkene er ikke ens.

Jeg tror ikke man kan finde data endsige diagram af hverken hybrid eller PA-modul, for det er helt tydeligt ikke COTS dele. Man skal have fat i manualen for hele det apparat, delene har siddet i.

Tilbage til billederne:

Der sidder en splitter i indgangen af PA-modulet, men om det er en 0 grader, 90 grader eller 180 grader splitter kan jeg ikke afgøre.

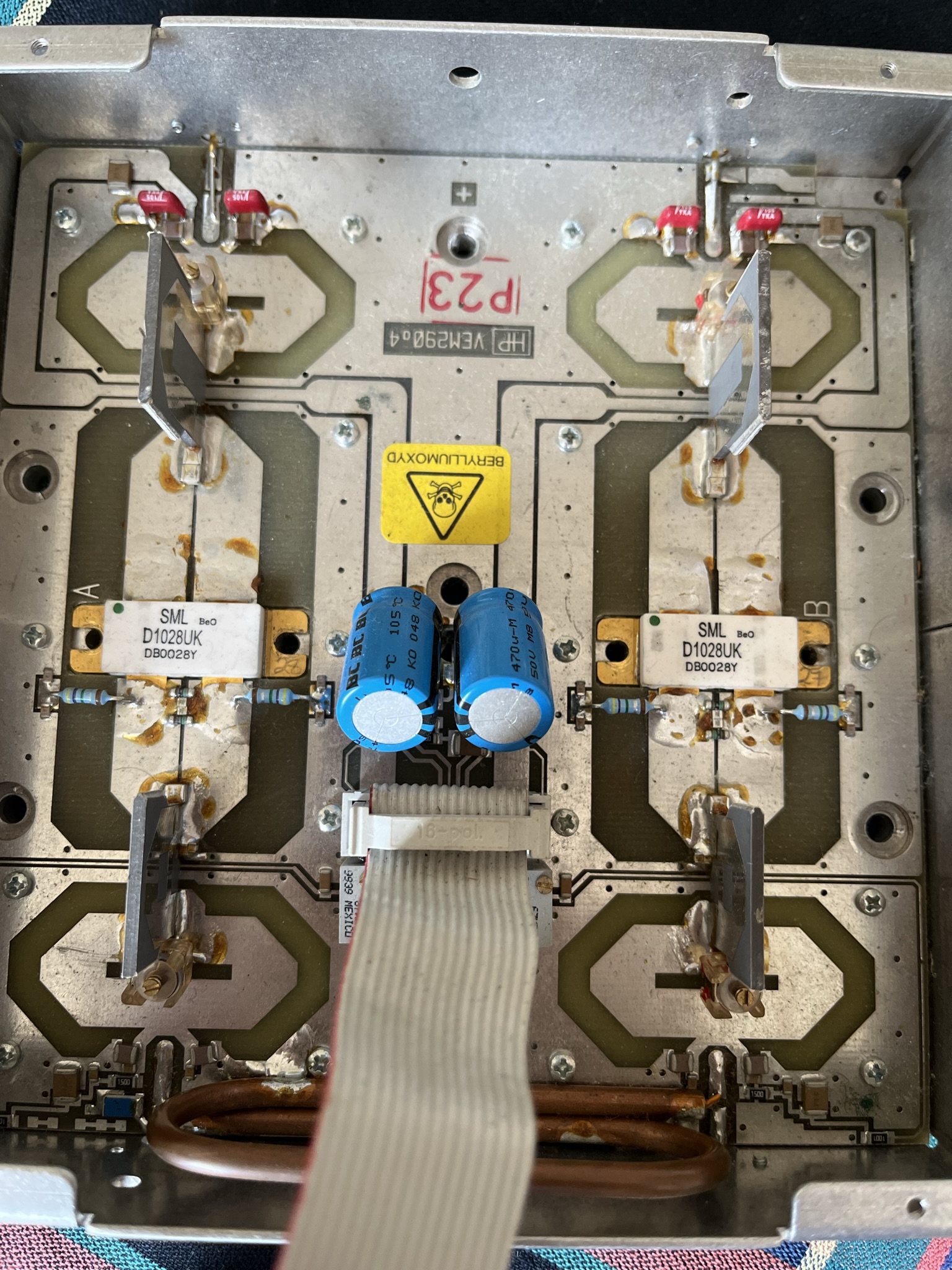

De lodrette print tolker jeg som værende "anodedrossel" hhv. "gitterdrossel", og de kan åbenbart tunes til minimum signal i den kolde ende.

Det er nogle heftige transistorer. Sådan et trin kan vel give 300 til 400 W. Har de trin virkligt kørt mellem 146 og 174 MHz og til hvad formål?

Jeg tænker om det monstro er broadcast PA-moduler?

Men ellers er det vist lige ud af landevejen. 28 V til Drain og måske også til biaskredsløbet. Det gemmer sig vist under de to blå elektrolytkondensatorer. der kommer formentligt et eller andet KEY signal i fladkablet.

vy 73

Ye Olde Radio Engineer


#10  15/06-22 20:46
Jørgen Kragh
Indlæg: 694
Svar til #8:
Så det VAR både broadcast og tysk.

Kig her:

https://plisch.com/

vy 73

Ye Olde Radio Engineer

Redigeret 15/06-22 20:50
#11  15/06-22 20:51
Hans-Jørgen Petersen
Indlæg: 332
Svar til #7:

Det kan du selvfølgelig gøre, men du går så glip af det gode returnloss forhold, som du får med 90 grader 3dB hybrider. Med mindre selvfølgelig, at det allerede er godt, hvad det dog typisk ikke er ;-)

Mvh
Hans-Jørgen

#12  15/06-22 21:59
Rene Greve
Indlæg: 46
Svar til #9:

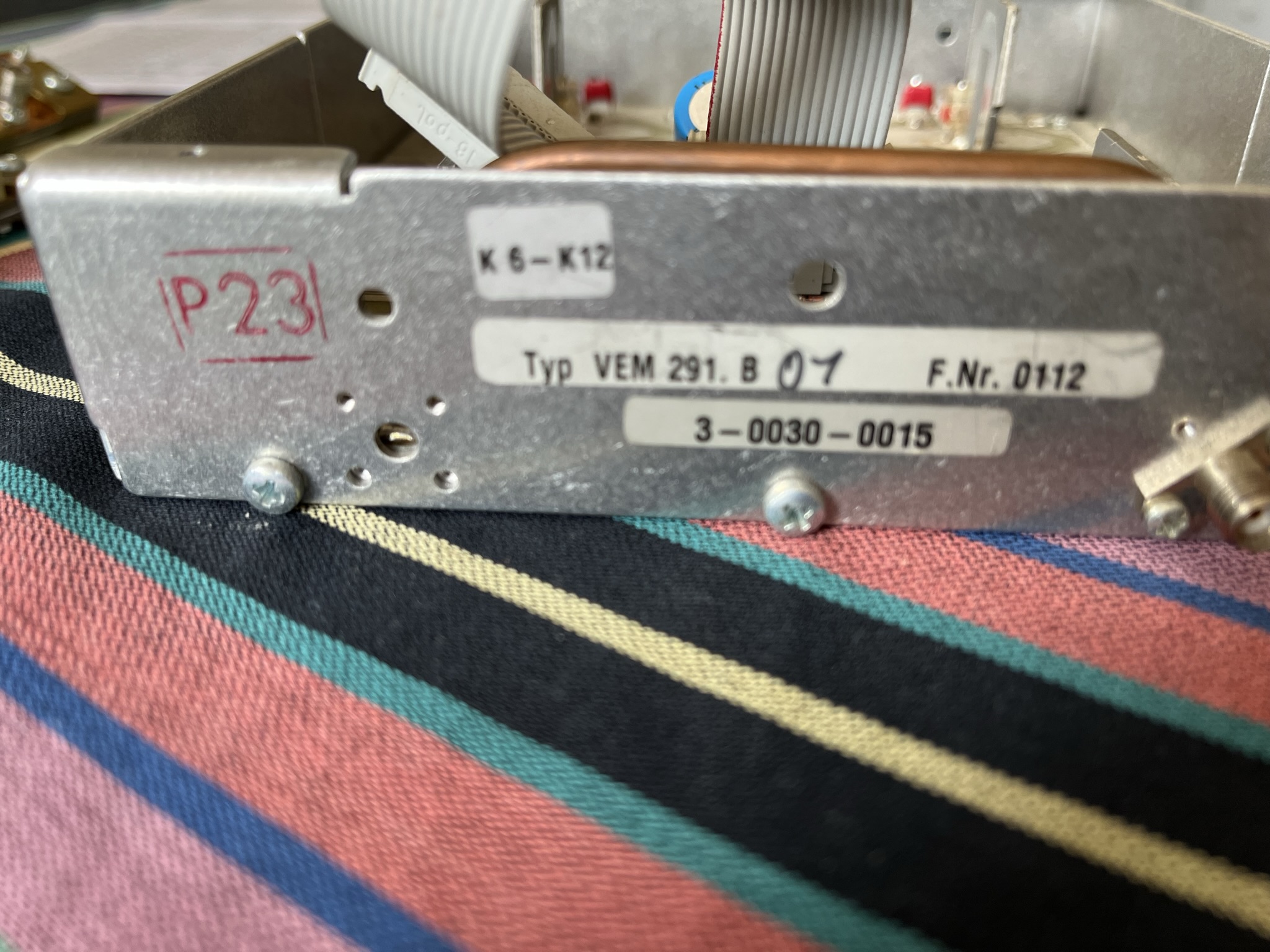

Af det 3 billede Brian lægger op, fremgår K6-12. Formodentlig kanal 6 VHF 181-189 Mhz og kanal 12, 221-228 MHz. Hvilket er sjovt, fordi kanal 12 har været allokeret til militære formål dengang, og at vi anvendte k 5-11 i Eupopa.

Af databladet for transistorerne fremgår det at de "kan" 175 MHz/300 W.

Anvendelsen dengang, kan være enten driver for "PA trinet" eller udgang for en lokal omsætter.

VHF hovedsenderne havde omkring 10 KW tilført antennen.

Som det ser ud på billederne, skiller det sig ikke meget ud fra databladet på transistorerne.

vy73 OZ1DOX

#13  15/06-22 22:19
Jørgen Kragh
Indlæg: 694
Svar til #12:
Dav 'DOX

OK, jeg havde ikke nærmere kigget på de små klistermærker og heller ikke jagtet databladet, men det har jeg nu. De lodrette print er så en del af balunerne, og nu kan jeg også se biasmodstandene til gaterne. jeg må sgu' have nye briller.

K12. Tjaa, det kan jo hænde at "nogen" i en eller anden fjern afkrog alligevel har kørt TV der.

Det bliver spædende, hvaf Brian kan få ud af det trin. Med databladet behøver man ikke mere dokumentation. det er kun at give det 28 V, mange Ampere og så træde på pedalen.

vy 73

Jørgen

#14  16/06-22 13:17
OZ1BV, Brian

Indlæg: 170
Svar til alle tråddeltagere:
Tak for alle gode svar.

Jeg overvejer at lave noget i stil med det som vises her: https://www.qsl.net/yo4hfu/LDMOS_2M.html vedr. ind/udgangskredsløbet. Der anvendes der Wilkinson splitter/combiner.

Spændingsforsyningen sker via fladkablet. 6 ben er parallelforbundet i hver side af stikket og de 4 i midten er vel til BIAS og noget som kunne tyde på noget temperaturmåling (Der sidder en dims i et TO92 hus nede i kølepladen under lytterne.
Teoretisk skulle man vel kunne få 500W ud, idet transistortypen er i stand til at yde 300W.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

Redigeret 16/06-22 13:44
