Unbrako i tommer til HP8640 og HP8494B?

I f.eks. Hewlett-Packards målesender HP8640 og attenuator HP8594B bruger HP nogle Allen setscrews til at fastholde knapper på aksler, der for attenuatorens vedkommende har en diameter på 4,76 mm, svarende til 3/16 tomme. Disse apparater er kemiske renset for millimetermål...

Nå, men for at få knapperne af og på skal der jo anvendes en unbrakonøgle; men en 1,27 mm (svarende til 1/20 tomme) kører rundt uden at tage fat, og en 1,5 mm unbrako kan ikke komme ned i sekskanten.

Hvilken størrelse unbrako skal der bruges og hvor skaffer jeg den?

73, OZ7S Sven

Svar til #1:

1/16". Findes i standard "Imperial" unbrakosæt.

vy 73

Jørgen

Hi Sven
Her er de tomme umbraco'er jeg har, de springer med 1/64" del + 0.050"

0,396875 mm 1/64”
0,79375 mm 1/32”
1,190625 mm 3/64”
1,27 mm 0,050”
1,5875 mm 1/16”
1,984375 mm 5/64”
Du kan evt. file en 1.5mm umbraco til den passer.

73 de Kim KA1WCC - OZ1ARQ

Svar til #1:

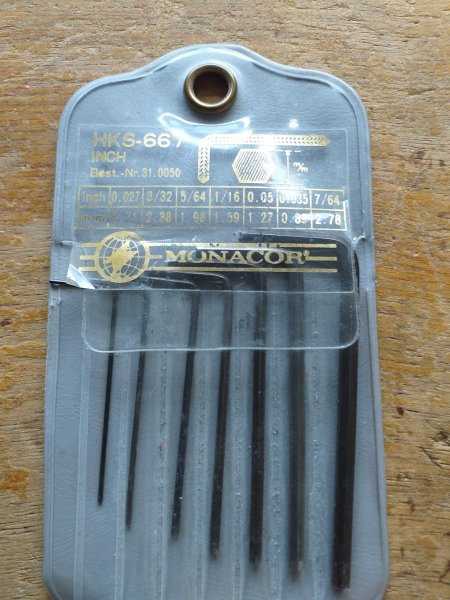

Hej Svend - du må finde dig sådan et sæt - se billede. Købt i Aarhus Radiolager for årtier siden - men må findes endnu?
73 Ole

Svar til #

Jeg har taget en lidt større nøgle, startet slibestenen og slebet den til, så den kunne bruges i de der skruer med underlige amerikanertommer ;-)

Svar til #1:
her bla. : https://www.carl-ras.dk/unbrakonoeglesaet-wera-w w-a-9stk/?product=30906205/30906205

Svar til #1:
eller her : https://www.harald-nyborg.dk/mitsutomo-stiftnoeg lesaet-i-tomme-9-dele

Svar til #1:
Hej Sven

Jeg benytter også Monacors Unbrako-sæt, men det ser ikke ud til at blive solgt længere. Helmholt har et sæt med 30 dele (PEREL, prod. nr. H22218) som ser OK ud.

Hvis du beslutter dig for et sæt med kuglespids er der gode chancer for at knække nøglen, så kuglespidsen sidder tilbage i unbrako-skruen og blokerer for yderligere angreb. Det har jeg selv oplevet for nylig. Måske skulle man slibe kuglespidsen af på forhånd, hvis der er tale om skruer, der har siddet mange år uden at blive løsnet.

Venlig hilsen
OZ9MO / Jarl

Svar til #1:
Carl Hassing ..Hvidkærsvej Odense

Svar til #:

Tak for indsatsen!

Svar til #2:
Nej, 1/16 er for tyk: 25,4 mm * 1/16 = 1,59 mm , og en 1,5 mm metrisk kan ikke komme ned i sætskruen

Svar til #3:
Nej, samme problem som #2: 0,05” = 1,27 mm er for tynd, 1/16 er for tyk: 25,4 mm * 1/16 = 1,59 mm, og en 1,5 mm metrisk kan ikke komme ned i sætskruen

Svar til #4:
Nej: Mindste størrelse er 0,027 *25,4 mm = 0,69 mm, og næste størrelse i Monacorsættet er 3/32*25,4 mm = 2,38 mm, som er alt for tyk

Svar til #5:
Mulighed: De nøglesæt, som jeg har, er superhærdede og ikke til at file i. Måske kan jeg finde en blødere type…

Svar til #6:
Nej: Sættet springer fra 5/64” = 1,98 mm, og den er for stor, og videre til 3/32”=2,48 mm, og den er alt for stor.

Svar til #7:
Nej: Mindste størrelse i sættet er 1/16” = 1,59 mm, som er for tyk.

Svar til #8:
Dansk Mini Radio har et sæt https://www.elextra.dk/p/unbrako-s%C3%A6t-0028-t il-3-8-og-07-til-10mm-30-dele/H22218 , som måske har den rigtige nøgle. Det må jeg se på, når jeg næste gang er i Kongens København, for billedet er lidt sløret – og tak for advarslen mod kuglehoved!

Svar til #9:
Tænker du på https://hassing.dk/vaerktoj/handvaerktoj/nogler/ bato-stifnoglesaet-foldemodel-3-stk-unb- mm-tx-unb-tomme ? Den tyndeste unbrako i sættet er 5/64” eller 1,98 mm, som er alt for tyk.

73, OZ7S Sven

Har heldigvis ikke haft problemet så ofte.
Da det første gang viste sig prøvede jeg også med mit "tomme"-sæt. Men det er engelske tommer.
Derfor fandt jeg en nøgle - lidt for stor - af den slags der følger med mange apparater/byggesæt og som ikke er lavet af det bedste værktøjsstål.
Den fik en tur på slibestenen og problemet var løst efter lidt frem og tilbage.

Svar til #1:
Hej Sven,
Det er nominelt en 1/20" nøgle der skal anvendes.
Jeg har afprøvet det i praksis på en 8640B. Dit problem er nok at en forgænger har anvendt en forkert nøgle og derved rundet eller flækket skruen.
Løsningen kan være lidt epoxy på en 1/20" nøgle, sæt den i skruen og vent til epoxyen er hærdet. Derefter bedes en bøn til den store skruegud og knappen kan løsnes.
73
OZ1FQ
Frank

Svar til #11:

Fin ide; så mangler jeg bar en halvandenmillimeter unbrako udført i beardejdningsegenet skøjtejern, som så kan files ganske, ganske lidt ned - noget i stil med en lille tiendedel millimeter på hver sekskantflade. Er der nogen, der har sådan een, som jeg kan overtage?

Svar til #12:

Tak for info - 0,05" var vist efterhånden den eneste tilbageværende mulighed.

OZ7SN Andreas (ham med 8640'eren) har netop i går og i dag forsøgt sig med epoxytricket, men desværre med negativt resultat. Han går nu videre med et 1,5 mm venstredrejet bor og megen forsigtighed!

73, OZ7S Sven

Svar til #13:
En sidste udvej inden bor kunne være og forsøge med div. Torx , de er en smule koniske fra spidsen og opad.

West

Svar til #14:
Det var netop en Torx, som Andreas i #13 uden succes forsøgte sig med...

73, OZ7S Sven

Svar til #1:
Hej Sven

jeg har nogle på lager der er 0,0475 tomme eller 1,27 mm, der er også en
på 1,43 mm svarende til 0,056 tomme.

Hvis du kan bruge det, kan jeg da sende en.

venlig hilsen
OZ5LG/Leif

Svar til #16:
Jeg har sendt dig en personlig mail via brugtgrej.dk

73, OZ7S Sven

Opvarmnings-metode:

Tag en gammel / udslidt unbrakonøgle og varm den op til den er rødglødende, med en gasbrænder.
Stik den i skruen, som sidder fast og gentag processen nogle gange.
Derefter benytter man en nøgle af god kvalitet af mærket f.eks.: Wiha (tysk producent).

Svar til #1: Gå ind på en maskinforretning der sælger john dere traktorer de har alt i tommer,

Svar til #16:
Hej Leif,

Fire unbrakoer ankom sikkert til min postkasse i dag!

Min bedste skydelære har målt dem til 1,58 mm, 1,50 mm, 1,47 mm og 1,27 mm.

Ikke en gang 1,47 mm unbrakoen kunne komme ned i den helt nye, ikke slidte sætskrue på attenuatoren; men det kunne 1,27 mm unbrakoen, og den passede perfekt! Faktisk skulle der vrikkes en anelse for at få den ud igen, så der var rigtig bid!

Konklusion: Sætskruen er 1/20 tomme eller 1,27 mm, og min egen 1,27 mm unbrako er efter al denne tumult og virak blevet for sløv!

Jeg vil videreformidle alle unbrakoerne til OZ7SN Andreas, der har den genstridige 8640 målesender. Der er sætskruen måske slidt nok til, at 1,47 mm kan presses ned.

Mange tak for din indsats!

73, OZ7S Sven
