Kenwood TS-570 reparation.

Hej i forum...

Er der nogen der har prøvet at skifte de der små switche til frontpanelet ?
Jeg søger efter størrelsen på både størrelse og længden på aktuator.

Fordi jeg helst vil undgå at skille den ad før jeg har delene, så vidt det er muligt, fordi jeg bruger radioen som main rig.
Så tanken er lidt at bestille de switche hvis nogen kender størrelsen og så få dem hjem og skifte dem - og så at være oppe at køre igen næsten med det samme i stedet at skille den ad og vente 14 dage på delene kommer.

Så derfor spørger jeg her i forum om nogen kender noget til de switche ellers må jeg gå den vej jeg ville se om jeg kunne undgå :-)

Mvh Henrik

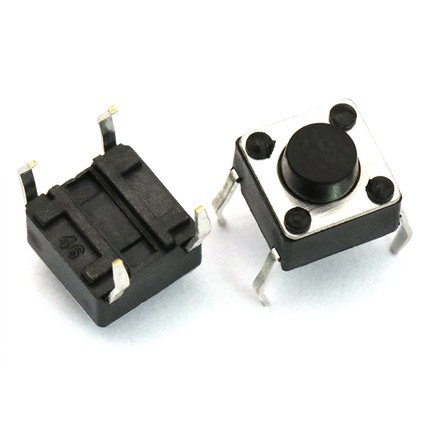

Vedhæftede foto er fra nettet. Det er for at vise hvordan det ser ud.

Svar til #1:
Henrik er der pral på kontaktne ?

Svar til #2:

Hej Bjarne

De er slidt op og specielt tunerknappen og multi / ch encoderen er også færdig så den skal skiftes også når det hele alligevel er skilt ad.
Men skifter alle microswitche når det alligevel er skilt ad.
Og det burde være en smal sag at gå til med alt det værktøj der er til rådighed på det elektronik værksted jeg er på. :-)
Så det er bare at få fundet stumperne....

Mvh Henrik

Svar til #1:
Hej Henrik,

Hvis vi kan rende på hinanden, har jeg mængder af sådanne kontakter liggende - udloddet af skrotprint. Kan du bruge dem koster de gratis.

Men noget andet - Hvor kan man få fat i et nyt potentiometer til IF-shift/Squelsch knappen - nederst til højre på fronten? - Husets frue har en TS570S hvor akslen på denne dobbeltknap har fået et slag og er blevet bøjet eftertrykkeligt.

Vy 73 de oz1etp/Lars

Svar til #1:
Jeg har købt nogle og skiftet i en Icom, så de findes på markedet..

Bare søg på microswitch..

https://www.banggood.com/Geekcreit-100pcs-Mini-M icro-Momentary-Tactile-Touch-Switch-Push -Button-DIP-P4-Normally-Open-p-917570.ht ml?gmcCountry=DK¤cy=DKK&cur_wareho use=CN&createTmp=1&utm_source=googleshop ping&utm_medium=cpc_pt&utm_content=merue m&utm_campaign=aceng-pmax-dk-en-all-2206 02-meruem&ad_id=&gclid=EAIaIQobChMIoL2rm bKJ-QIVk6iyCh2dHglQEAQYBCABEgKkJPD_BwE

Svar til #4:
Hej Lars

Jeg så en video på Youtube hvor en 570'er blev skilt af og de omtalte pots du skiver om blev lagt til side og efterfølgende sagde han i videoen: pas godt på dem her!
Og det får mig til at tro, at de er svære at finde...
Jeg tænker eBay, da der sommetider er dele fra forskellige ophuggede transceivere. Man skal bare løbende holde øje med det. Jeg har sommetider kigget på eBay for at se hvad der er til salg fra ophuggede radioer og nogen gange er det, dét mest utrolige til en radio man kan finde. Altså ting der jo for længst er udgået...

Mvh Henrik

Svar til #6:

Hej Henrik,

Først tak for de link du har sendt i PM - Jeg går videre med dem efter at have gemt billedet af printet der bærer de tre dobbelt-potentiometre i højresiden af fronten.

Selve modulet bag fronten hedder TX-RX UNIT (X57-500) (B/2) og dertil hører biprintet med de tre potentiometre VR450, VR451 og VR452 (Jeg nævner det som et hint til andre i samme situation der læser med her)

Kenwood part: VR450 (IF-shift) R31-0615-05 - det har et klik i midten til IF-shift)
Kenwood part: VR451 og VR452: R31-0612-05.

Potentiometrene er alle 100KOhm.

Tilføjet - at dømme efter mærkningen på billederne er det en ALPS type, muligvis RK097 Kenwood har brugt, men en passende Tocos type - TP76D00 eller TP9600 - kan sikkert også bruges. Jeg hører gerne om andre bud på fabrikanter.

Vy 73 de oz1etp/Lars

Svar til #1:
Hvor mange skal du bruge, jeg har 2 typer identisk med billede, alle splinter nye. Og ja jeg har skiftet sådanne nogle en del gange, men ryst ikke på hænderne og suge litse er godt, at have.

Svar til #1:
DEM jeg har er identiske med dem oz1bpz billede

Svar til #1:
Vent til du har delen. vy 73 de OZ5IQ, Kim

Svar til alle:

Problemet er løst - der kommer reservedele inden længe.
Så tusinde tak for alle inputs til denne tråd.

Svar til #7:

Hej Lars

Selv tak :-)

Og tak for yderligere info omkring de pots med værdier o.l.
Ja hvis ALPS har de modeller, så er det nok ikke helt skudt ved siden af, at satse på dem. De har da et godt ry.

Svar til alle:

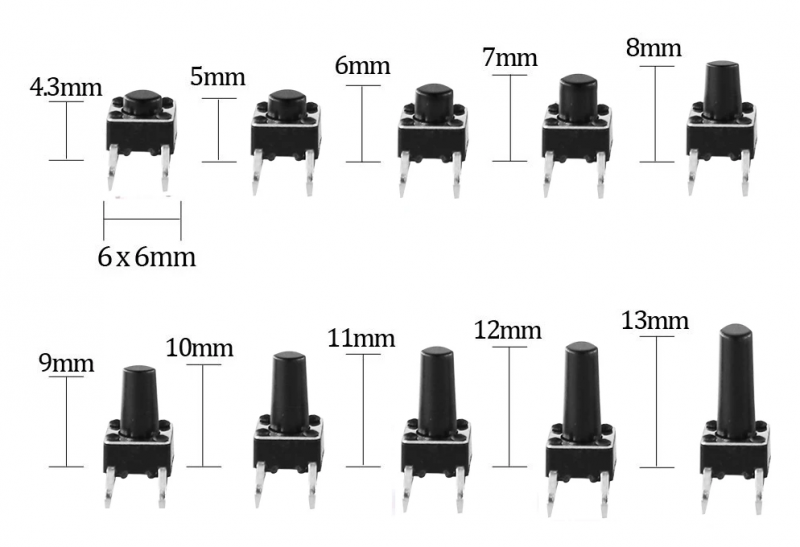

Selv om delene er fundet, så vil jeg alligevel lige pointere, der er flere forskellige højder på de switches og ikke bare en enkelt standard.

Kig på vedhæftede foto.
