SM Power supply - hjælp til justering

Jeg har investeret i denne fine Switch Mode strømforsyning og så vidt så godt.
Jeg har tidligere haft noget lignende og da kunne jeg justere spændeingen fra 12V til 13,8V med et lille potmeter.
På denne her er det ikke så ligetil. For det første er kassen lukket, så den har jeg åbnet. Næste udfordring er at der på printet sidder ikke mindre end 3 potmetre og jeg ved ikke hvilket et der er til udgangs spændingen.
Er der en som har et godt tip til hvordan jeg kan finde ud af det.

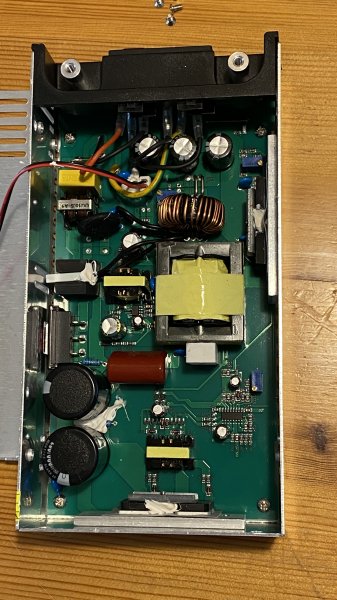

Billede vedhæftet af printet.

Svar til #1:
Kender ikke den pågældende forsyning, men som regel giver en søgning på den indbyggede regulator en hel del information omkring hvad/hvordan der reguleres.
Kan forestille mig at du kan stille U samt Imax og måske 5V rail også?

Svar til #1:
Hej Henning

Du kan tage en vandfast pen og markere hvor potmetrene står nu. Drej forsigtigt på dem én ad gangen samtidig med at du måler på udgangsspændingen (Det kan være en idé at der er lidt belastning på).

Når du rammer den forkerte stille du den blot tilbage til udgangspunktet (Du kan selvfølgelig ramme den rigtige først, der er jo 33 1/3 % chance :-).

wow har lige set billederne..

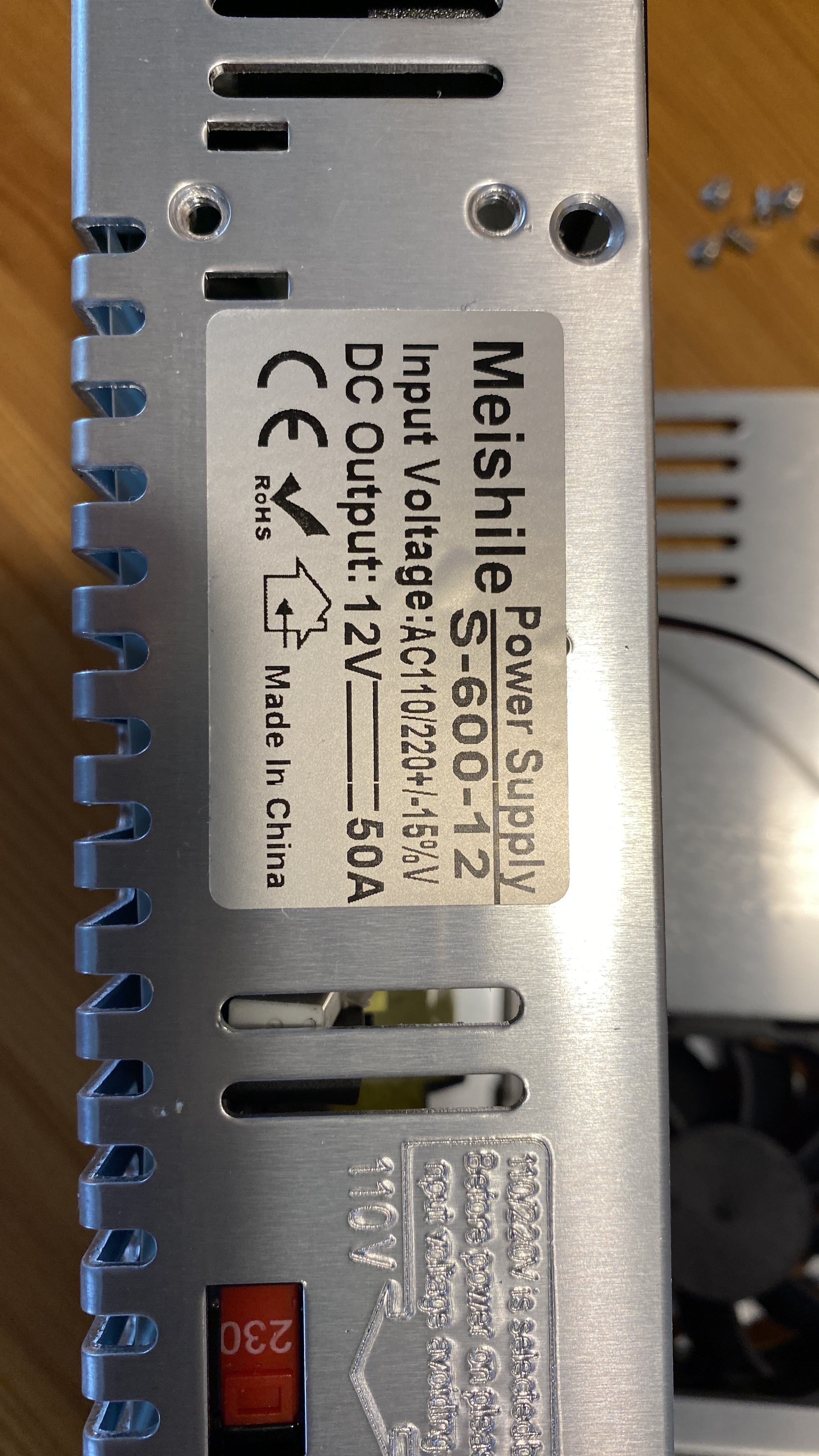

50A skulle den kunne give ?
se de små ens 3 lytter ved udgangen, prøv at slå deres specifikationer op hvor meget ripple strøm de kan tåle, så nu ved du hvor meget strøm det er klogt at belaste den.

Svar til #4:

Den sammenhæng (ripplestrøm vs. belastning) bliver du da vist nødt til at beskrive nærmere.

Mvh
Hans-Jørgen

Svar til #4:
Hej Thomas.

Den formel Ubr= 1,5 X I mA/CuF for en dobbeltensretter ved 50Hz netfrekvens eller faktor 4,1 ved enkeltensretter -- som vi lærte i "gamle dage" -- du'r ikke rigtig ved SMPS.

Det er det H-J P vil belære dig om.

Vy 73 // Asbjørn

Svar til #6:

Jeg forsøger nu ikke at belære nogen som helst om noget som helst. Og da slet ikke Thomas, som jeg kender udmærket :-)

Der er bare ikke nogen umiddelbar sammenhæng mellem ripple spænding og udgangsstrøm på en SMPS.
Selvfølgelig er der en sammenhæng, men det kræver et dybtgående kendskab til konstruktionen, og det får man jo næppe ved at kigge på et billede....

Det var bare det, jeg ville sige; Hej!

/Hans-Jørgen

Svar til #1:
Vedr potmetre, generelt så sæt en lille prik, så du altid kan se, hvor den oprindeligt var indstillet. 2 drej kun lidt .

vy 73 de OZ5IQ, Kim

Svar til #7:
Hej Hans-Jørgen.

Din henvendelse # 5 til Thomas -har du netop selv besvaret - tak for det.

73 /7 Asbjørn

Svar til #1:
Der er nogle videoer på nettet om denne strømforsyning du kan se på. Den sælges hos Amazon til under300 kr. Selv med afgifter er den billig, og de videoer man kan se giver desværre det indtryk at den ikke er særlig godt udført bl. A er der ikke udført særlig godt arbejde med kølepasta. Jeg mener ikke efter det jeg har set at den kan belastes ret meget. Jeg håber alligevel at du får glæde af den. Bedste hilsner fra OZ1ATB

Svar til #1:
Anbefalingerne i #3 og #8 duer ikke: Forsyningen er forsynet med flergangstrimmere med mange omgange på en lille messingskrue, så en markering vil have samme værdi som molboernes 'hak i rælingen' i historien om kirkeklokken... drej forsigtigt og tæl omgange i stedet for.

73, OZ7S Sven

Svar til #11:
Sven, man behøver jo ikke dreje den ret meget for at se en spændingsændring så min metode er enkel og ganske anvendelig :-)

Svar til #12:
Det virker ikke for mig med denne slags potmetre - jeg vil hellere tælle (halve) omgange.
Men lad os høre, hvad #1 kommer frem til. Vi venter i spænding (pun intended...)

73, OZ7S Sven

Svar til #1:

Blot til info ...

Har du set denne
https://www.amazon.com/gp/customer-reviews/R29G3 OWZ09Q99Z/ref=cm_cr_dp_d_rvw_ttl

Samme Mærke/model , men billedet ser lisd anderledes ud (inside/PCB).
Men hvis dit layout har samme "noise", så kan det være at du måske ikke er så interesseret i at have den tændt.
