0-200MHz hjemmebygget spectrum analyzer projekt

Denne tråd er lukket for nye indlæg

#1  14/09-22 23:38
Thomas Scherrer OZ2CPU

Indlæg: 182
der var i de gode gamle dage
en del hjemmebygger projekter i omløb af disse her spectrum analyzer front enheder man så satte til et TV eller Scope skærm, alt efter hvor smarte de var lavet, jeg har lige scoret en super flot en, der klare 0-200MHz men den virker ikke, der mangler noget sweep, så jeg er på jagt efter nogle tegninger, nogle af der der ved hvor de findes ?
Den er jo nok fra før internettet, så det er nok derfor at jeg intet får frem.

#2  15/09-22 16:44
Glenn Møller-Holst
Indlæg: 722
Svar til #1:

Kan du liste hvilke specielle - bemærkelsesværdige kreds som anvendes?

----------
Glenn, OZ1HFT

#3  15/09-22 18:17
Thomas Scherrer OZ2CPU

Indlæg: 182
det bemærkelsesværdige er nok at det hele er 100% hjemme bygget,
ufatteligt flot og lækkert udført,
jeg har ikke sweep, ved ikke om sweep er noget der kommer inden fra, eller ude fra.
Der står ikke et ord på forplade, ej heller ikke inden i,
men der er liv i LED display, samt LO out og støj på video out,
sweep bnc = INTET signal.
jeg er på jagt efter nogle tegninger af lign konstruktioner fra 1980-1990
måske i OZ og lign blade ? der var også nogle i 6FRS der byggede sådan noget for mange år siden, men der er intet at finde på deres hjemmeside om gamle projekter, hvilket er lidt ærgeligt,


#4  15/09-22 18:45
Hans-Jørgen Petersen
Indlæg: 313
Svar til #3:

Hej Thomas

En nem, og slet ikke så dårlig måde at lave en sweepgenerator på, er at anvende f.eks en ADF4150/51 kreds fra Analog Devices, og så steppe den i gennem det ønskede frekvensområde med f. eks. en arduino nano med anvendelse af et passende antal step. Hermed får du for små penge et synthesized sweep med stor frekvenspræcison. Metoden anvendes i visse versioner af nanoVNA.
I dette tilfælde skal ADF4050/51 naturligvis operere i et frekvensområde startende ved 1. mellemfrekvens og op til 200 MHz over denne.

De seewpgeneratorer der typisk anvendtes i amatør analyzere for 30 år siden var ganske svære at få rimeligt linære. Desuden var de præget af en hel del drift.

Hvis du er ude efter en gammeldaws konstruktion, havde det tyske amatørblad UKW-Berichte engang i halvfemserne en ganske udmærket konstruktion af DB1NV.
Hvis du ønsker det, tror jeg nok, at jeg har en pdf kopi et eller andet sted.

Mvh
Hans-Jørgen

Redigeret 15/09-22 19:48
#5  15/09-22 18:58
Glenn Møller-Holst
Indlæg: 722
Svar til #3:

Kig på denne og de andre datoer:

https://web.archive.org/web/20050408164242/http: //www.oz6frs.dk/

Jaenen Jirmann, DB1NV
A Spectrum Analyser for the Radio Amateur
https://www.qsl.net/n9zia/spec/DB1NV-1.pdf

Part 2:
https://www.qsl.net/n9zia/spec/DB1NV-2.pdf

----------
Glenn, OZ1HFT

Redigeret 15/09-22 19:08
#6  15/09-22 19:52
Hans-Jørgen Petersen
Indlæg: 313
Svar til #1:

Den har jo VCO og mon ikke multiturnpotmetrene er til at indstille sweepet?
Hvad er der på den anden side af "bundpladen"? Mon ikke der sidder en savtakgenerator til at styre din VCO. Jeg skulle tro, at du ved af følge kablingen fra multiturnpotmetrene, vil finde hvad du søger efter ;-)

Jeg går ud fra, at du er opmærksom på, at du til denne type analyzer har brug for et analogt oscilloskop med XY-mode, idet analyzeren jo ud over videosignalet (y-signalet) også skal styre x-afbøjningen

Btw.: Den anvendte type skærmdåse får det til at ligne noget der er bygget af en STORNO medarbejder engang i halvfjerserne.

/Hans-Jørgen

Redigeret 15/09-22 20:52
#7  15/09-22 20:53
Søren Mogensen
Indlæg: 35
Svar til #1:
Hej Thomas.

Den ligner i sin opbygning meget lig med det scope jeg roder med.
Den tænder, men der er ikke glød i røret. Ligner også noget hjemmebyg, dog i den bedre afdeling.

----------
73 Vy de OZ1KNX
Hav en god dag.

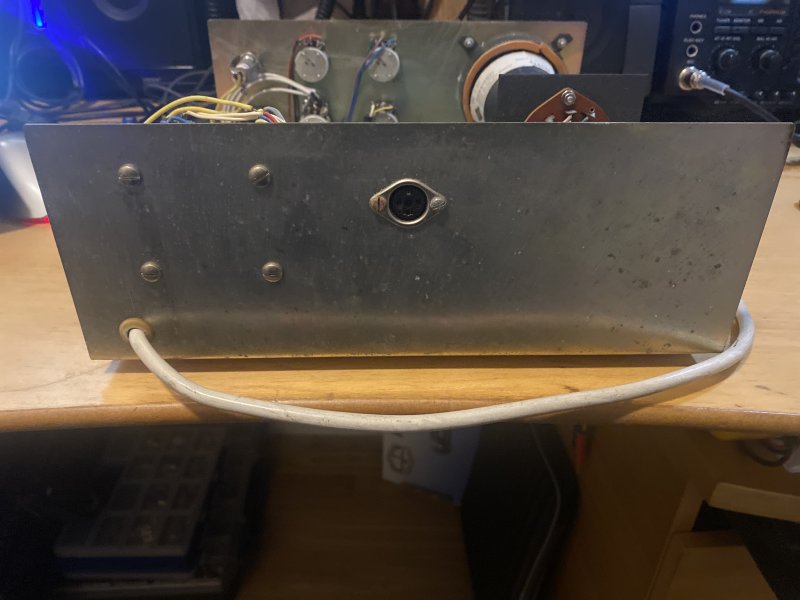

Vedhæftede filer: image.jpg   image.jpg   image.jpg   image.jpg
#8  15/09-22 21:57
Thomas Scherrer OZ2CPU

Indlæg: 182
MEGET godt gættet HANS, ved jo godt det ikke er gæt :-)
JA han var fra storno i de gode gamle dage hvor man kunne bygge alt man ville

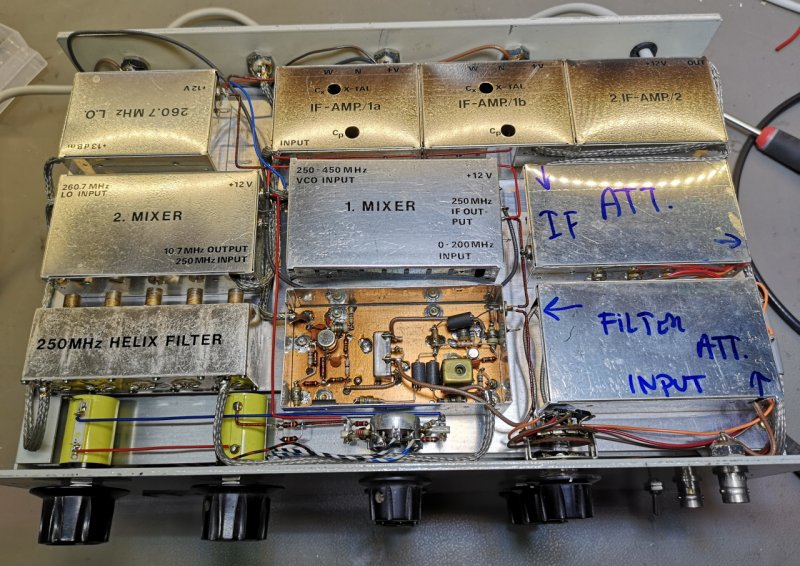

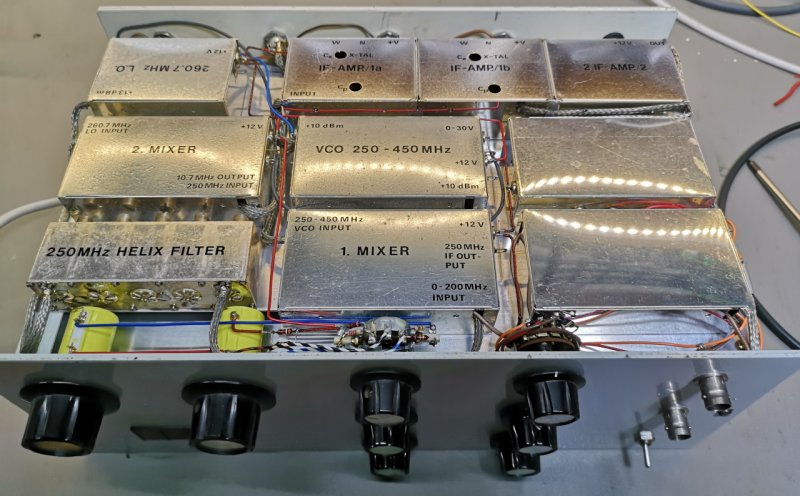

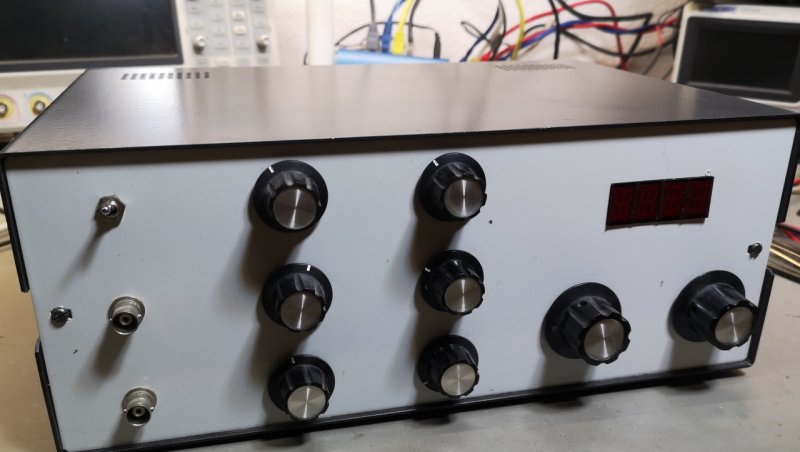

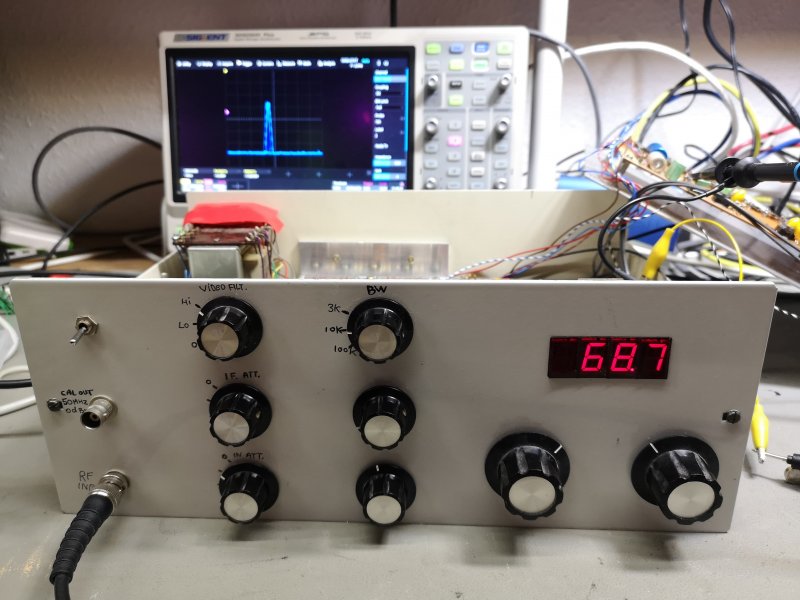

Der er skam billede på nu !!
jeg har luret et par fejl og manglende forbindelser, det var en konstruktion der ikke blev helt færdig, så det har jeg lige fikset.

Redigeret 15/09-22 21:58
#9  16/09-22 12:00
Hans-Jørgen Petersen
Indlæg: 313
Svar til #8:

Sådan!

/Hans-Jørgen
