Kiss80 80meter modtager savner diagram

Hej jeg har fundet et modtager print som jeg savner diagram til
der er 2 resonator 4.000 Mhz og 4.190 Mhz bruges til xo.

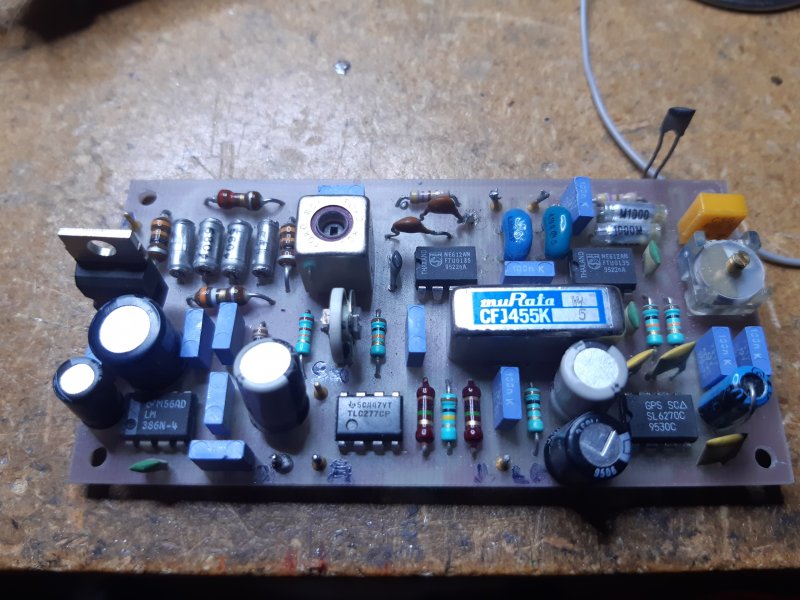

Har prøvet at google kiss80 uden resultater. Billede er uploadet.
Er der nogen som ved mere om den.
VY 73 DE OZ1KVB

Svar til #1:

Mon ikke dette print er et køkkenbordsprojekt?
Uden dæklak og typisk håndloddet!
Det skulle undre mig, om der er fremstillet mere end dette ene print :-)

Mvh
Hans-Jørgen

Svar til #2:

Jeg mener at kunne huske at der var et projekt med det navn, men jegkan ikke huske detaljerne. Printet ser rigtig nok hjemmelavet ud, men det kan jo være at man ikke kunne købe færdige print eller de var for dyre.

Det er for mig at se en ret ligetil konstruktion, der er til at finde rundt i uden diagram.

Dåsen og de 4 polyesterkondensatorer til venstre må være HF kredsen. Der sidder 2 stk. NE612 som LO/mixer hhv. som BFO/detektor. MF er 455 kHz, og den gule dims er en 455 kHz resonator. Al forstærkning ligger på LF niveau i de tre kredse for neden.

Der er brugt en Plessey SL 6270. Det er en mikrofonforstærker, som også kan bruges som AGC reguleret LF forstærker. Det er en kreds der ret sjældendt ses anvendt i andet end konstruktioner med ophav i UK. Det kunne pege mod RadCom, Elektor eller Ham Radio Today fra primo 1980'erne.

vy 73

Jørgen

Svar til #1:
Her er den:
https://www.edr.dk/wp-content/uploads/OZ%20frie/ 1998/OZ.1998.04.pdf?_t=1629117966

HEJ ALLE DET ER RART AT MAN KAN FÅ HJÆLP I DETTE FORUM
TAK TIL ALLE . DER HAR SET MIT INDLÆG .
VY 73 DE OZ1KVB

Svar til #2:
Hej Hans jørgen tak for dit svar .
VY 73 de OZ1KVB

Svar til #3:
Hej Jørgen tak for dit svar .
VY 73 DE OZ1KVB

Svar til #4:
Hej Istvan mange tak for dit svar ,lige hvad jeg søgte .
Vy 73 DE OZ1KVB

Svar til #8:

Ok, ikke helt galt med ideen om det hjemmelavede:-)
Sjov ide (men ret smart faktisk, når det skal være enkelt) med VOGAD kredsløbet anvendt som agc i LF delen. Det har jeg ikke set før.

Pas på den komponent. Plessey kredse er ikke til at drive op af jorden i dag, og der blev stort set aldrig lavet second-source udgaver af kredse fra dette firma.
Dette var årsagen til, at de stort set aldrig blev anvendt uden for England. Det var simpelthen for farligt, Skanti gjorde det en enkelt gang, og så ALDRIG mere! Den kreds Skanti anvendte var vist ret smart, men da den udgik, stod man med håret i postkassen. Der var ikke et alternativ!

/Hans-Jørgen

Svar til #3:
Det er en SL6270 Plessey Vogad.

Svar til #10:

Det er vel også det Jørgen skriver!
VOGAD = Voice-Operated Gain-Adjusting Device.
Komponenten var oprindelig tænkt anvendt i PA (Public Address) anlæg som ja, mikrofonforstærker med automatisk gain regulering.

Jeg synes stadigvæk, at den i "KISS80" brugte anvendelse er godt tænkt :-)

/Hans-Jørgen

Svar til #11:

Man kan også anvende OTA i VOGAD

https://en.wikipedia.org/wiki/Operational_transc onductance_amplifier
Citat: "...
One of its principal uses is in implementing electronically controlled applications such as variable frequency oscillators and filters and variable gain amplifier stages which are more difficult to implement with standard op-amps.
..."

https://en.wikipedia.org/wiki/Variable-gain_ampl ifier

Svar til #4:
Så vi skullle ikke længere væk end til OZ. Den artikel havde jeg totalt glemt. Godt at andre husker bedre end jeg gør.


Og til #9:
Helt henfaldet til unobtanium er SL6270 mærkværdigvis ikke. Den fås ved SV1AFN.

Jeg kan godt huske Plessey kredsen i TRP3000 synthesizeren. Det er en af de få "ikke UK" anvendelser jeg har set.

Det var samme historie med transistorer/kredse fra Ferranti. De var rigtig gode, men heller ingen scond source, så dem skulle man osse gå langt uden om.

vy 73

Jørgen

Hej,

Plessey var en ganske fortrinlig firma mht. komponenter til amatører. Det skyldtes primært at deres chef designer Peter Chadwick slev var radioamatør. Peter havde den holdning at hvis han manglede en IC til en af hans mange projekter så deignede han en og bekymrede sig først senere om den kunne sælges kommercielt. (Det kunne man som regel.) Plessey var storleverandør af ICer til den engelske forsvarsindustri. Peter plejede at sige at "... de var hans bedste kunder da de aldrig klagede over holdbarheden af deres ICer..." Det skyldtes primært at de som han sagde "... smed dem i havet..." Det var sonarbøjer som havde et meget begrænset levetid. Det sjove var at hvis man tog over til England med en flaske Gammel Dansk så kunne man overbevise ham om stort set alt vedrørende ændringer i eksisterende produkter. Et eksempel på det var deres NJ8820 serie syntese kredse. NJ8824 var en special udgave hvor kredsen blev loadet med nye deleværdier synkront med den interne delekredsløb. Den blev fremstillet på dansk foranledning. Resultatet var at kanal til kanal skiftetiderne i en syntese readio blev væsentligt reduceret. Han var en rigtig sjov fætter. Hans kone designede TTL kredse for Texas Instrument så de med at "koge" silicium var ligesom i familien.

Det var lidt historie.

Svar til #14:

Ja, han var bestemt en sjov fætter ham Peter. Jeg har selv haft fornøjelsen af at nyde en kop øl eller to sammen med ham.
Han var i øvrigt autodidakt, og han tilgav aldrig den engelske ingeniørorganisation, at de ikke ville have ham som medlem.

/Hans-Jørgen

Svar til #14:
NJ8820 var designet til at tælle gennem en EPROM og læse data ind til deleforhold mm. Så kunne man vælge kanal på de øvrige adresseben på EPROM'en. Den fandtes foruden i 20 pin DIL i en 24 pin flat pack hvor man med et af de ekstra ben kunne vælge om adressebenene skulle være input eller output. På DIL-versionen af NJ8820 var de fast strappet til output.

Vi fik så flækket låget af nogle NJ8820 i DIL-hus og lagt en bondingtråd på det ben som skiftede til input, så kunne den styres af en processor - og således blev NJ8821 født!

Jeg havde fornøjelsen af dialogen med Peter i bl.a. den sammenhæng!

Det vælter jo ligefrem ud med gode historier og anekdoter...

Dejlig tråd!

Svar til #11:
Ja jeg havde selv flere der blev brugt i forskellige opstillinger.. og de lavede også en decideret AGC kreds jeg ikke kan huske nummeret på..

Svar til #18:
SL1621?
Den bruges bl.a. i den "berømte" Plesseytransceiver:
https://www.jbryant.eu/pages/g4clf.htm

Jeg er ikke helt sikker på om tråden kom tilbage på sporet af det . . ;-)

Svar til #18:

Er den her?:
https://archive.org/details/bitsavers_plesseydat adarCommunicationsICs_16570371/page/n1/m ode/2up
pdf:
https://ia600605.us.archive.org/12/items/bitsave rs_plesseydatadarCommunicationsICs_16570 371/1981_Radio_and_Radar_Communications_ ICs.pdf

fx SL1620C eller SL1621C ?

Svar til #19:

Her er VOGAD'en (IC9) dog brugt mere traditionelt, som mikrofonforstærker med agc, medens modtagerens agc kredsløb/gain justering er mere traditionelt, og på RF niveau.

Plesseys synthese kredse blev i øvrigt i et eller andet omfang produceret af Motorola/Freescale, på et ret sent tidspunkt i forhold til Plesseys nedlukning af produktionen.
Jeg kender ikke de nærmere detaljer.

/Hans-Jørgen

Svar til #4:

... Hvilket minder mig om at der var en konstruktion med den VOGAD i OZ i starten af 80'erne - så vidt jeg husker af Hans Rossen fra Korsør.

Den sad også i modulationsforstærkeren en serie D-netz (NMT) mobiltelefoner fra Siemens, kaldet "Panzer-IV". Hvis der er flere tilbage på surplusmarkedet.

Vy 73 de oz1etp/Lars

Svar til #19:

Samme transceiver blev beskrevet af OZ1AM i OZ i 1980 (jeg har den liggende et eller andet sted )

https://www.google.com/url?q=https://bibliotek.e dr.dk/wp-content/uploads/OZ/1980/OZ.1980 .08.pdf&sa=U&ved=2ahUKEwjGxZHQkMT6AhUn_r sIHVZZDTIQFnoECAIQAg&usg=AOvVaw1tA49uqTq 683V5uO-_4sPd

Svar til #19:
Ja den trx var ret kendt den gang :-)

Og bestemt state of the art :-)

Svar til #1:

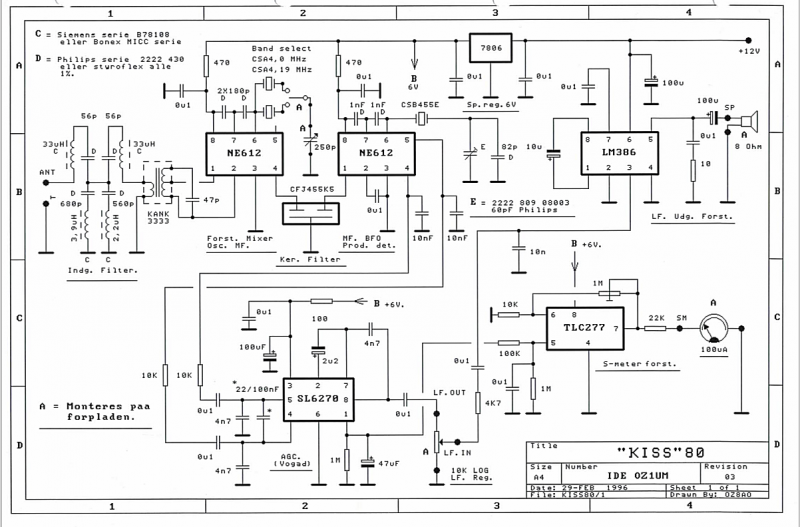

Jeg fandt 'lige' den endelig version af Kiss 80 i de gamle gemmer fra 96..
Se billede.

Svar til #25:
Ja den var simpel og nem at opgradere :-)

Svar til #9:
VOGAD? betyder hvad?, det er nok efter min tid på skolebænken, selvom det var længe efter krystalmodtagerne og gnistsenderne

Svar til #27:
voice-operated gain-adjusting device

Svar til #:
Jeg var i mange år sammen med G3RZP Peter Chadwick i ETSIs standardiseringsgruppe RES2, hvor vi sammen til møderne skrev på mange standarder indenfor bl.a. landmobil radiokommunikation og krav til kommercielt markedsført amatørradioudstyr - og om aftenen diskuterede mangt og meget radioteknisk, samtidig med indtagelse af passende mængder modulationsvæske. Et af emnerne var, som jeg husker det "The possible non-reciprocity of radio wave propagation". Festlig fyr, der som en af få udlændinge holder af Gammel Dansk og kan udtale det.

AGC-kredsen var SL921. Den var en del af hele sættet til den britiske hærs Clansman-sæt til HF. I Danmark var Scansupply importør, og de solgte hele chipsættet til, som jeg husker det, lidt under 1000 kr. Det var mange penge midt i 1970'erne. Jeg har for øvrigt en hel æske SL612C liggende, hvis nogen skulle mangle...

73, OZ7S Sven
