Was zum Teufel ist das?

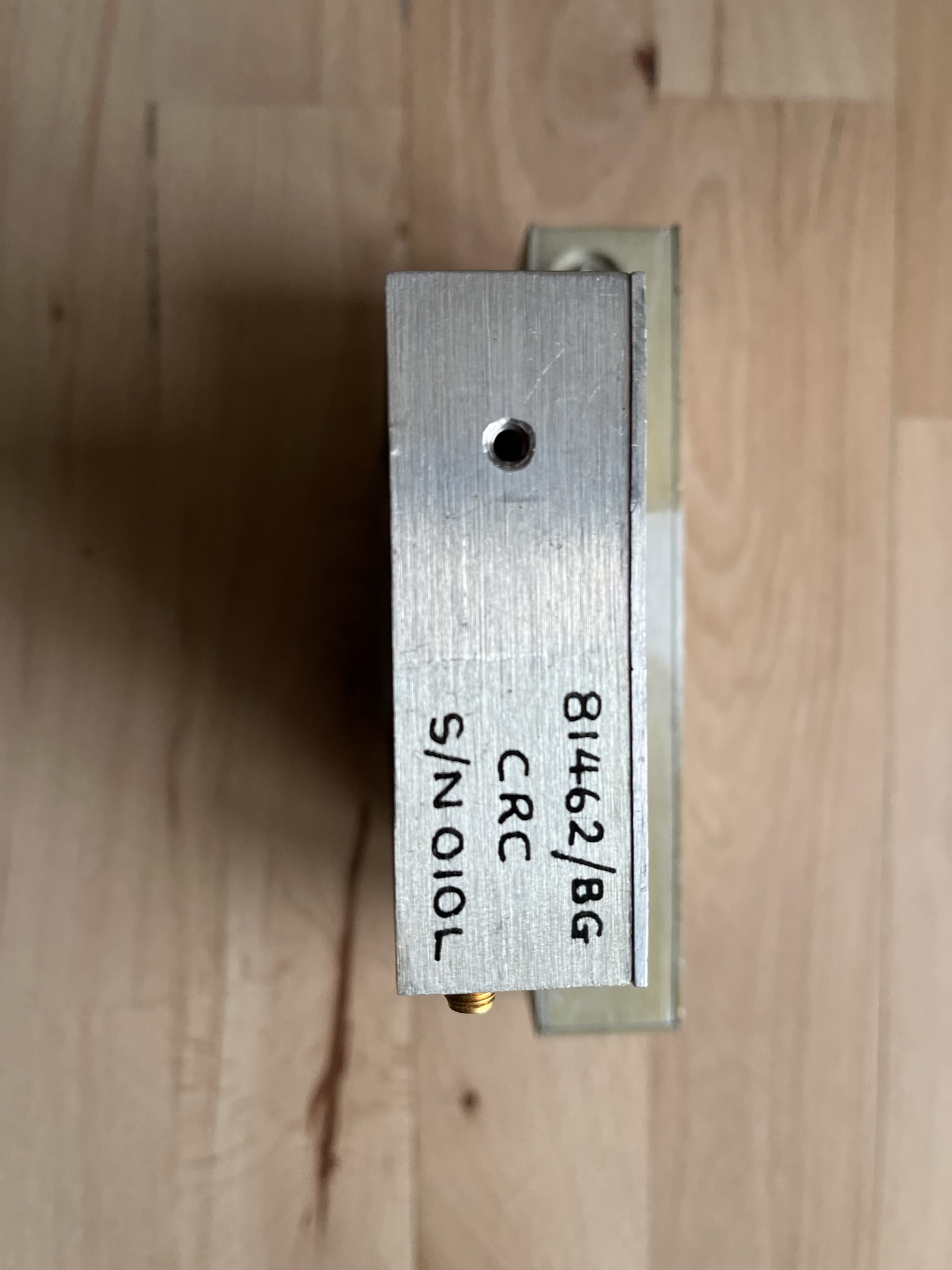

I oprydningsfasen fandt jeg 2 spændende moduler, se vedhæftede fotos.
Det er ganske klart at de kan levere et 10MHz signal, samt et 266.7KHz signal og at de er TCXO stabile.

Ved nogen hvor de kan stamme fra og har nogen data over dem, gerne lidt om tilslutning i DB9 stikket?

Rigtig god weekend.

Svar til #1:

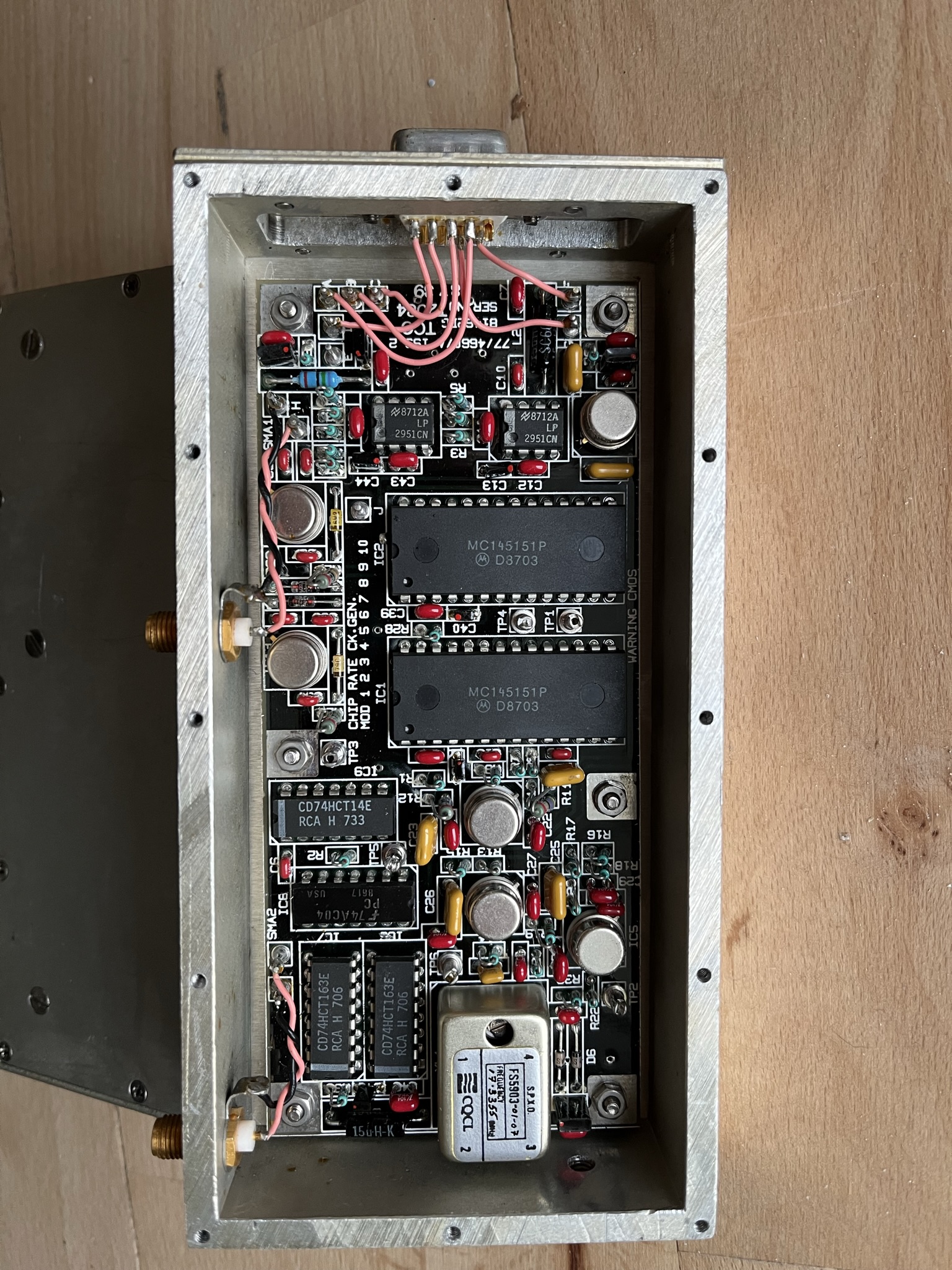

Tjaa, der står på printet at det er en Chip Rate Clock Generator, og vi kan se den indeholder en 17,3355 MHz oscillator og to faselåse.

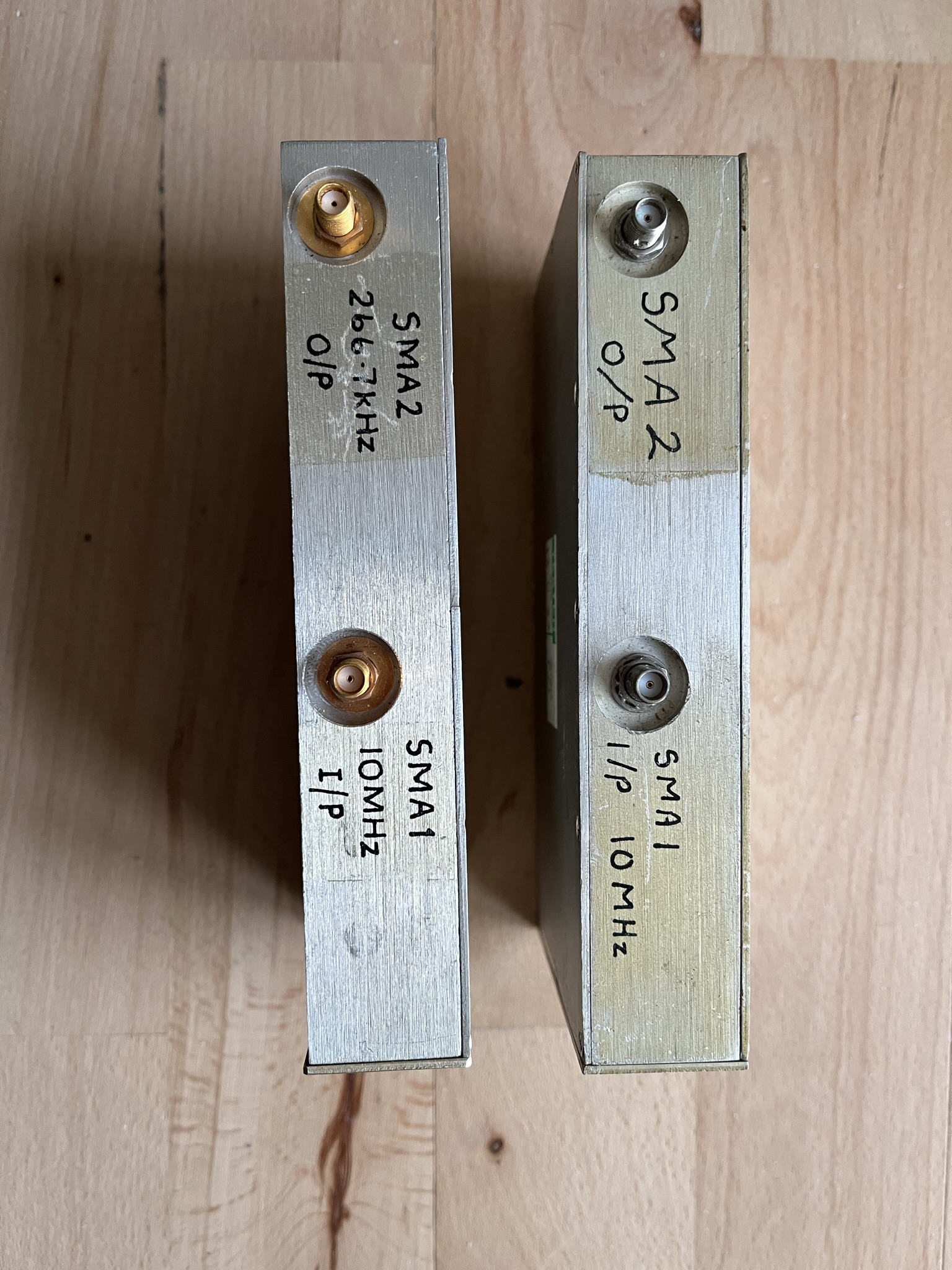

Som jeg forstår teksen på æskerne, kan de levere 266,7 kHz (eller er det 266,666666 kHz?), men hvor læser du at de også kan levere 10 MHz?
Jeg læser det som at de skal have 10 MHz input?

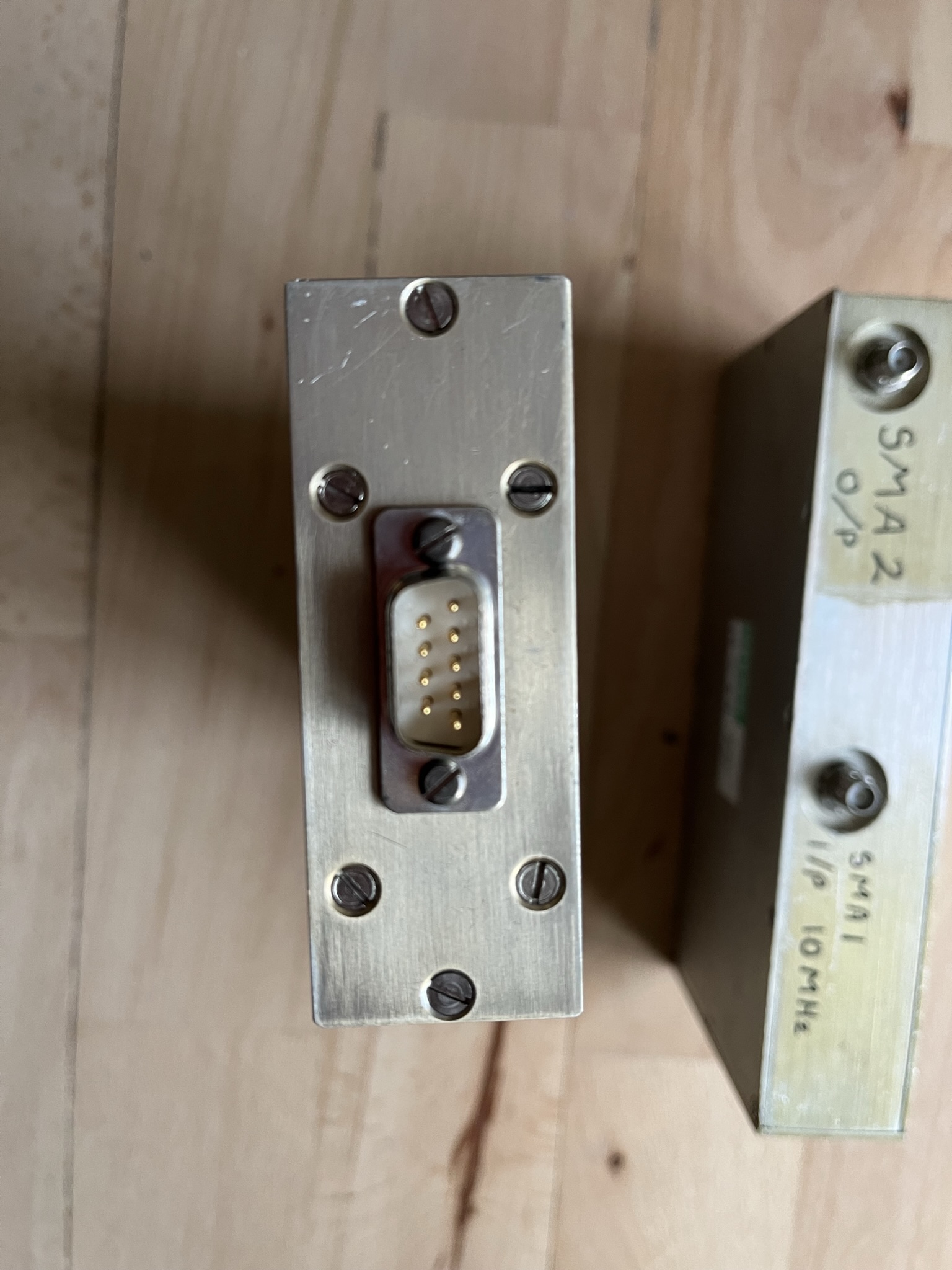

Jeg tænker at DB9 stikket kommer med forsyningsspænding(er) og noget styring.

Den mekaniske opbygning, skriften på æskerne og printet i det hele taget peger i retning af UK. Det kunne være noget Plessey- eller Marconigrej. Kan du evt se typenummeret på et par af de mange IC i metalhus?

Vy 73

Jørgen

Svar til #2:
Hi Jørgen

Så langt kom jeg også, bortset fra at læsebrillerne nu er pudset og 10MHz porten jo klart er input :-)

Kredsene i metalhusene er:
LM120H: SP reg
LF256: Op-amp
LF255: Op-amp
SL560: LNA

Sidstnævnte fra Plessey.

Mht output på 266,7KHz er det nok højest sandsynlig at det er 266,6666.... KHz der er tale om, det giver ihvertfald mest mening.

De er nok ikke anvendelige til så meget, ud over at kasserne jo er ganske gedine til selvbyg.

Svar til #3:
Hejsa

Det faktum at der anvendes en Plessey kreds, endda en af de mere skumle, peger på UK oprindelse. Plessey kredse var p....gode, men de fleste designere uden for UK, også jeg, gik langt uden om Plessey kredse pga. mangel på second source.

Men det er fine æsker, som kan bruges til meget andet godt.

vy 73

Jørgen
