RigExpert AA-600 kalibrering?

Denne tråd er lukket for nye indlæg

#1  12/03-23 11:11
Søren Kleist
Indlæg: 34
Hej

Jeg rodede med en antenne i går og syntes at mine målinger med min RigExpert AA-600 viste nogle tal, som lå lidt uden for skiven.
2 antenner lå ikke afstemt til den frekvens, som jeg synes at huske, at de blev skåret til, da jeg købte antennerne for år tilbage.

Nu tester jeg lidt mere, og tester med en antenne, som man vel ikke rigtigt kan tage fejl af - og dog.....

Se venligst vedhæftede billeder at en 1/4 bølge mobilantenne (en DV27) skåret ned til ca. 50 cm - altså skåret til 2 meter båndet, monteret på en gammel magnetfod, sat på bilens tag.
Antennen er ca. 48 cm lang. Monteret på magnetfoden i alt ca. 51 cm antenne (?).
Antennen bør derfor være i fin resonans til 2meter båndet.

Spørgsmål 1:
Hvorfra skal jeg måle til antennes top på denne antennefod?
Tommelstokken står på magnetdelen, og der er 51 cm til toppen af antennen.

En ting er, at jeg er usikker på, om jeg skal måle fra bunden (hvor tommelstokken står) eller oppe, hvor fod møder antenne (jeg gætter på, at coax afsluttes nede, lige over magneten, og at det derfor er mest rigtigt at måle fra hvor tommelstokken står.

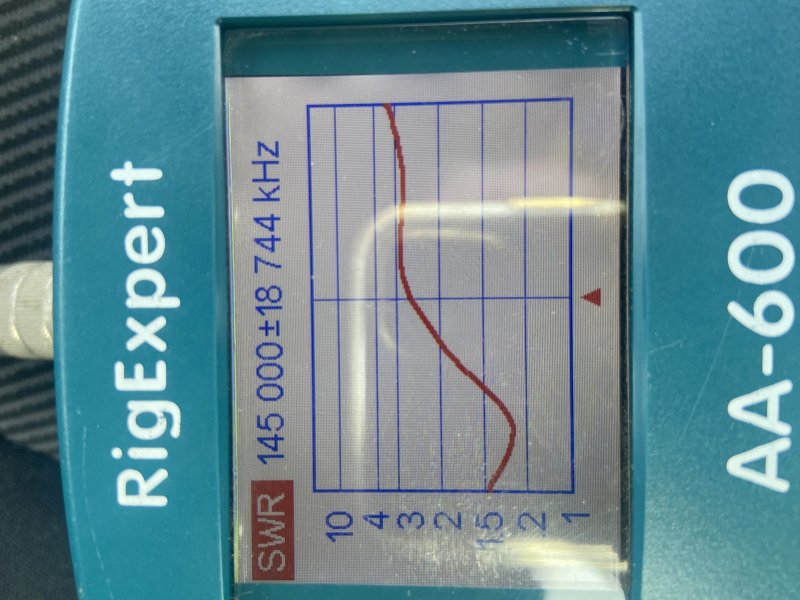

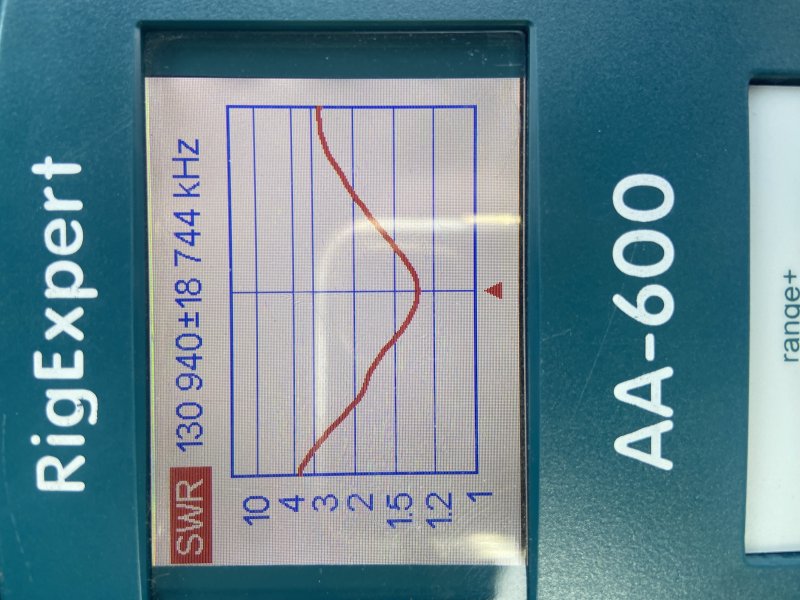

MEN det bekymrende er, at AA-600 viser, at antennen er skåret til ca. 131 MHz, dvs. er ca. 57 cm lang. Det holder jo ingen steder....

Er det derfor mest sandsynligt, at det er min AA-600, som er ude at kalibrering? (=spørgsmål 2)

VH Søren/OZ9S


(efterskrift: billederne står på hovedet - aner ikke hvorfor)

Redigeret 12/03-23 11:21
#2  12/03-23 12:34
Willy Hansen

Indlæg: 133
Svar til #1:
jeg ved ikke med sådan et måleinstrument... men hvad siger et "gammeldags" swr meter med visere ? lærte engang at man ku " forlænge" med et krokodille-næb, bare for at se om den var for lang eller kort.. er nok svært på en glasfiberpind at få fat på tråden indeni... men er det ikke et forsøg værd ( med et gammeldags viserinstrument)?

----------
OZ1HYI / 5P1W
Willy

#3  12/03-23 12:59
Jørgen Kragh
Indlæg: 611
Svar til #1:
Du kan let lave en orienterende test af Rigexpert'en som følger

Uden belastning på måleporten skal den vise VSWR = uendeligt eller tæt på i hele frekvensområdet.

Ved kortsluttet port skal den osse vise uendeligt.

Ved 50 Ohm belastning skal den vise VSWR = 1.

Ved 25 Ohm og 100 Ohm belastning på porten skal den vise VSWR = 2.

25 Ohm og 100 Ohm modstandene skal naturligvis være induktionsfri modstande, eller tæt på. Jeg vil anbefale størrelse 0805 modstande loddet på et stik der passer til stikket på måleporten.

Lav de 5 målinger og fortæl os resulatet.

vy 73

Ye Olde Radio Engineer

#4  12/03-23 14:35
Søren Kleist
Indlæg: 34
Svar til #2:
Tak Willy - god ide, jeg finder det gamle SWR-meter frem :-)
Tak for svar.

VH Søren

#5  12/03-23 14:52
Søren Kleist
Indlæg: 34
Svar til #3:

Hej Jørgen,

Først: Tak for din altid hjælpsomme, seriøse og brugbare svar på også mine spørgsmål.
Gid der var mange flere som du, der tilgår spørgsmålene SÅ konstruktivt. TAK:

Jeg har kastet mig ud testen, men ved ikke, om de 35år gamle modstande, som jeg har fundet, er induktionsfrie??
Se vedhæftede billeder.

Der er maks. VSWR ved både åben og kortsluttet.

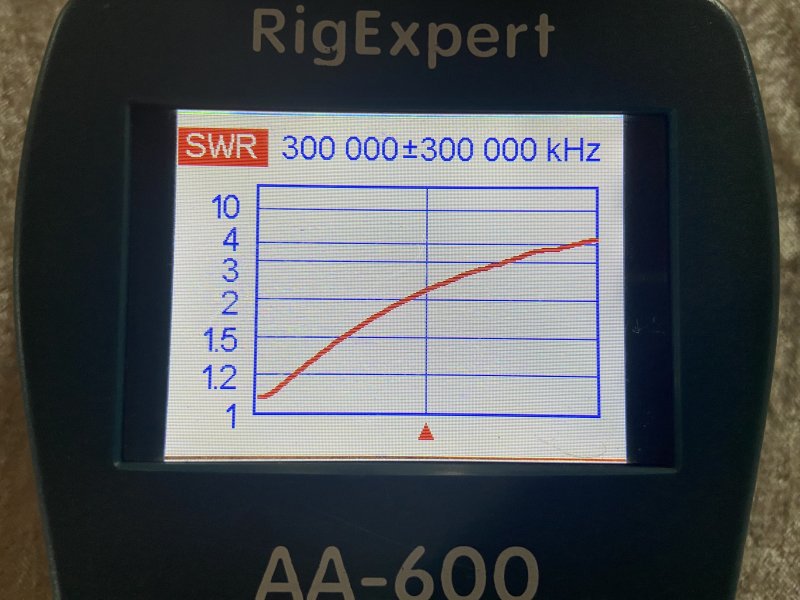

Vedhæftede filer: IMG_9474.jpg   IMG_9479.jpg   IMG_9481.jpg
#6  12/03-23 19:23
OZ1GT - HT01

Indlæg: 348
Svar til #5:
Søren, jeg tror ikke at dit instrument fejler noget. Derimod tror jeg at det er din antenne, hvor fejlen ligger.

Du skriver at du har brugt en DV-27 viklet jo er en ned spolet og tråd viklet mobil antenne, og af den grund kan du ikke bruge den totale længde at beregne ud fra.
Du skal have fat på en pisk af glasfiber med kobbertråd ud i et stykke, og jeg mener bestemt ikke at DV-27 er lavet sådan, for så skulle den jo være 2,75 meter lang, dvs. en fuld 1/4 bølge på 11m.
Havde det været en (DV-27 L) havde du kunne bruge den.
Francis

#7  12/03-23 20:40
Hans-Jørgen Petersen
Indlæg: 288
Svar til #5:

Hej

Hvis du er glad for dit instrument, er det en rigtig dårlig ide, at putte alskens metal og kobbertråde ind i stikket. Risikoen for at skade stikket er markant. Brug hun rigtige stik.

Hvis dit første billede er med 50 Ohms terminering, er der enten noget helt galt, eller også har du brugt en modstand med trådender.

Gør som Jørgen foreslår, og anvend SMD modstande (0805 eller mindre), og UDEN tilledninger.

Har du en 50 Ohms terminering eller dummyload, er det klart at foretrække til 50 Ohms målingen.

Mvh
Hans-Jørgen

#8  12/03-23 20:48
Søren Kleist
Indlæg: 34
Svar til #5:
Hej Francis - Godt set/tænkt - og ja, det er måske her, er problemet ligger, og derfor, at den - med den viste længde - svinger på 131 MHz og ikke 145 MHz.(?)

Jeg knækkede vist antennen tilbage i slut 90-erne, så den har ikke været hel i mange år.
Som jeg husker antennen, så var den ca.1,40 meter lang og havde, måske 2/3 eller 3/4 oppe, en lille fortykning, omkring 10 cm lang, som jeg altid har tænkt må have været en spole.
I det lys burde man kunne klippe toppen af, og bruge bunden, som var det en DV27L (tror jeg).

Jeg kan ikke finde et godt billede af antennen nu, men jeg kan finde denne link:

https://www.google.com/imgres?imgurl=https%3A%2F %2Fasset.conrad.com%2Fmedia10%2Fisa%2F16 0267%2Fc1%2F-%2Fde%2F260860_SZ_00_FB%2Fi mage.jpg%3Fx%3D400%26y%3D400%26format%3D jpg%26ex%3D400%26ey%3D400%26align%3Dcent er&imgrefurl=https%3A%2F%2Fwww.conrad.de %2Fde%2Fp%2Falbrecht-6700-dv-27-s-cb-mob ilantenne-lambda-typ-1-4-260860.html&tbn id=oSk0m3e8Xqy9oM&vet=12ahUKEwjayM_sidf9 AhWjAhAIHcnqAhcQMygOegUIARC3Ag..i&docid= jsPyXsASrZ4QEM&w=400&h=400&q=%22dv%2027% 22&ved=2ahUKEwjayM_sidf9AhWjAhAIHcnqAhcQ MygOegUIARC3Ag

Er tråden ikke "lige op", så har du nok ret. Kan du huske noget...?

VH Søren

#9  12/03-23 20:53
Søren Kleist
Indlæg: 34
Svar til #7:

Hej Hans-Jørgen

Tak for gode råd.

Jeg har brugt en helt klassisk gammeldags modstand med trådender - og tak, jeg er nu med på, at sådan en kan ikke bruges !
Jeg tror at det er bedst ikke at teste mere selv. Jeg satser på at få professionel hjælp til at sikre, at RigExperten virker korrekt.

VH Søren

Redigeret 12/03-23 20:54
#10  12/03-23 20:58
Glenn Møller-Holst
Indlæg: 690
Svar til #5:

Køb evt. et BNC SOL (Short, Open, Load) sæt her:

https://www.box73.de/product_info.php?products_i d=4020

.

SMA SOL sæt:

https://www.sdr-kits.net/index.php?route=product /search&tag=Calibration%20Kits

----------
Glenn, OZ1HFT

Redigeret 12/03-23 21:03
#11  12/03-23 21:57
Jørgen Kragh
Indlæg: 611
Svar til #5:
Selv tak, jeg prøver bare at dele lidt af min viden.

Som Hans-Jørgen skriver og som jeg osse fortolker det første billede er den modstand ikke 50 Ohm, men bliver hurtigt induktiv.

Der er ingen vej uden om at lave de testmodstande på bagsiden af et stik der passer på Rigexpert'en og så måle derfra. Du kan jo starte med at sætte en god dummyload på, og se om den holder et VSER underm skal vi sige 1,2 op til 600 MHz. Hvis den gør det, tror jeg ikke umiddelbart at instrumentet fejler noget.

vy 73

Jørgen

#12  12/03-23 22:40
OZ6ABA Leif Nielsen
Indlæg: 144
Svar til #1:
Slettet

----------
Kun Kontakt via e-mail

Redigeret 13/03-23 17:26
#13  13/03-23 11:08
Jørgen Kragh
Indlæg: 611
Svar til #12:
Lidt OT:

Hvad mener du med at skubbe stikket sammen?

Som Hans-Jørgen skriver skal man IKKE ( som i slet ikke) putte "noget" ned i en N-female konnektor og dermed heller ikke begynde at "skubbe" fligene sammen, hvis det er det, du mener. Du risikerer at knække fligene eller mase dem så meget sammen, at en N male konnektor ikke kan få fat. I begge tilfælde er stikket ødelagt.

Det samme gælder i øvrigt for alle de andre konnektorer med veldefineret impedans, BNC, TNC, 2.92 etc.

vy 73

Jørgen


#14  13/03-23 11:29
Verner Topsøe / OZ5TG
Indlæg: 67
Svar til #5:

Hej Søren

I din post 12/03-23 14:52 viser du nogle billeder. Billede IMG_9479.jpg viser N-connectoren i dit instrument.
Inderlederen i stikket ser ret miserabel ud. To af de fire flige er bøjet ud som om noget er stukket skævt i stikket, eller der er sat en for stor tråd ned i inderlederen.

Jeg kunne være bekymret for om der bliver god kontakt når stikket ser sådan ud.

Bedst er det at skifte stikket.
Næstbedst at bøje fligene ind igen (Uden at knække dem) og så et stykke krympeflex udenpå som krympes. Man ændrer lidt på impedansen i stikket, men det er over så kort længde og så tæt på instrumentet at det næppe påvirker målingen væsentligt, medmindre du måler ved meget høje frekvenser hvor længden af krympleflexet er væsentlig i forhold til bølgelængden.

Det var blot en kommentar til billedet. Jeg har selv været turen igennem.

73 de OZ5TG/Verner

Redigeret 13/03-23 11:30
#15  13/03-23 13:13
Sven Lundbech
Indlæg: 516
Svar til #5:
Hej Søren,

Hvad er det for et stik, som du holder mellem fingrene på billede IMG_9481.jpg ?

Hvis det er et PL-stik, så har du, som #12 og #14 er inde på, nok ødelagt inderlederen i N-konnektoren i analyseren, som man også kan se på billede IMG_9479.jpg .

Inderlederfjedrene kan muligvis godt skubbes tilbage på plads med en fladtang; men det rigtige er at få instrumentet repareret, dvs. udskiftet konnektoren, der er af N-typen.

Hvis du skal måle i enden af et kabel med PL-stik, så skal du bruge en 'omsætter' som denne her: https://shop.kinaradio.dk/antenne/371-adapter-n- male-til-uhf-female.html?pa-partnerid=22 130&pacid=640f130291f886.82991520&utm_so urce=partnerads&utm_medium=affiliate&utm _campaign=22130

73, OZ7S Sven

Redigeret 13/03-23 13:14
#16  13/03-23 15:00
OZ6ABA Leif Nielsen
Indlæg: 144
Svar til #15:
Slettet

----------
Kun Kontakt via e-mail

Redigeret 13/03-23 17:26
#17  13/03-23 17:36
Harry Hougaard OZ8VO
Indlæg: 88
Svar til #1:
Hej, hermed et trix til justering af antenne, du kan bruge din RigExpert eller et alm,swr meter, gør som følger: hvis dit resonans punkt stiger når du nærmere dig med en håndflade mod toppen af ant, så er er din antenne for lang, hvis den derimod falder ja rigtig gættet så er den for kort. du skal jo selvfølgelig måle på den frq,som du vil benytte. held med det og lad os høre hvordan det gik
Ps.fjern den fløjmøtrik og erstat den med en alm.møtrik.

Redigeret 14/03-23 08:44
#18  13/03-23 20:18
Søren Kleist
Indlæg: 34
Svar til #15 med flere:

Åh JA, godt set. Det er guddødme mig et PL-stik, som jeg loddede en modstand på, og ikke en N-konnector. Så JA, det var et PL-stik, som jeg monterede på maskinens N-hun connector. GODT SET !!

Jeg tror godt, at jeg forsigtigt kan presse inderlederen forsigtigt sammen igen, og så stillet til at virke, men en udskiftning er selvfølgelig klart at foretrække.



#19  14/03-23 11:43
OZ1BV, Brian

Indlæg: 170
Svar til #18:
Hej Søren

Kommer du til GF på torsdag? Hvis ja, så tag instrumentet med og vi kan skifte stikket bagefter.


73 de Brian

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

#20  15/03-23 20:41
OZ1GT - HT01

Indlæg: 348
Svar til #8:
Hej igen, ja nu er det 40 år siden jeg selv kørte med 27 MHz grej, og der i blandt antenner, så det er svært for mig at huske det presist, men mener at huske at DV-27 startede med en svag nedspoling inden under krympeflexen, og derefter midt på en mere tæt opspoling, for så at slutte af med en trimme pind i toppen til SWR-just, så selv om du klipper det øverste stykke af, kommer du stadig til at slås med noget mistilpasning, idet du ikke aner hvor lang tråden er inden i. Men uanset hvad, skal du ikke med så korte antenner kører med ned-spolet piske, men en i et lige stykke, des mere du nedspoler, des mere kan resonansen / SWR drille.
Francis

#21  16/03-23 22:02
Søren Kleist
Indlæg: 34
Svar til #20:

Tak Francis - jeg husker antennen som ikke nedspolet i bunden, og derfor har jeg klippet den i ca. 50 cm.
Tak for input:-)

Svar til #19:
TAK Brian :-)
