Coax Relæ

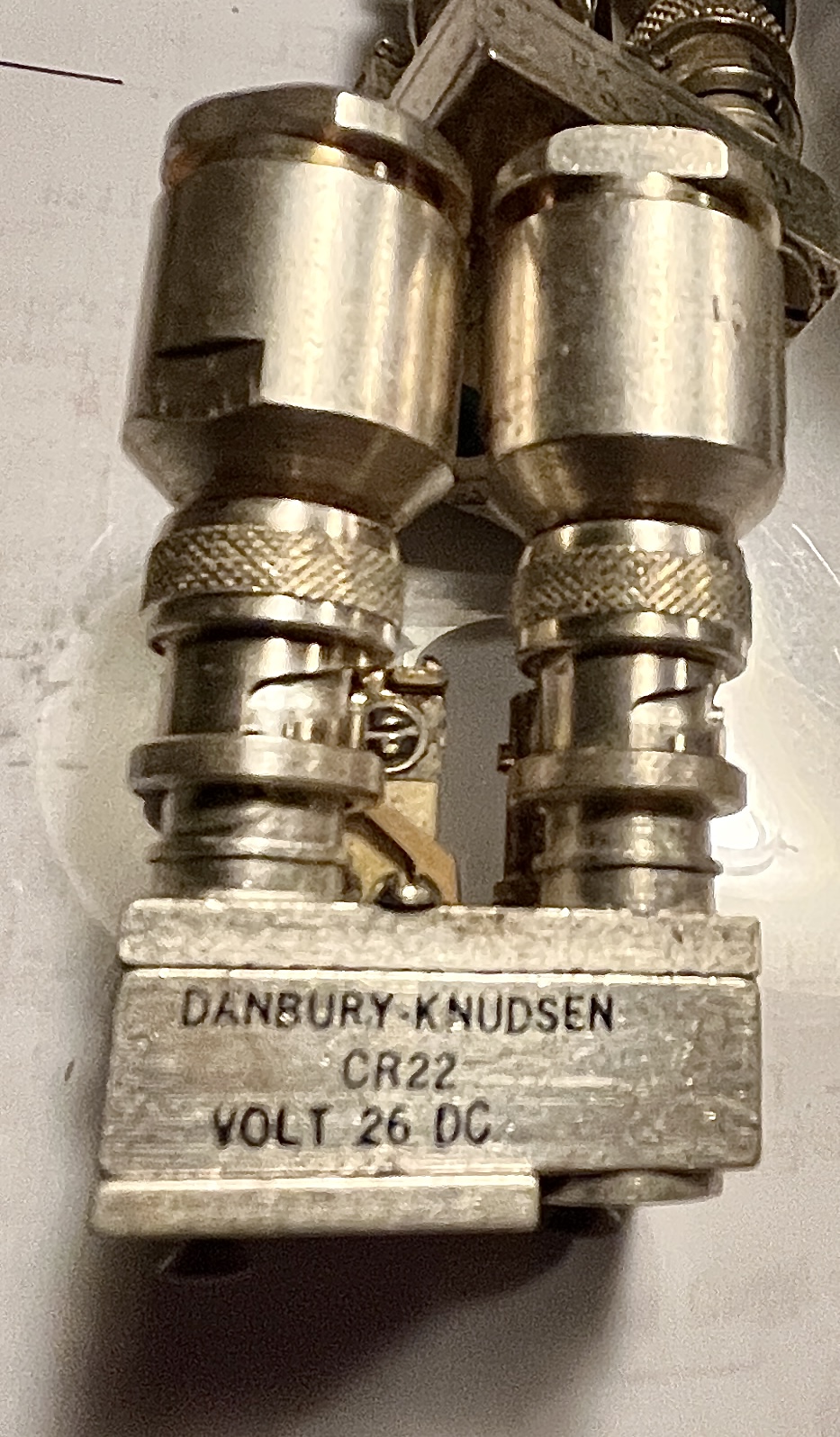

Har disse Coax Relæ’er.

Men kan ikke finde data på dem.

Mangler hvor stor effekt de kan tåle.

Svar til #1:

Danbury-Knudsen Inc. der fremstillede relæet ophørte ifg. Radiomuseum i 1957 - dermed er relæet ældre og data er nok en by i rusland.

https://www.radiomuseum.org/r/danbury_coaxial_an tenna_relay_cr2.html


Men tænk så på de effekter der var almindelige dengang og brug relæet derefter. - Næppe mere end et par hundrede watt.

Tænk også på isoleringen i relæet - adskillelsen imellem de to kontakter der skiftes imellem. Den er sikkert OK på HF men næppe på UHF. Tænk også på at dengang var det meste rør-teknologi der ikke så nemt bliver ødelagt som moderne halvleder-teknologi.

Vy 73 de oz1etp/Lars

Svar til #1:
Hej Johnny

Det relæ ligner til forveksling et af de relæer, jeg målte på og rapporterede om til "23 cm klubben" sidste år. Du kan finde målerapporten her:

https://groups.io/g/OZ-23cm/attachment/6/0/Coaxi alrel%C3%A6er.pdf

Det er det relæ, jeg kaldte for "Amphenol-relæet".

Jeg målte specifikt på 1296 MHz, og dermed aner jeg ikke, og vil heller ikke gætte på, dets egenskaber ved andre (lavere) frekvenser.

Det bedste råd jeg kan give dig er at du finder en medamatør, der kan måle tab og krydstale i relæet som funktion af frekvensen. Så kan man give et kvalificeret gæt på den sidste parameter, nemlig effekten.

Selve målingen og vurderingen af den maksimale effekt er en øvelse der tager max. 10 minutter.

vy 73

Ye Olde Radio Engineer

Svar til #1:
Dit relæ ligner det, som jeg har til salg på https://ham.brugtgrej.dk/itemshow.php?obj=177998, altså med BNC-konnektorer. Prøv at se databladet i min annonce.

73, OZ7S Sven

Svar til #3:
Tak for svar.

Så kan jeg ud fra dine data, fint bruge relæerne med en effekt på ca. 200 watt på HF. eller??

Vy Johnny.

Svar til #4:
Hej

Ja - de ligner til forveksling mine Coax relæer.
Så et par 100 watt på HF - burde de fint kunne holde til … eller?

Vy Johnny.

Svar til #4:
Se, se , der var sgu' databladet, som jeg har ledt efter uden held.
Og de blev minsandten (også) produceret af Amphenol.

Er det mon et generisk US design?

#5:
Se på databladet.Der står 100 W CW. Men se også på isolationen. Jeg ville slet kke bruge det relæ til effekt over ca. 100 MHz og jeg ville være meget varsom med at bruge det til mere end 20 W over ca. 30 MHz.

vy 73

Jørgen

Svar til #3:
Er -10 dBm ikke i den lave ende for hvad en preamp kan tåle? Har længe dimensioneret med 0 dBm f.eks for pHEMT, og det har holdt i mange år.

Svar til #8:
Hej Claus

Jeg er da enig i at -10 dBm er til den lave side, men et eller andet sted skulle jeg sætte en grænse, og så valgte jeg at være på den sikre side. Jeg vil nødigt være skyld i at "Otto Normal-Funkamateur" kom til at futte noget af i sin fine "IYK" radio.

Men det ændrer ikke så meget ved at de omtalte relæer har en ret ringe isolation ved frekvenser over kortbølgeområdet. Som jeg tyder databladet, har det 50 dB isolation ved 60(?) MHz, og med 100 W på den ene indgang giver det lige præcis 0 dBm på den isolerede indgang.

vy 73

Jørgen

Svar til #5:
'Flere hundrede watt' på HF ville jeg nok være lidt forsigtig med, selv om specifikationen siger 100 watt cw, 2 kW peak.

Isolationen TX/RX skal du vist ikke være nervøs for, i hvert fald ikke på HF.

Hvis du har brug for et noget større HF-egnet coaxrelæ, så skriv. Så finder vi ud af noget, der kan klare mosten!

73, OZ7S Sven
