Varactor diode

Jeg har en parametrisk forstærker til 23cm. / 1300 MHz, hvor der forefindes en diode af typen: X1H121 (muligvis en: SRD )
Pumpefrekvensen er 10 GHz

Er der nogen, som har et datablad over denne diode ?

På forhånd tak
Steen

Svar til #1:

Det må være denne:

X1H121,Thomson-CSF Compsants Specific X1H121,Varactor Diodes:
https://www.oemsemi.com/ic/X1H121/509990.html
backup:
https://web.archive.org/web/20230511183107/https ://www.oemsemi.com/ic/X1H121/509990.html
"...
VARACTOR DIODE,SINGLE,500FF C(T),FUSE
..."

500FF = 500 femtoFarad = 0,5 pF ?

Svar til #2:

Hej Glenn

Ja, det er den diode og de 0,5pF passer meget godt, fordi andre dioder, som er mere kendte har også en sådan lav kapacitet.

Jeg vil søge videre vedrørende firmaet Thomson CSF og har måske et katalog liggende på deres mikrobølgedele (elektronrør og halvledere).

Den parametriske forstærker var vist nok også fra et fransk firma, så vidt jeg husker (købt af Asbjørn Jørgensen for ca. 20 år siden).

Tak til dig Glenn

Svar til #3:
Hej Steen.

Godt det ikke var en af de parametriske forstærkere jeg lavede i sin tid (144 - 432 - 1296 MHz) - med 10GHz pumpe og Sylvania dioder.

Jeg har stadig en Thomson forstærker, men med 18 GHz pumpe.

Jeg har et par Sylvania varaktordioder fra dengang - måske brugbar erstatning for X1H121 - jeg kan ikke finde data, men mon ikke Glenn kan?

Det drejer sig om Sylvania type D4602G og D4601K.

Hvis en af dioderne kan bruges - må du få den u/b.

God weekend!

Hilsen Asbjørn

Svar til #4:

Hej Asbjørn

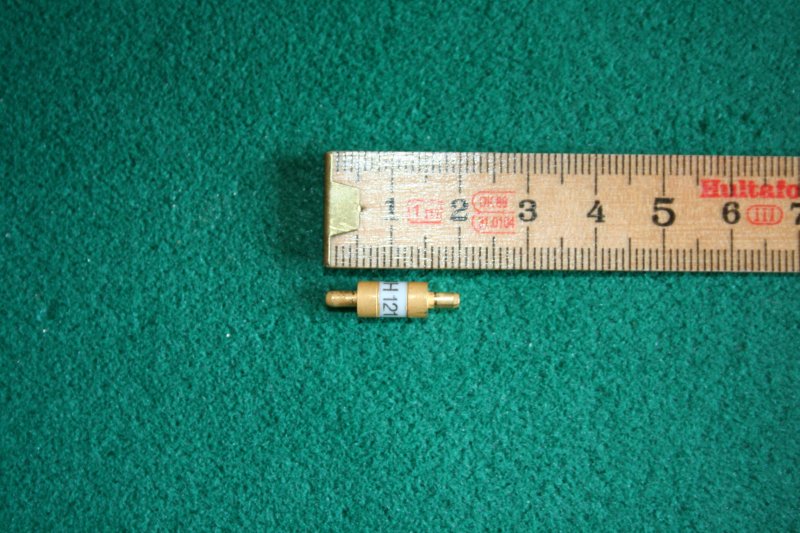

Den type diode du har er med SOD-31 "hus" (meget alm. til X-bånd) og min X1H121 er med et meget større "hus".

Min diode fejler intet, men det ville være rart med en i reserve og lidt data på den.

Er der nogen, som ved hvad dette "hus" hedder i SOD-.. ?
