MÃ¥lesender diagram

Denne tråd er lukket for nye indlæg

#1  19/06-23 11:51
Hans J. Klarskov Mortensen
Indlæg: 4
Jeg har en hjemmebygget signalgenerator/målesender. Den er utrolig smukt bygget, men den forvrænger helt forfærdeligt - og jeg mangler et diagram.

Den er opbygget med et ECC85 og et ECC82 (tror jeg nok) i selve oscillatordelen. Den er formodentlig bygget omkring 1960 (+- nogle år). Jeg ved godt det ikke er meget at gå efter, men er der nogen der har en ide om hvor et diagram kan findes?

Vh
Hans Jørgen

#2  19/06-23 13:25
OZ1BV, Brian

Indlæg: 170
Svar til #1:
Nogle fotos indvendigt og udvendigt af "dyret" vil nok øge chancen for svar betragteligt.

----------
Vy 73 de OZ1BV/OX3IO, Brian

Ut sementem feceris, ita metes

#3  19/06-23 14:53
Lars Thomsen
Indlæg: 70
Svar til #1:
Muligvis ECC85 bruges i selve oscillatoren og ECC82 til noget som oscillator til tonemodulation (et vildt bud).
Kortsluttede kondensatorer/modstande med forkerte værdier (især i katodekredsene), kan få de underligste fænomener til at opstå. ;)

Mystiske kurveforme (rig på harmoniske) kan skam også betragtes som en ‘feature’ mhp. at opnå harmoniske af grundfrekvensen.

Vis gerne et par billeder af kurveform og konstruktionen! :)
Vy 73 de OZ0LTT

#4  20/06-23 17:41
Hans J. Klarskov Mortensen
Indlæg: 4
Mange tak for svarene.

Jeg har kigget lidt videre på den og jeg kan ikke uden videre finde komponentfejl. Oscillatoren består af en triode i ECC85, ECC82 bruges til udgang + indgang for modulation.

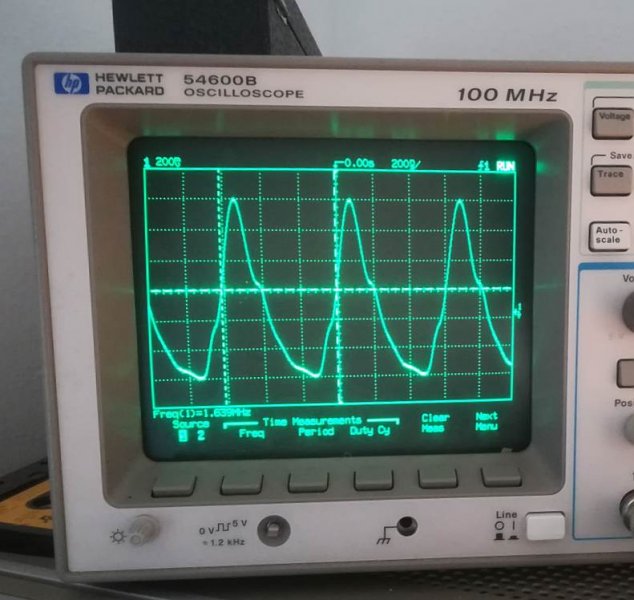

Hvis hensigten har været at forsyne grundtonen med harmoniske er det lykkedes. Se blot billedet. Frekvensen er dog korrekt i forhold til skalaen på dyret.

Men måske er det bare mig: På dette område er jeg næppe amatør, men nærmere dilettant.

Ps. Undskyld det lidt slørede billede!

Vedhæftede filer: Maalesender.jpg
Redigeret 20/06-23 17:42
#5  20/06-23 23:19
Carsten Nielsen
Indlæg: 215
Svar til #4:
Kan vi ikke få nogle billeder af målesenderen, så er der da større chance for, at se om vi kan genkende konstruktionen, og evt. finde et diagram.

Mvh
Carsten

#6  21/06-23 15:38
Lars Thomsen
Indlæg: 70
Svar til #4:
Det ville nok være meget godt med et (i det mindste), fotografisk overblik over dit spændende projekt.
Umiddelbart giver jeg dig ret i, at kurvenformen ser ret finurlig ud og jf. den relative lave frekvens på 1,6MHz, så er man ikke interesseret i at ride på de harmoniske.
Har du testet modstande og kondensatorer?
Signalet er sandsynligvis flot omkring kondensator- og oscillatorspolen? Dernæst, så vil jeg bevæge mig stille- og analytisk frem imod udgangsterminalen, imens jeg vil observere, hvorhenne kurven begynder at forvrænge.

Vy 73 de OZ0LTT

#7  21/06-23 16:30
Hans J. Klarskov Mortensen
Indlæg: 4
Igen: Tusind tak for jeres interesse.

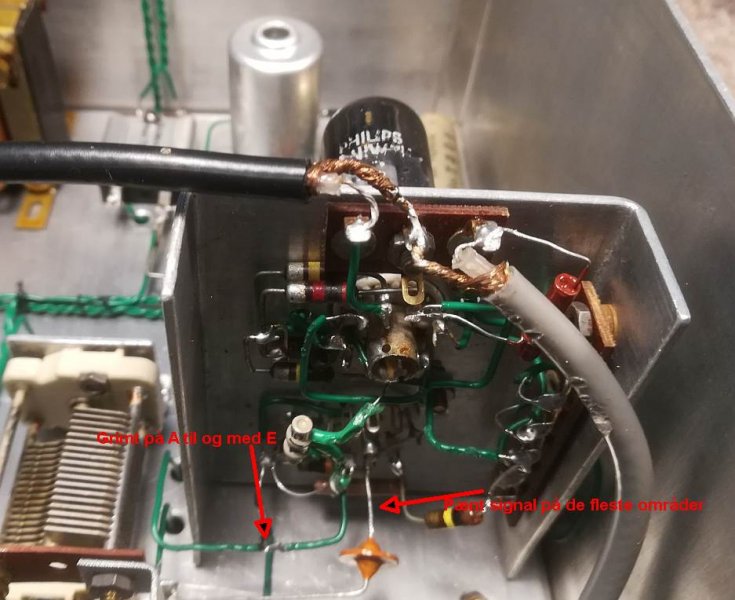

Det er rigtigt at signalet er pænt nogle steder. Se billedet.

Jeg har testet modstande og kondensatorer (håber jeg da) - og skiftet rørene.

Som sagt, jeg er ikke HF-mand, men jeg synes den var så pænt bygget, at det næsten var synd ikke at se om denne kunne virke.

Vh
Hans Jørgen

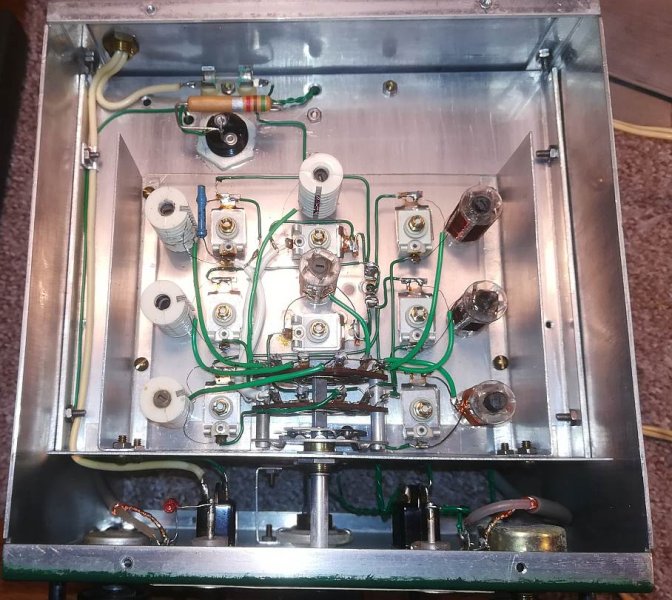

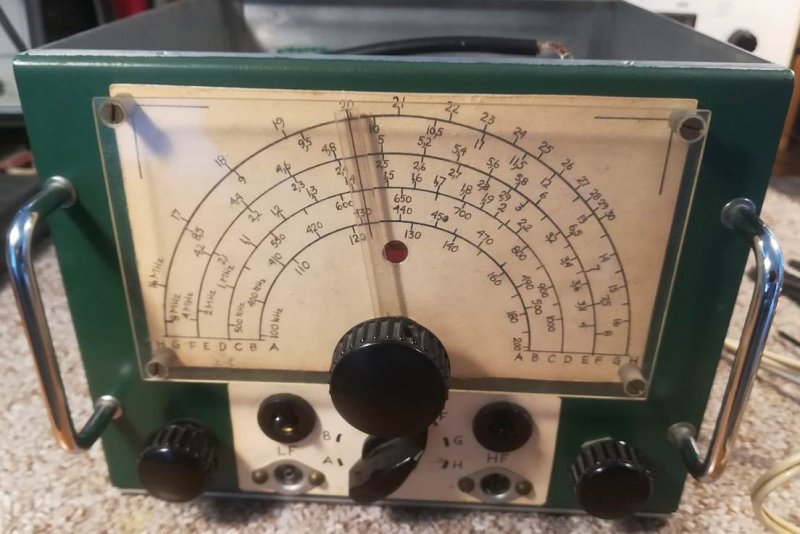

Vedhæftede filer: Indmad_1.jpg   Front.jpg   Bund.jpg
