gearmotor til antennerotor mangler data

Hej .
Jeg har denne motor som skal bruges til en antennerotor.

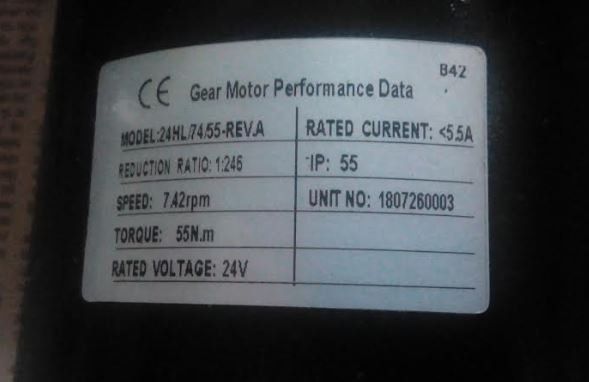

på motor sidder dette skilt ( billede vedhæftet).
Jeg mangler data for at få den til at køre .

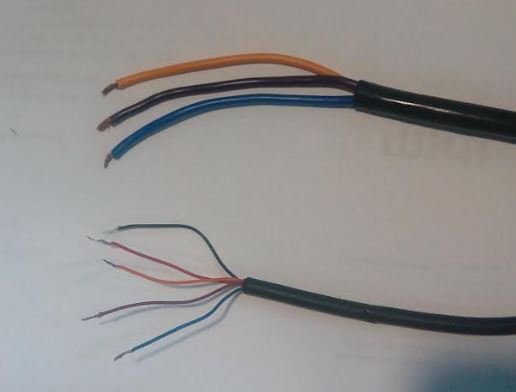

Der kommer 2 kabler ud . (billede vedhæftet).

24V fremgår men resten er en gåde for mig .
Kan du hjælpe ..

73 de Brian OZ1CTZ

Svar til #1:

Hej Brian

Jeg skal forsøge på noget af det :-)

Model = siger sig selv, model nummeret.
Reduction ratio = Gearingen. 1 omdrejning på gearets udgang svarer til 245 omdrejninger på motorakslen.
Speed = Hastighed= 7.42 omdrejninger pr. minut (gear udgang).
Torque = Drejningsmoment = 55 Newton meter (N.m)
Rated Current = Anslået strømforbrug (mærkestrøm) = mindre end 5.5 Ampere.
IP 55 = Enhedens modstand over for vand, mener at kunne huske, at hvis over 50 er det stænktæt/vandtæt.
Unit no. = Enhedens serienummer.

Ledninger:
Her et gæt:

Den sorte kraftige = Fase
Den blå kraftige = Nul (neutral)
Den gule kraftige = Jord.

Tyder på at de 24 V er vekselspænding. HVIS det er vekselspænding kan motoren sandsynligvis kun dreje i en retning.

Men det er et gæt.

Det tynde kabel ved jeg ikke, gætter på noget kontrol, fx. Tacho.

Håber du kom lidt nærmere.

Svar til #1:

Det kunne være interessant at se et billede af hele motoren, evt fra flere vinkler. Duckduck Go finder intet ud fra model-nummeret, samt vide lidt om hvor den kommer fra.

Det kan være en vekselstrømsmotor hvor der skal sættes en fasekondensator mellem to af de tykke ledninger - eller en steppermotor med to viklinger der skal have et pulstog i kvadratur.
Det kan faktisk også vær en 3-fasemotor i trekantkobling.

De tynde ledninger KAN VÆRE noget tachometer, omdrejningstæller, vinkelmåler eller noget jeg kan forestille mig bliver brugt i en maskine hvor der skal være styr på motorens omdrejninger og position af akslen. - Stepperdrev f.eks.

Vy 73 de oz1etp/Lars

Svar til #2:
Jeg tror der et komma i 5,5A

24V og 55 A vil nok give noget mere end 55 Nm og ledninger skulle nok være lidt tykkere til 55A.

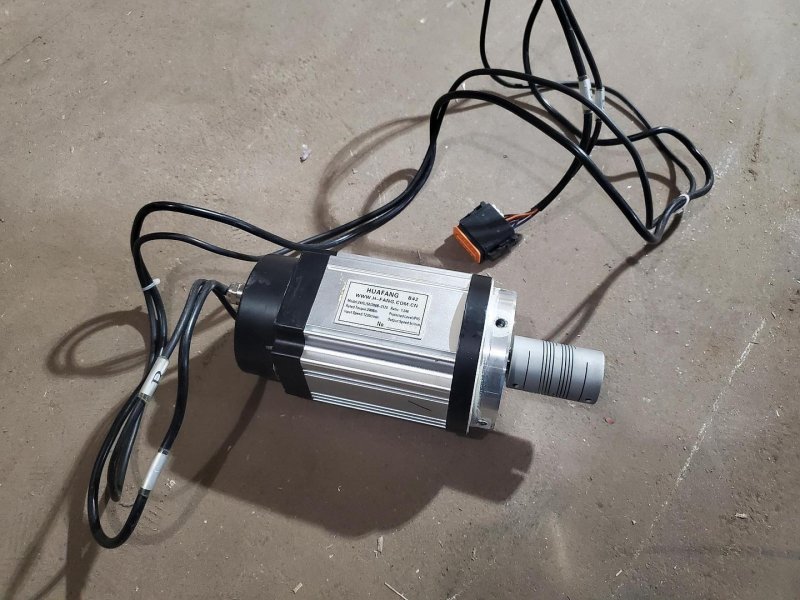

Fandt denne type på eBay
Type angivelsen har samme struktur

Den er angivet til 24VDC brushless

Jeg ville forsigtigt prøve at sætte 24VDC evt begrænset til 1 Amp eller 2

Check evt viklings modstand
Mit bud kunne være at man lægger 24V mellem et fælles midtpunkt og en af de andre tilledninger for retning

Inden da kunne man checke Verner's forslag ved måle mellem chassis og en af de 3 ledninger om det er en "jord" forbindelse.
Men ved 24V er jord normalt ikke krævet.

Mvh
Knud

Svar til #4:

Hej Knud

Ja, opdagede at der var et punktum mellem femtallerne. Den så jeg ikke i første omgang og burde vel også have studset lidt over det, det lød voldsomt :-)

Det er rettet i #2

Svar til #3:
Hej Lars .

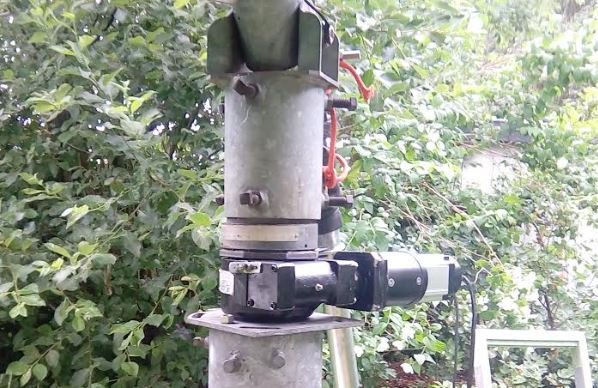

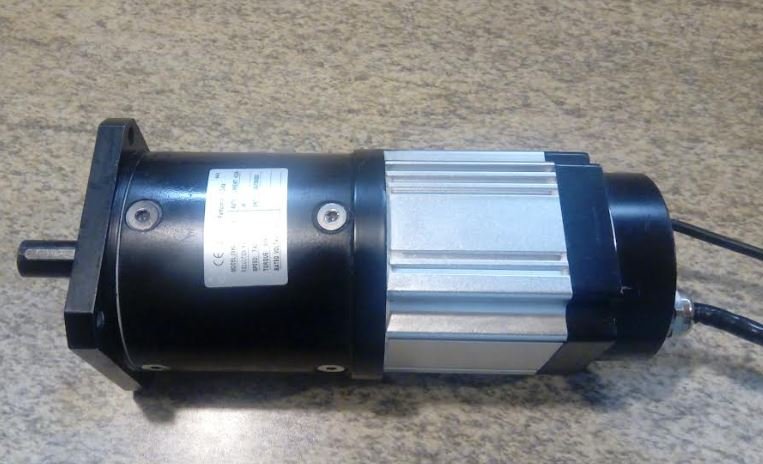

her lidt flere billeder ..

drevet som motor og gear sidder på er fra firmaet H-FANG.COM
, så meget lignende dit fund på ebay.


73 de Brian

Tilføjelse til #5:

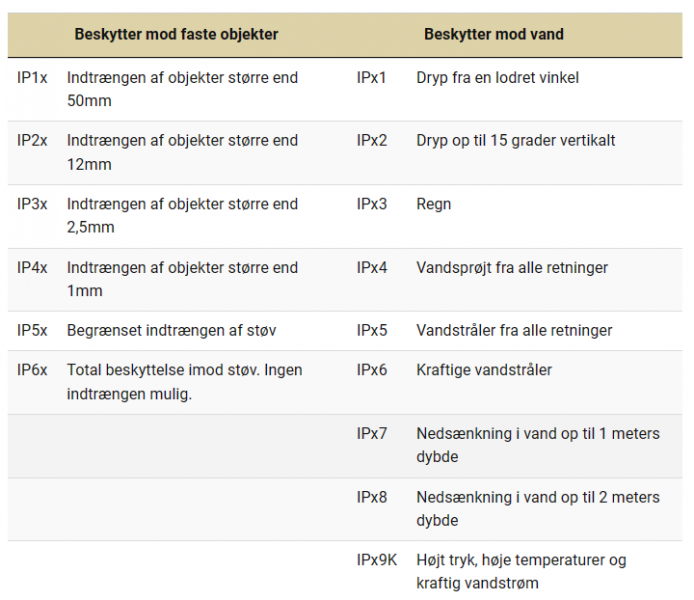

Fandt lige denne tabel over IP klasser.

Svar til #2:
Hej Verner.
Tak for de fine svar .. og tabel

nu har jeg målt lidt videre ..ohmmeter viser at ingen af ledningerne har forbindelse tll chassis . men imellem dem måler jeg 0.9 ohm med ohmmeter.
med RCL meter måles modstand i serie med en spole .
0,5 ohm og 0,68mH. (det må være viklingerne.) .

73 de Brian

Svar til #8:

Hej Brian

Selv tak.

Men så rækker mine evner vist ikke længere :-)
Knuds beskrivelse kunne være sagen.

God vind!

Svar til #1:
ud fra det du måler er det en 3 faset asyncron motor se vedhæftede

Svar til #1:

Ge

Måske lidt hjælp i denne vidio? : https://www.youtube.com/watch?v=WMFVlFcvZiM&ab_c hannel=PeterValberg

Svar til #8:
Prøv at måle selvinduktionen mellem forskellige kombinationer og se om du kan gætte et midtpunkt.

Prøv forsigtigt(kortvarig tilslutning) med 24VDC og strømbegrænsning
Om den kører
Det dør den ikke af

Den med 3 faset asynkron motor er ikke så sandsynlig pga den lave induktans og dem bruger man normalt ikke til low speed / high torq

Men kan være noget der er beregnet til pulstog/stepper, er dog ofte med 4 ledninger.

Svar til #1:
Det ligner en DC-servomotor.
De tynde ledninger er sandsynligt til tacho/ encoder og muligt en form for grænseafbryder.
Helt sikkert at det ikke er en 3-faset asynkron motor (med eller uden Steinmetz-kobling).
