Marconi 2022 Signalgenerator

Jeg har en Marconi signalgenerator som er holdt med at give signal ud.
Kan man få det til at lave en selv-test for at lokalisere problemet ?

Svar til #1:
Ja, men det er lidt besværligt:

Du skal have fat i de skjulte 2d Function 2d Safety indstillinger, som du kan læse om i Operating og Service Manualerne.

Manualerne er nemme at finde på nettet. Start f.eks. med Operating Manual fra https://manuals.repeater-builder.com/te-files/MA RCONI/MARCONI%202022%20Operating.pdf .

Lad os høre, hvad du finder ud af.

73, OZ7S Sven

Svar til #1:
Hej Carsten,
på Manualsunlimited findes servicemanual med fejlfindingstræer, også for manglende RF output.
Hilsen
Frank

Svar til #1:
Mon ikke det er de berømte OM 345 som er gået på den :-)

Start med at måle spændinger rundt om dem :-) Især på input siden for at se om den har bias :-)

Tak til alle for input.

Jeg kigger på det...

Svar til #5:
Sig til hvis jeg kan hjælpe.. jeg bor i Risskov :-)

Svar til #6:
Tak for tilbudet :-)

Svar til #2:

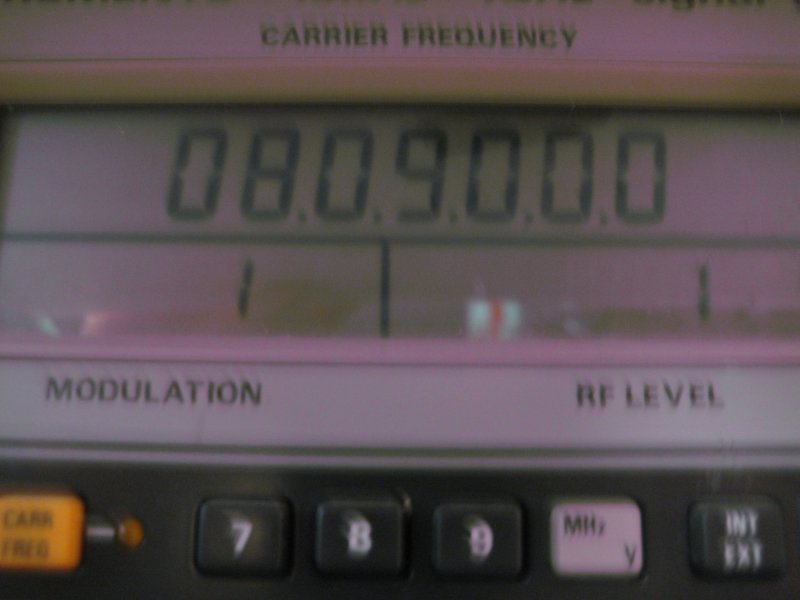

Min tekniske indsigt er begrænset, så hvis jeg kigger i din linkede manual og får "status" frem på displayet, ser det ud som vedhæftede billede.
Ciffer "B" er RF level offset off. hvad betyder det helt præcist ?

Problemet er højst sansynligt dårlige kondensatorer, syreskadet print pga. lekage fra de dårlige lytter i værste fald.

De er desværre problemet med 2022, og den du har er den gamle - og dermed....rigtig problematisk.

Peter

Svar til #9:
Hej Peter

Den har faktisk haft periodiske fejl før, så jeg må nok acceptere at den er udtjent.

Tak til alle for indspark.

Hilsen Carsten

Svar til #10:

...i al fald ret omfattende med kondensatorskift, især hvis det er syreskadet. Men man kan hvad man vil ;-)

Peter

Svar til #8:
Funktionen ’RF Offset’ kan du læse om i brugermanualen under ’Second Function 15’, hvor der også er en udførlig forklaring.

Med den funktion kan du indstille udgangsniveauet, så der kompenseres for/modregnes tab i HF-kablet fra målesender til testobjekt. Du kan sætte offset, så generatoren giver f.eks. 1 dB mere ud, end der står på displayet for at kompensere for 1 dB kabeltab.

Funktionen er stort set ubrugelig i praksis.

Lad den bare stå på ’off’. Og hold os orienteret om, hvordan det går med reparationen!

Svar til #12:
Tak for svar.
Jeg troede der måske var noget at hente her, det var så ikke tilfældet.

Hilsen Carsten

Svar til #13:
Nej, desværre... og som du tidligere har skrevet, med begrænset teknisk indsigt, periodisk fejl og #11s kommentar in mente vil jeg ikke anbefale, at du forsøger at reparere den.

73, OZ7S Sven

Svar til #14:
Det er også den konklusion jeg er kommet til.
Det er vist kun for øvede fejlfindere.
