Flade antennekabler til vinduesgennemføring?

Noget af det sidste nye er et FLADT stykke coax-kabel der kan føres ad et LUKKET vindue, mellem vindueskarm og ramme. Det kan sikkert også bruges til at holde kulden ude af bilen med under Flora & Fauna aktivitet i vinterkulden.

Jeg har set dem hos Wimo hvor de er møg dyre, sikkert på grund af termineringen omkring kabelconnectorerne. AliExpress virker mere prisgunstige.

Er der nogen der har prøvet det og har lidt praktiske erfaringer? HF og VHF, men næppe til UHF og højere. - Og slet ikke til høje effekter. (Ellers tager jeg nogle stykker hjem på Fruens bud, og så kan et par af dem blive testet igennem.)

Nogle eksempler på disse kabler:
https://www.aliexpress.com/w/wholesale-Window%25 2FDoor-Pass-Through-Flat-RF-Coaxial-Cabl e.html?spm=a2g0o.detail.search.0

Og sådan fornemmer jeg at indmaden ser ud:
https://www.aliexpress.com/item/33041389262.html ?spm=a2g0o.productlist.main.5.2e0ecd13NX FtWw&algo_pvid=08d59390-347f-49f4-b60f-9 89d40409008&algo_exp_id=08d59390-347f-49 f4-b60f-989d40409008-2&pdp_npi=4%40dis%2 1DKK%2116.77%2115.42%21%21%212.49%21%21% 40210307c317037898395556730ede1c%2167365 501947%21sea%21DK%21182489603%21&curPage LogUid=8HqlBYPAlT7A

Vy 73 de oz1etp/Lars

Svar til #1:
Du kan bare bruge 300 ohm balanceret til 10.kr meteren ved DMT

Svar til #1:

Læg mærke til, de fleste er kun beregnet til lav effekt anlæg. En rg-316 teflon kabel er kun 2,5 mm tyk, og tåler op til 1200 V RMS.
Jeg har en ældre version af disse gennemføringer liggende, 75 Ohm, og den er 3,5 - 4,5 mm tyk. Det er bare en fladbanket folieskærm med en tynd isoleret tråd indlagt.
Lige nu har jeg en gennemføring lavet af en rg-58, hvor jeg har skåret yderkappen væk der hvor der var mindst plads i vinduet, dermed er den 3,5 mm. tyk. Det kappeløse stykke ( 2 cm ) er forseglet med kontaktlim. Det virker fint til QRP brug.
Det samme kan man gøre med f.eks en stump rg-174 eller rg-316, så får man en endnu tyndere gennemføring, og det endda med kendte specifikationer.

Vh erik

Svar til #1:
Hej Lars Peter

AV Connection har dette kabel som kan løse dit problem.
https://www.av-connection.dk/?PGr=7017&_gl=1*q1e 3r*_up*MQ..&gclid=52b1cca58b7d155ece1ba9 2bff2eb1cd&gclsrc=3p.ds
Da det er udviklet til TV signaler er det sandsynligvis 75 ohm.
Hvilken effekt det kan bære er svært at sige men da det er kapton der er anvendt vil jeg mene at 100W kan det saktens overføre og tabet er ganske lille..

73 de OZ3MZ
Svend

Svar til #2 og 3:

Så er der bestilt nogle kabler, og så prøver jeg at måle på dem fruen ikke overtager når de kommer sidst i Januar.

Men er der virkelig ikke nogen her der prøvet disse flade vindues- og under døren- gennemføringskabler?

Der er behov for at sende med højst 100W PEP effekt, og i forhold til 300Ohm kabel kan der vil også lige så godt bruges 450 Ohm eller 600 Ohm eller for den sags skyld 110 Ohm kabel - Det sidste er almindelig flad lysnetledning, og det kommer nok også med i en afprøvning.

Teflon-kabler, både tyndt og lige knap så tyndt, har jeg også så det blive afprøvet.

Vy 73 de oz1etp/Lars

Svar til #5:

Godt nytår til alle.

Jeg har en sådan:
https://www.biltema.dk/kontor---teknik/tv/antenn er/antennekabler/antennekabel-til-vindue sgennemforing-2000045372

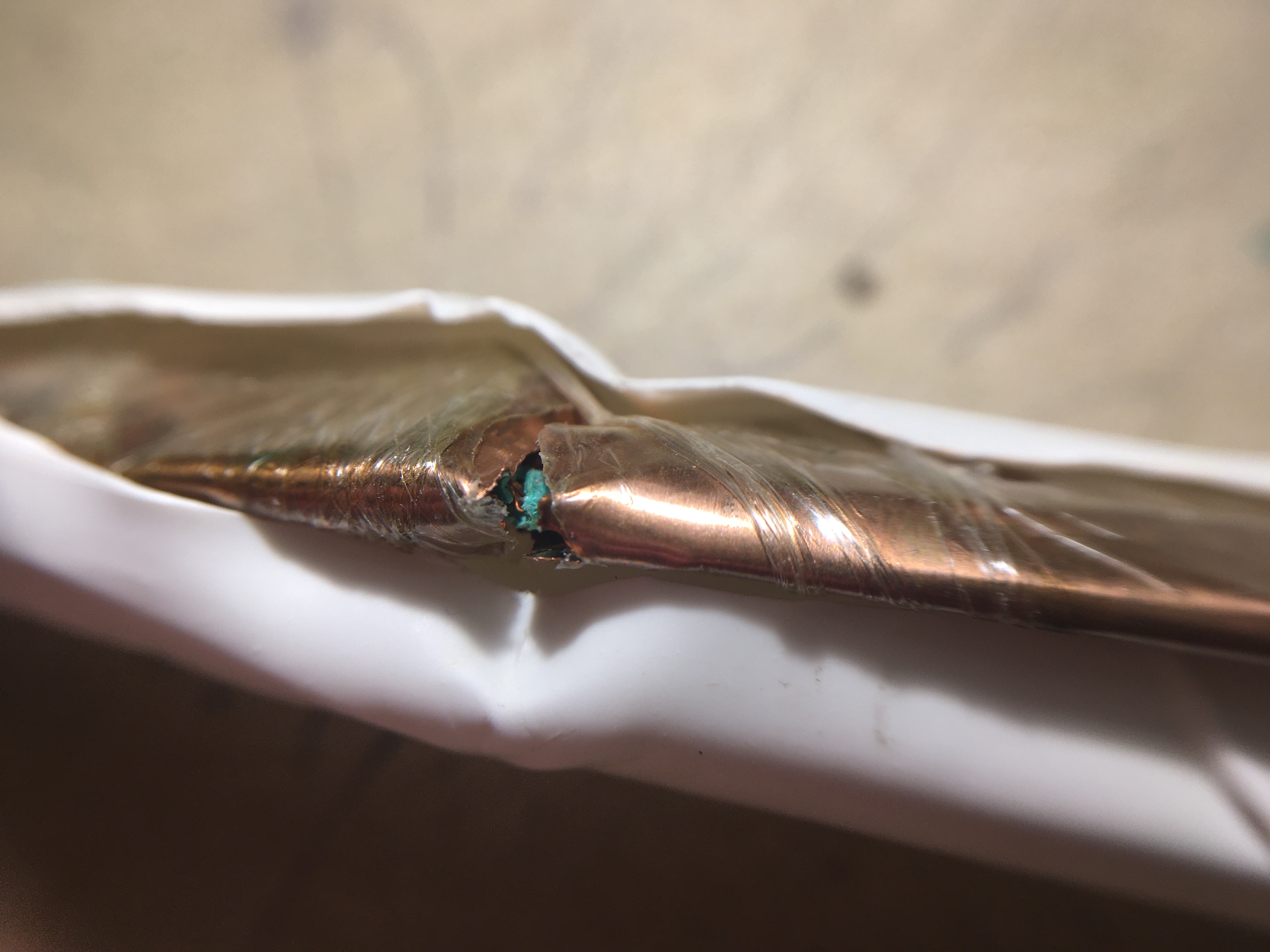

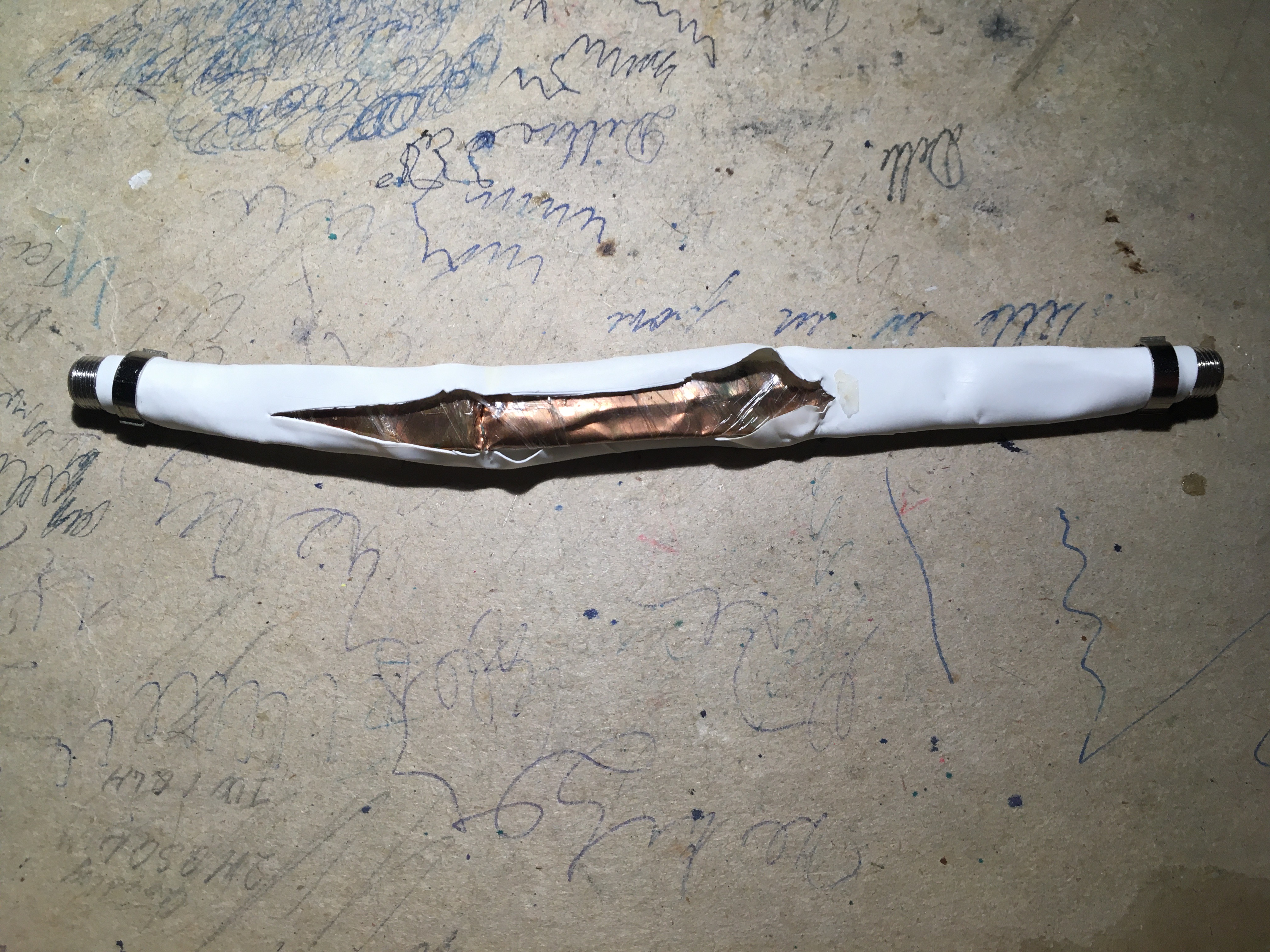

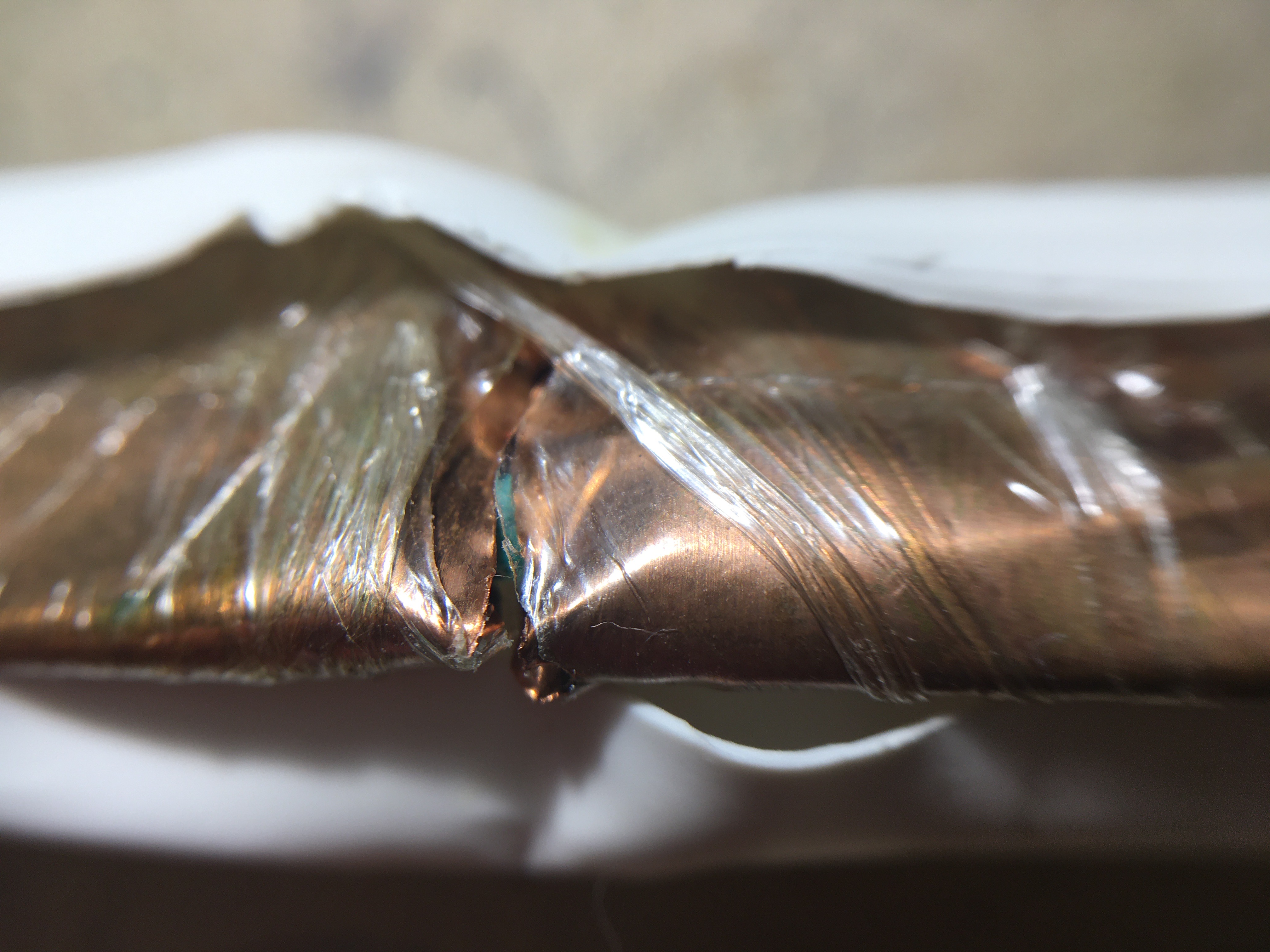

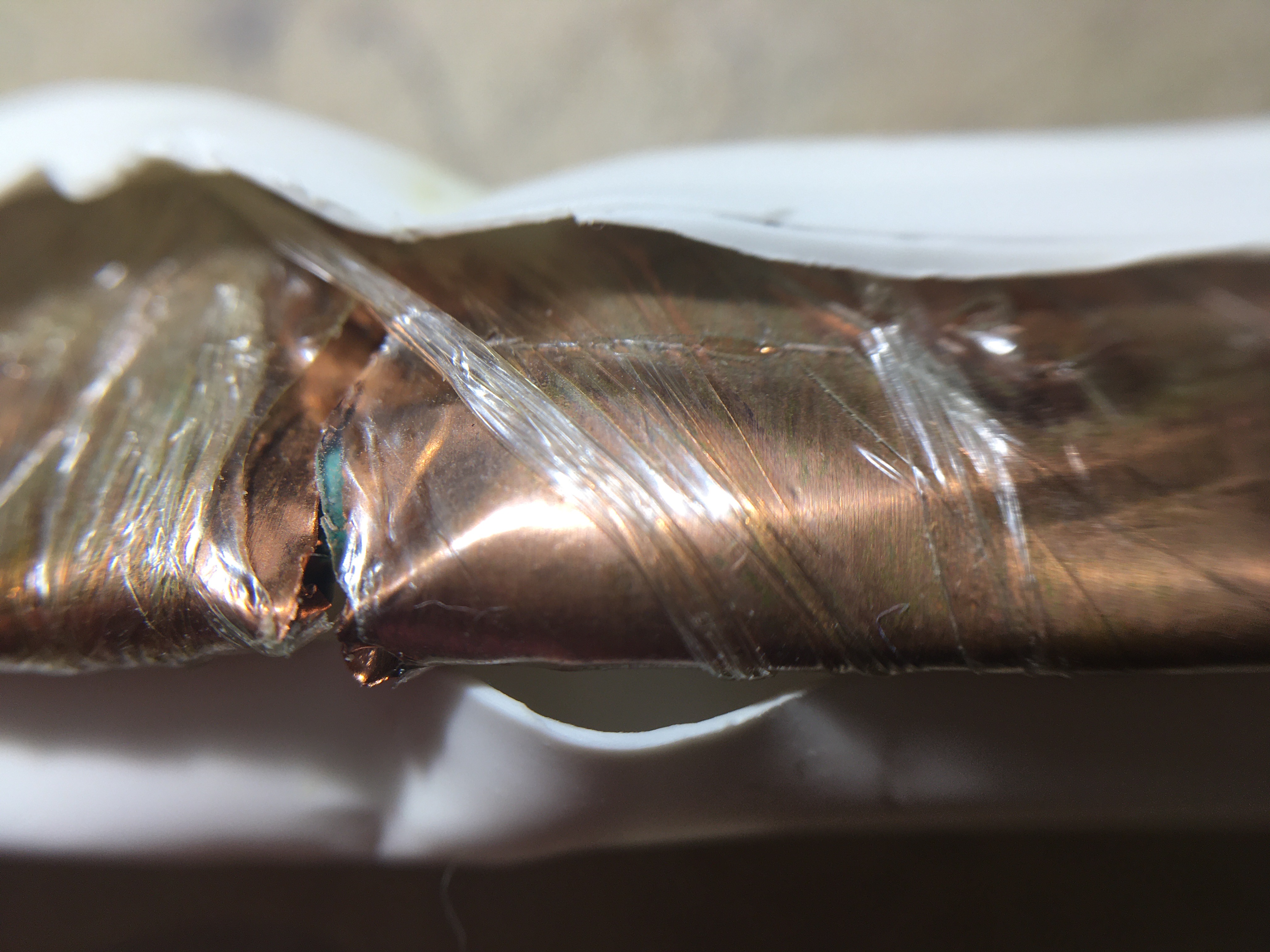

Det var ikke nogen succes på min gamle bopæl, den var for stiv og for tyk til at sno sig igennem de skarpe vinkler der var i vinduesrammen. Efter nogle forsøg med bøjninger stivnede skærmkobberet og revnede. Jeg sprættede/klippede den op af nysgerrighed.

Hvis du er interesseret kan du overtage den til videre undersøgelser.

Vh Erik

Svar til Alle:

SÃ¥ kom pakken fra Kina.

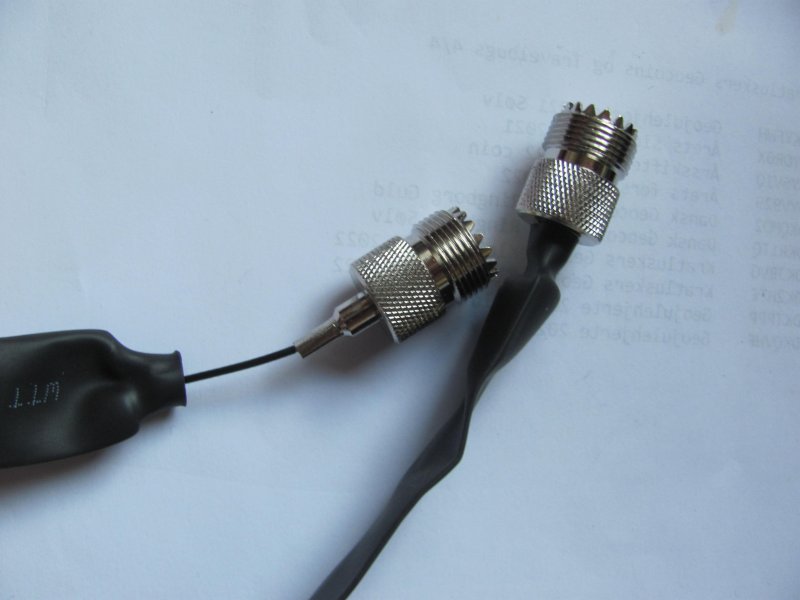

Kablerne er to SO259 stik crimpet på noget sort Coax-kabel med en ydre diameter på 1,2 - 1,4 mm - det hele omsluttet af krympeflex der nok er 14mm før krymp.

Jeg tvivler på at der er Teflon i kablerne, så jeg er spændt på m de kan klare 100W fra Fruens TS570......

Vy 73 de oz1etp/Lars

Svar til #7:
Ææææhh.. tak for oplysningerne.


Den der skydelære lignende genstand... skal du nok lige tage med et gran salt :-)

Svar til #8:

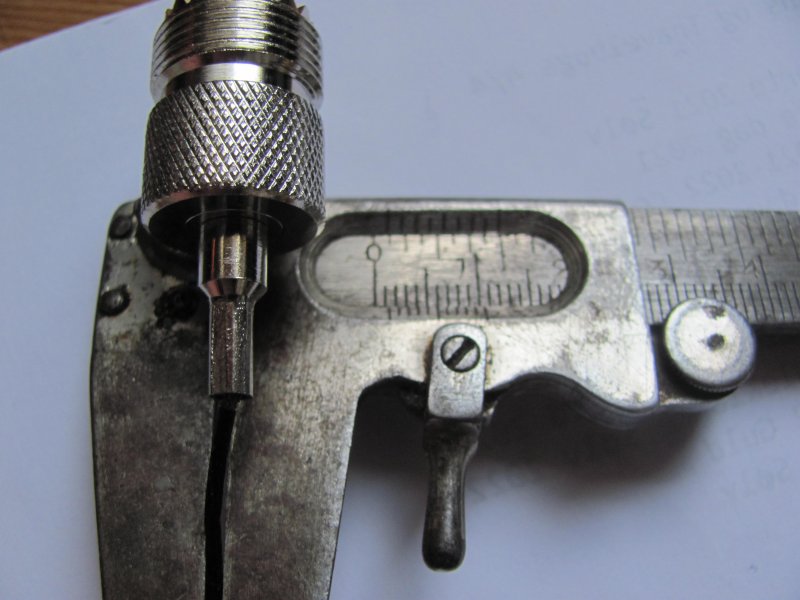

For at anskueliggøre hvor tyndt kablet er kan du sagtens bruge visningen på skydelæren. Og det er derfor at den er vist.

Vy 73 de oz1etp/Lars

Svar til #9:

Tager vi et "Hign-End" 1,6 mm coaxialkabel, hvor der er pålidelige data (https://www.koax24.de), kan det klare 0,5 A ved stuetemperatur. Der er ingen frekvensangivelse.

Fortæl om resultatet, når Petra har testet det.

Vy 73

Jørgen
