HP8481B power sensor reperation ????


#1  02/03-24 09:05
OZ1CT Bent Andersen

Indlæg: 133
Jeg har en HP8481b power-sensor til mit HP437b mW instrument men den melder nu "cannot zero" når sensoren er tilsluttet, der der nogen som ved om man kan få de her sensor repareret ???

73" OZ1CT Bent

#2  02/03-24 10:17
Jørgen Kragh
Indlæg: 645
Svar til #1:
Det kan man sikkert ved den lokale Keysight pusher, men det er nok ikke billigt.

Jeg ville starte med at checke stikkene på kablet og ledningerne i 437'eren, at der ikke er en knækket forbindelse.

Prøv evt. at låne en anden probe og se, om den kan nulles.

Vy 73

Jørgen

#3  02/03-24 11:08
OZ1CT Bent Andersen

Indlæg: 133
Svar til #2:
Har prøvet med anden sensor som jeg har, og der virker mit setup

Så det er min sensor som er defekt ????


Bent

#4  02/03-24 11:34
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #3:

Hvad er indgangsmodstanden på N-connectoren?

HP kan godt lave dem, men det koster.

Peter

#5  02/03-24 12:03
OZ1CT Bent Andersen

Indlæg: 133
Svar til #4:
Den er ikke målbar..ej heller ikke på min HP8485A probe som jeg har her.

#6  02/03-24 12:36
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #5:

Ok, der skal heller ikke kunne måles noget. Forskel på capaciteten? jeg har 2-5nF i indgangen på mine.
Det er sansynligvis på den anden side, termocoubleren er nok afbrudt.

Prøv at ring til Altoo/Keysignt og spørg på rep. Du kan nok finde en brugt billigere hvis de stadig gider lave dem.

Peter

#7  02/03-24 12:53
Leif Møller
Indlæg: 9
Svar til #3:
Kiggede på nettet om denne sensor og fandt denne artikel:
https://www.ab4oj.com/test/docs/5988-9214EN.pdf
Her er diagram og tegning af enheden.
På RF siden sidder en kondensator i serie med signalet, men på DC siden skulle der kunne måles 50 ohm ( 2 x 100 ohm i parallel ).
Måske du kan åbne den og måle om de 2 100 ohm tyndfilms modstande er ok.
OZ7LM Leif

#8  02/03-24 13:20
OZ1CT Bent Andersen

Indlæg: 133
Svar til #7:

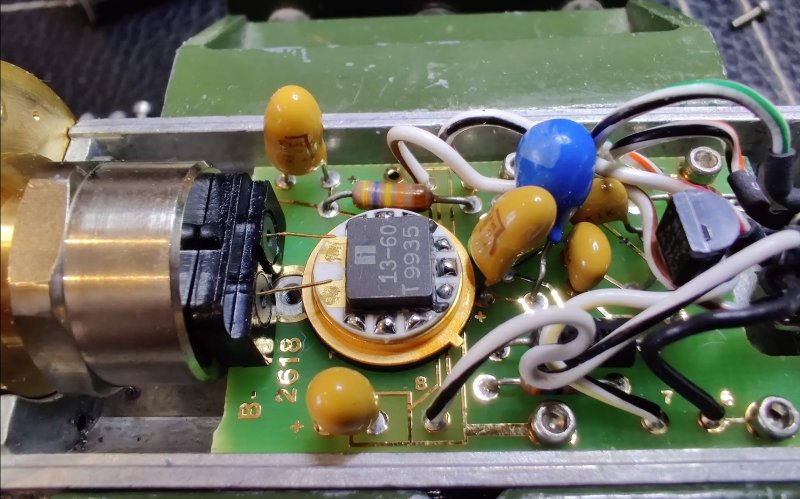

jeg måler ikke nogen omsk værdi på de 2 "Guld-tråde" der kommer ud af hovedet, men holder jeg en 47Ohm modstand på de 2 terminaler inde på printet hvor de 2 "Guldtråde" skulle være så kan jeg få metret til at wise xx.x mW så det må være hovedet der er defekt :-(

Vedhæftede filer: HP8481A-inside.jpg
#9  02/03-24 16:04
Sven Lundbech
Indlæg: 544
Svar til #8:
Ikke godt, ikke godt...

men check kabelforbindelserne omhyggeligt, også inde i 437'eren, før du sender proben til rep. Jeg har været ude for dårlig forbindelse der.

73, OZ7S Sven

#10  02/03-24 22:09
Peter Hansen OZ1LPR
Indlæg: 87
Svar til #1:
Hej Bent Bolometer defekt kan ikke laves uden at du betaler ++4gg hvad en fungerende probe koster. Problemet kan opstå ved for meget power ind >300mW eller hvis der ikke er styr på at der er potentiale difference mellem proben of DUT

73 Peter OZ1LPR

#11  03/03-24 09:52
OZ1CT Bent Andersen

Indlæg: 133
Svar til #10:
Hej Peter

Desvære var der ikke for meget effekt in i min sensor, den målte 10mW ud fra min Anvelina SDR TRV udgang og alt var ok, ville så lige måle hvad der kom ud på HF udgangen, monterede så lige et 20db dæmpeled men inden jeg nåede at skrue det på kom der en meddelses i dispalyet at den skulle "Zero sensor" :-(

Så nu må jeg på jagt efter en ny power-sensor...

Bent

#12  03/03-24 09:53
OZ1CT Bent Andersen

Indlæg: 133
Svar til #9:
kig lige på svar i nr: 3 ;-)

#13  03/03-24 13:24
Sven Lundbech
Indlæg: 544
Svar til #12:
Jeg så godt #3, før jeg skrev; men jeg har været ude for vaklende periodisk kontakt i enten kabel, konnektor eller i wattmeteret, så deeet... :)

73, OZ7S Sven

#14  03/03-24 16:43
Steen Damsgaard

Indlæg: 30
Svar til #1:

Goddag

Hvad der nedenstående ikke er nævnt:
Alt dit udstyr i testområdet inklusive DUT skal være jordforbundet gennem trebenet net-stik og din power fordeler skal ligeledes være trebenet.
Jording i stikkontakten er bedst, men som minimum skal alle apparaterne
være på samme potentiale.

Har du et apparat uden jord så her det 110 volt AC potentiale på sin stel grundet net filtrene i apparatet.

HP sendte i gamle dag termistormounts til Skotland for reparation.

X HP instrumentservice tekniker gennem mange år.

Vy 73 de OZ2DC
Steen Damsgaard
