Metcom modtager


#1  16/03-24 14:41
OZ6AI -Asbjørn
Indlæg: 770
Jeg har fundet denne modtager i "gemmerne"- gemt og glemt i mange år.

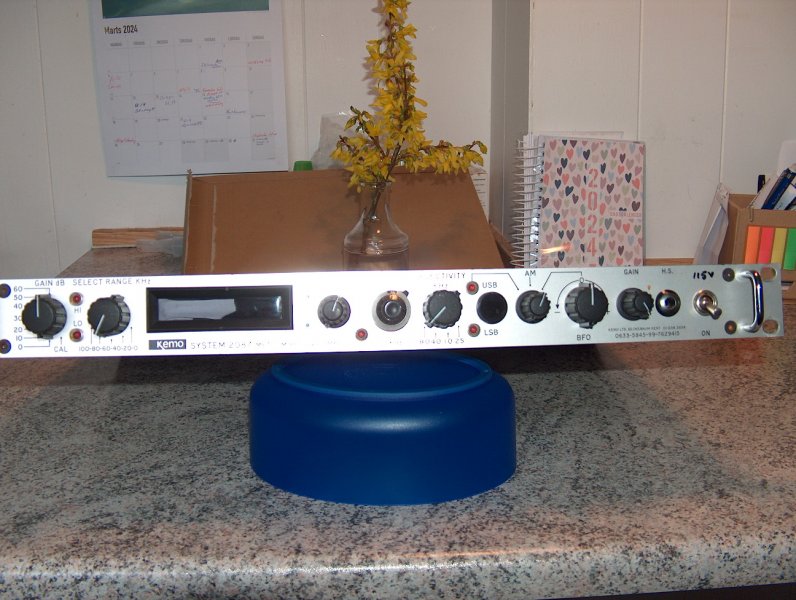

Er der nogen der kan hjælpe med info - Kemo system 2087 - Metcom receiver MK 3.

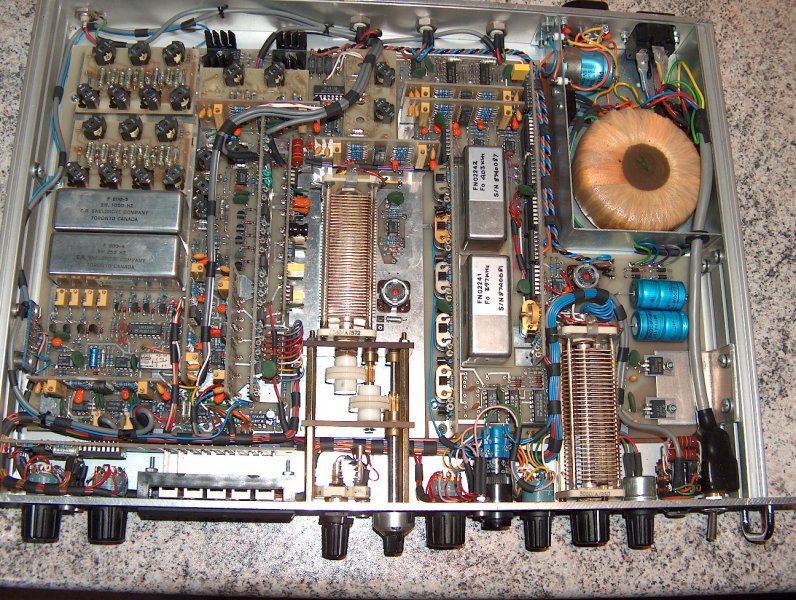

Modtageren indeholder f.eks 2 stk xtalfiltre 397 og 403kHz + 5 xtaller med 160kHz afstand -3040 -2880 -2720 -2560 og 2400kHz,.plus 4 stk LF filtre 8000 - 4000 -1000 og 250Hz.

Vedhæftede filer: HPIM3703.JPG   HPIM3704.JPG
Redigeret 21/03-24 11:24
#2  21/03-24 11:45
Verner Qvotrup

Indlæg: 446
Svar til #1:

Hej Asbjørn

Den lyder interessant. Hvorfra har du anskaffet den?

Den ser noget avanceret ud.

----------
OZ9XU - 5P5Q - OV5O - Verner
Ironi kan meget vel forekomme i indlæg!
Real CW operators never die, just QSB!

#3  21/03-24 16:15
OZ6AI -Asbjørn
Indlæg: 770
Svar til #2:
Hej Verner.
Jeg husker ikke hvor jeg har den fra -tidligere var jeg meget nysgerrig og købte udstyr der så spændende ud - "MET" metrologi? "COM" communikation?
Den er typisk engelsk, men ?? besynderlig nok til 115V - meget avanceret ? 35 analoge/digitale IC'er - 25 transistorer og 20 justerpunkter.
Den er modificeret med et relæ monteret på veroboard (dansk arbejde??)

#4  21/03-24 17:57
Lars H. Jensen
Indlæg: 6
Svar til #3:
Hej Asbjørn, det ser ud til at firmaet eksisterer endnu,
se vedhæftet PDF fil.

OZ1BPP/Lars

----------
wirelessopr

Vedhæftede filer: Datasheet-BM8-May-2021.pdf
#5  23/03-24 10:48
OZ6AI -Asbjørn
Indlæg: 770
Svar til #4:
Hej Lars.
Tak for info --- jeg har nu været i kontakt med KEMO - de kender ikke modtageren? -System 2087 hos dem er en Octave Kalibrator.
Jeg har på opfordring sendt billederne som vist på BG - måske de kan finde noget?
Jeg er ret sikker på det er noget maritimt - men til hvilket formål??

73 // Asbjørn

#6  23/03-24 11:43
Jørgen Kragh
Indlæg: 645
Svar til #5:
Til højre mellem BFO knappen og håndtaget helt ned ved underkanten af forpladen står der nogle tal.

Hvad står der?

vy 73

Jørgen

#7  23/03-24 12:14
OZ6AI -Asbjørn
Indlæg: 770
Svar til #6:
Hej Jørgen.
Talkoden ved BFO knappen således: 0633 - 5845 - 99 - 7629415.
vy73//Asbjørn

#8  23/03-24 14:15
søren/oz4zat
Indlæg: 700
Svar til # Ligner noget fra 1970erne.
På side 79 i WW juni 1983 nævnes firmaet:
https://www.worldradiohistory.com/UK/Wireless-Wo rld/80s/Wireless-World-1983-06.pdf
Her kan man læse om en clandestine-receiver:
https://cryptomuseum.com/spy/mk301/index.htm

Så; mon ikke det er en specialbygget modtager til efterretningsbrug ?



----------
Glemmer du - så husker nettet - bit for bit.
færdes også på http://rdeforum.dk

#9  23/03-24 20:15
Jørgen Kragh
Indlæg: 645
Svar til #7:
Så dimsens NSN må være 5845-99-762-9415. Den er engelsk, og det vidste vi godt.

Prøv at søg på det NSN og på NCAGE 00633.

vy 73

Jørgen

#10  24/03-24 16:25
OZ6AI -Asbjørn
Indlæg: 770
Svar til #9:
Hej Jørgen - Søren og Lars
Tak for jeres info, jeg har tjekket NSN og kontaktet KEMO nu fatter jeg bedre hvad "modtageren" drejer sig om.
Det er åbenbart ikke en modtager i gængs forstand - men et selektivt "voltmeter" - sonardetektor som NSN talkoden også peger på.
Jeg har lyttet efter tidspulser på 60 og 77kHz men intet hørt - først når jeg kommer ned i audioområdet eks 5 kHz og lavere til nulstød kommer der lyd ud af højttaleren.
Tak for at lede mig på sporet.
Vy 73 // Asbjørn

Redigeret 24/03-24 16:32
#11  24/03-24 19:05
Sven Lundbech
Indlæg: 544
Svar til #10:
Som #8 skriver så tror jeg, at beskrivelsen i Wireless World er tæt på:

"Noted for their range of variable filters, which has now been expanded to include a number of computer-controlled Butterworth, linear phase and elliptical filters, Kemo Ltd have used their expertise in filters to build a low - frequency communications receiver. The Metcom receiver operates in the 0.1 to 100kHz band and it boasts a resolution of ±1Hz. The receiver functions as a frequency-selective voltmeter with variable bandwidth, and -3dB bandwidths of 250Hz, 1kHz, 4kHz and 8kHz. Output s/n ratio is typically 60dB."

Mon dit eksemplar mangler følsomhed på 60 kHz og 77 kHz?

73, OZ7S Sven

ps: Du godeste, hvor er der mange komponenter i den!

#12  25/03-24 16:52
OZ6AI -Asbjørn
Indlæg: 770
Svar til #11:
Hej Sven.
Jeg har læst den engelske tekst og sammenholder den med System 2087 info fra KEMO -se #4. Jeg har endnu engang testet 60 og 77kHz - med LW-antenne -jeg kan høre signal (beat) men ikke "pulsslaget" - GAIN kontrollen (HF eller LF basis??) har ingen funktion så mon ikke følsomheden er begrænset. Mon modtageren er beregnet til kommunikation? den har USB/LSB - AM og CW har vel intet med sonar at gøre - eller? -- måske neddykket U-båd kommunikation? Jeg formoder at H.S ved audiostikket betyder Head -Set. Jeg har selv prof. kendskab til CW på 137kHz - vejrobs ved blackout.
Vy 73 // Asbjørn

Redigeret 26/03-24 10:06
#13  26/03-24 10:22
Sven Lundbech
Indlæg: 544
Svar til #12:
Konspirationsmæssigt vil jeg tro, at det er en modtager til ubådsbrug, måske også derfor de 115 volt forsyning.

Kunne du ikke prøve at måle følsomheden på 60 kHz og 77 kHz med een eller anden målesender, der går så langt ned i frekvens?

Off topic: For lang tid siden fandt jeg siden https://www.navy-radio.com/rcvr-vlf.htm med VLF-LF modtagere fra 1950'erne. Det er virkelig 'boatanchors' og måske forgængere til din maskine!
På nederste linje nævnes under Scientific Atlanta GPD-111: "Used aboard Trident subs", og den går ned til 200 Hz - modtageren, altså, ikke ubåden...

73, OZ7S Sven


#14  27/03-24 11:13
OZ6AI -Asbjørn
Indlæg: 770
Svar til #13:
Hej Sven.
Jeg har testet følsomheden - min Tektronix type 191 signalgenerator har en fixfrekvens på 50kHz med minimum 5mV, hertil kommer HP 355B trinattenuator - 60dB - et signal på hvis jeg husker rigtigt 60 "spændingsdB" = 1/1000 - 5uV er hørbart - men om indgangsimpedansen er 50 Ohm som signalgenerator / attenuator og målekabler er jeg ikke sikker på -- der kan meget vel være tale om målefejl.
Vy 73 // Asbjørn

Redigeret 27/03-24 11:18
#15  27/03-24 12:48
Sven Lundbech
Indlæg: 544
Svar til #14:
Hej Asbjørn,

Du husker helt rigtigt, 5 uV peak-to-peak ifg. manualen til Tek' 191'eren; men pas på fig 2.4 i manualen til 191'eren... Den figur er jeg bestemt ikke enig i.

Nå, men jeg tror, at du måler rigtigt, så den ged er barberet! Og der er god tid til at bygge f.eks. en afstemt ferritantenne til Grimetons 100 års jubilæum!

73, OZ7S Sven

#16  27/03-24 15:07
Hans-Jørgen Petersen
Indlæg: 315
Svar til #15:

Hmmm... Hvad er egentlig problemet med fig. 2-4?
https://www.manualslib.com/download/2106181/Tekt ronix-191.html

Det er lavfrekvens det her. Bølgelængden ved 50 kHz er 6 km!

Med mindre du har et meeeeget stort laboratorie med et par kilometer mellem dine instrumentger, får du nok heller ikke de store problemer med reflektioner.

Overhovedet at tale om (komplekse-) impedanser under en halv snes MHz, giver egentlig ikke megen mening, så længe man taler om så lavimpedansede (undskyld, lavohmige ;-)) systemer som 50 Ohm.
Et coax-kabel fungerer faktisk bare som et skærmet kabel ved så lave frekvenser.
Så deeeetttt...

Tektronix er såmænd bare ret så pragmatiske her.

Mvh
Hans-Jørgen

Redigeret 27/03-24 15:20
#17  27/03-24 15:27
OZ6AI -Asbjørn
Indlæg: 770
Svar til #16:
Hej Hans-Jørgen.
Det var vist godt -- jeg ikke nåede at kommentere fig 2,4.
God Påske!
Vy 73 // Asbjørn

Redigeret 27/03-24 16:06
#18  27/03-24 17:43
Hans-Jørgen Petersen
Indlæg: 315
Svar til #17:


Tak og i lige måde Asbjørn.

Mvh
Hans-Jørgen

#19  29/03-24 13:52
Sven Lundbech
Indlæg: 544
Svar til #16:
Problemet med fig. 2-4 er, at den er fundament forkert og vildledende, og at det ikke "(...) er lavfrekvens det her".

for det første går Tek' 191'eren op til 100 MHz, så det handler ikke bare om lavfrekvens. For det andet, så er fig. 2-4 i manualen ikke begrænset til lavfrekvens eller f.eks. 50 kHz, som er 191'erens specialtilfælde.

I følgeteksten til fig. 2-4 står bl.a. "When a 50 ohm coaxial cable and termination are connected to the Type 191, the equivalent circuit becomes that shown in Fig. 2-4, a constant voltage generator in series with a 25 ohm resistor. When a 50 ohm coaxial cable and termination are connected to the Type 191, the equivalent circuit becomes that shown in Fig. 2-4, a constant voltage generator in series with a 25 ohm resistor (...)". Dette er i bedste fald vildledende, i værste tilfælde direkte forkert. Pragmatismen er her efter min mening strakt for langt, endda af led...

I betragtning af, at 191'eren ifg. billedet i manualen er forsynet med GR7 'tulipankonnektor' som udgangskonnektor med meget lavt standbølgeforhold, er det uforståeligt, at Tek-folkene ikke er mere omhyggelige i deres måle- og kredsløbsbeskrivelser. Men de tænkte nok mestendels i retning af, at 191'eren er en oscilloskopkalibrator, ikke en målesender. Det bærer manualens i øvrigt særdeles detaljerede kalibreringsbeskrivelser i hvert fald præg af.

73, OZ7S Sven

#20  29/03-24 15:30
Hans-Jørgen Petersen
Indlæg: 315
Svar til #19:

Det har du selvfølgelig ganske ret i.
Jeg lod mig forlede af trådens emne, nemlig Metcom modtageren, der med sine 100 kHz som højeste frekvens, jo ikke er meget andet end lavfrekvens.

Når du har ret, skal du selvfølgelig også have det ;-)

Fortsat god påske.
Hans-Jørgen

Redigeret 29/03-24 15:31
#21  29/03-24 16:34
Sven Lundbech
Indlæg: 544
Svar til #20:
Tak for tilbagemeldingen og god påske!

73, OZ7S Sven
