Prescaler for FC44A frekvenstæller.

Hej

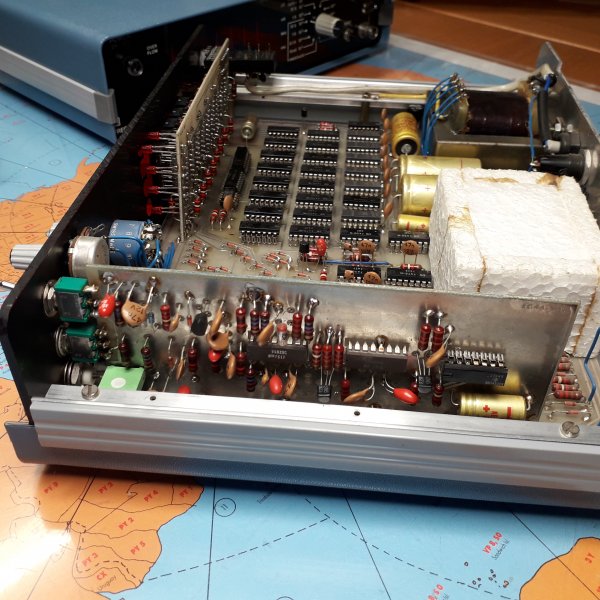

Jeg mangler dokumentationen til den viste prescaler for FC44A.
Det er måske den første version.

Hvem kan hjælpe ?

På forhånd tak.

Mvh
Bent
OZ5ZD

Svar til #1:

Se om ikke du kan bruge noget af dette


https://ham.brugtgrej.dk/forum.php?mode=thread&o bj=85607

Hilsen

OZ3BB/Mogens

Svar til #1:

http://peel.dk/KNielsen/

Mvh. Peter

Svar til #2:

Hej Mogens

Tak for response.
Problemstillingen i forbindelse med linket du henviser til har med den viste prescaler at gøre.
Den er meget anderledes i forhold til den "ubekendte" jeg henviste til i #1.

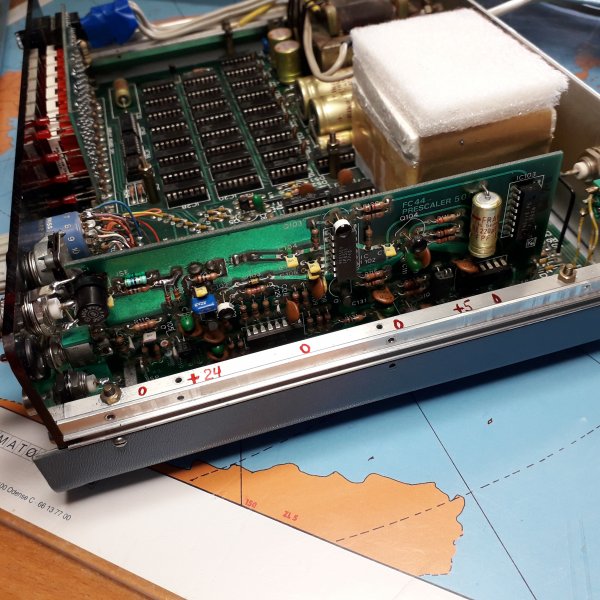

Den her viste prescaler passer også til den der er vist i manualen og som sidder i min anden FC44A.
Den er maskinloddet og færdigkøbt, hvorimod den anden er håndloddet.

Mvh
Bent

Svar til #3:

Hej Peter

Også tak for dit bidrag, men linket fører til den prescaler jeg kender, og desværre ikke til den "ukendte".

Mvh
Bent

Svar til #1:

Jeg har lige et ekstra spørgsmål til tælleren som jeg håber en eller anden har et godt bud på.

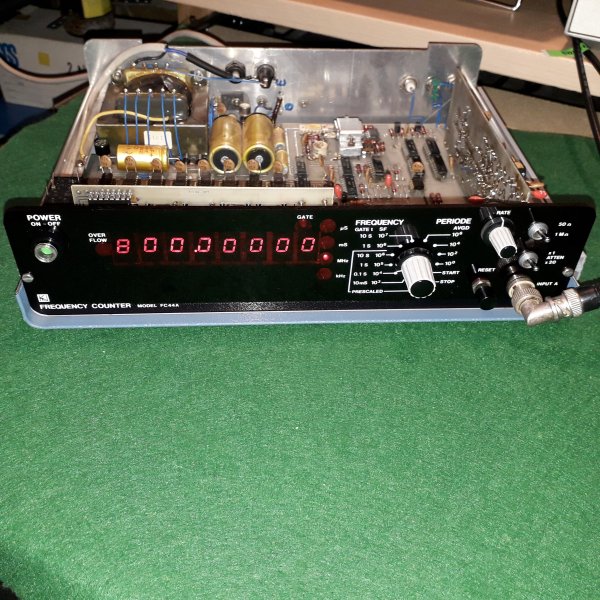

Når jeg tænder for tælleren viser det første ciffer "8".
Også efter jeg har trykket på reset.

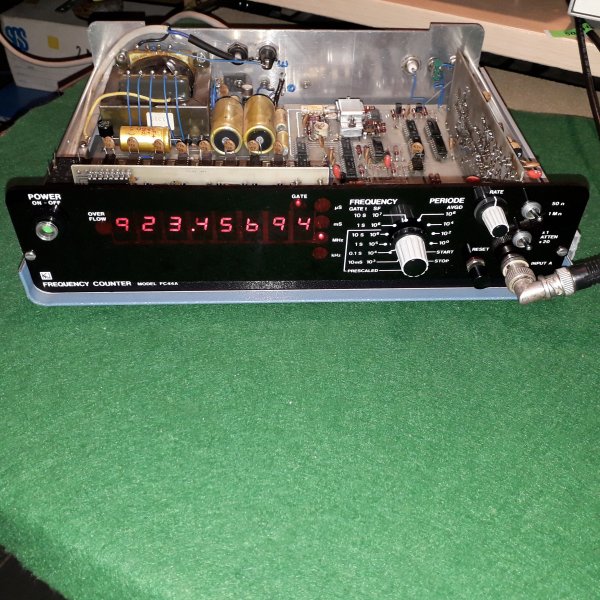

Den viser dog "9" når jeg sender et signal ind fra generatoren på 123,45678 MHz. 0 dBm.
Og så mangler der en enkelt bjælke i ciffer nr. 4.
Jeg har prøvet at udskifte en SN7447, BCD-TO-SEVEN-SEGMENT DECODERS/DRIVER uden resultat.

Vh
Bent

Svar til #6:
Jeg ville forsigtigt - en ad gangen lirke ICerne ud af deres sokler og sætte dem i igen.
Det kan (!) være en dårlig forbindelse pga iltning af ben/sokkel.

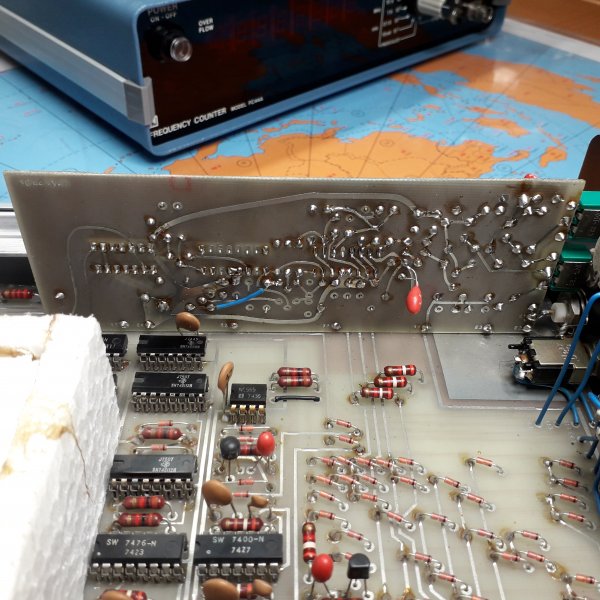

Når jeg ser på dine fotos virker det ikke som om, at dioderne er maskinloddede på oversiden af printet. Umiddelbart ville jeg nok lodde en del af det om.

Men - men; Det er ikke spor sikkert at min teori holder - men den "fejlretning" har den fordel, at man ikke behøver at lave en systematisk fejlfinding, hvor man sætter sig grundigt ind i hvordan kredsløbet egentlig virker/burde virke.
Jeg har i ældre udstyr med bl.a 74XX-kredse oplevet defekte ICer hvor det er min overbevisning , at fejlene skyldtes,statisk elektricitet i produktionen. Først i 1980erne begyndte man at indse, at man skulle passe på med at "zappe" sine halvledere.

Svar til #7:

Hej Søren

Tak for dit råd.
Jeg har foreløbig haft halvdelen af alle kredse ude af deres sokler for at checke lodninger og evt. kortslutninger.
Men der var ingen fejl.
Tælleren som jeg bikser med er håndloddet og er ikke fabrikssamlet. Det er faktisk fine lodninger overalt og ingen skjulte tinperler etc.
Jeg skal have resten af kredsene ud for check, men jeg tror fejlen skal findes andetsteds.
Diverse spændinger ser også ud til at passe.
Jeg har heller ikke diagrammet til denne version.
SÃ¥ der er lidt til weekenden.

Mvh
Bent
